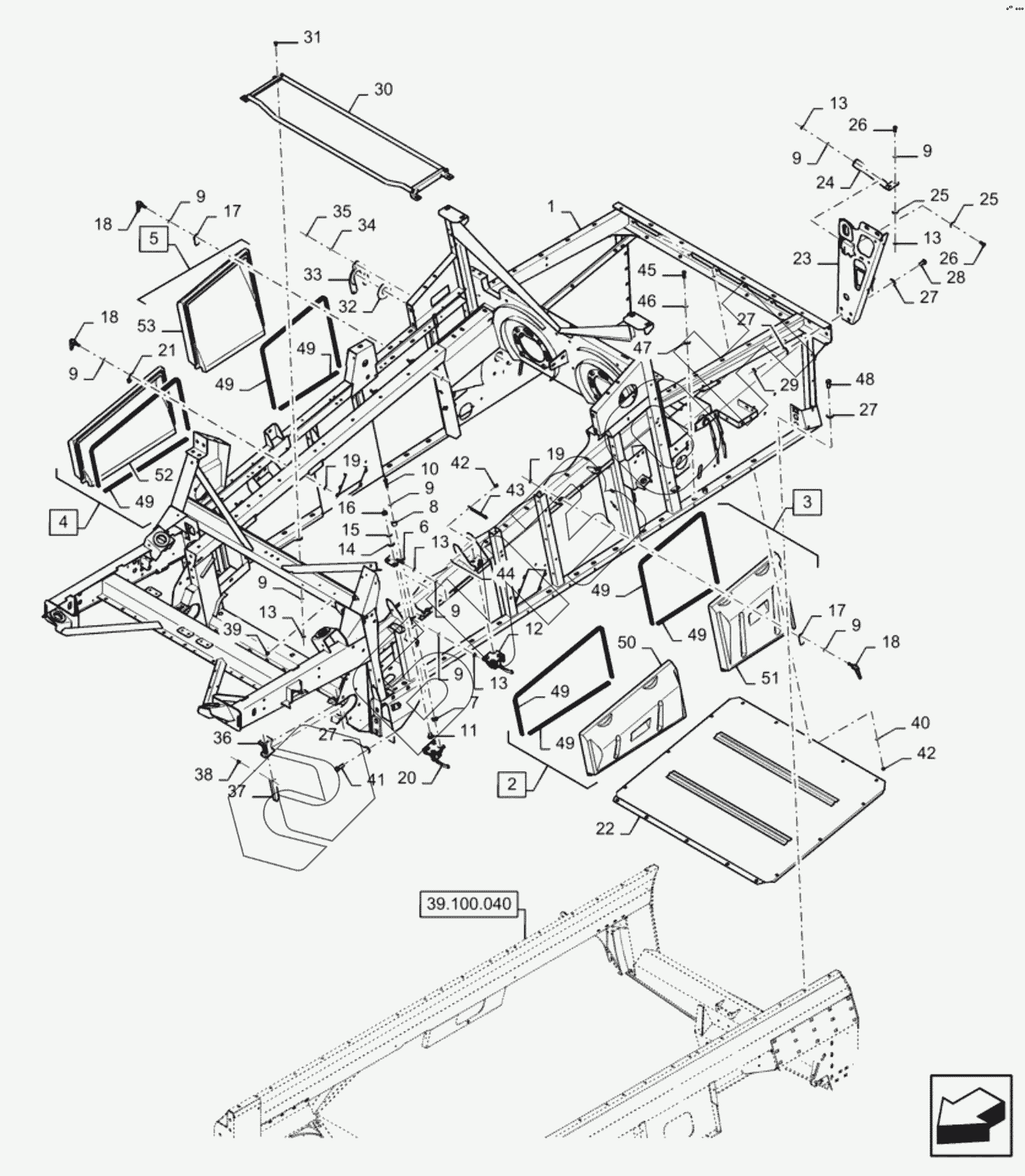

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). FRAME, THRESHING
1
1
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
9
9
9
9
9
9
9
10
11
12
13
13
13
13
13
14
15
16
17
17
17
18
18
18
19
19
20
21
22
22
23
23
24
24
25
25
26
26
27
27
27
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
49
49
49
49
49
49
50
50
51
51
52
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47389322 | Frame |
Загрузка ...
|
|
| 1 | 84333418 | Frame |
Загрузка ...
|
|
| 1 | 47389325 | Frame |
Загрузка ...
|
|
| 1 | 84332439 | Frame |
Загрузка ...
|
|
| 2 | 84302650 | Shield |
Загрузка ...
|
|
| 2 | 84302640 | Shield |
Загрузка ...
|
|
| 3 | 84302653 | Shield |
Загрузка ...
|
|
| 3 | 84302641 | Shield |
Загрузка ...
|
|
| 4 | 84302656 | Shield |
Загрузка ...
|
|
| 4 | 84302644 | Shield |
Загрузка ...
|
|
| 5 | 84302659 | Shield |
Загрузка ...
|
|
| 5 | 84302647 | Shield |
Загрузка ...
|
|
| 6 | 84224753 | Adjusting plate |
Загрузка ...
|
|
| 7 | 87329317 | Spacer |
Загрузка ...
|
|
| 8 | 84263454 | Spacer |
Загрузка ...
|
|
| 9 | 140045 | Belleville washer |
Загрузка ...
|
|
| 10 | 86508619 | BOLT |
Загрузка ...
|
|
| 11 | 86595832 | Болт |
Загрузка ...
|
|
| 12 | 86608073 | Lock |
Загрузка ...
|
|
| 13 | 100016 | Гайка |
Загрузка ...
|
|
| 14 | 86979179 | Washer |
Загрузка ...
|
|
| 15 | 140048 | Belleville washer |
Загрузка ...
|
|
| 16 | 100020 | Гайка |
Загрузка ...
|
|
| 17 | 84232684 | Plate |
Загрузка ...
|
|
| 17 | 84232684 | Plate |
Загрузка ...
|
|
| 18 | 84214002 | Latch |
Загрузка ...
|
|
| 19 | 100037 | NUT |
Загрузка ...
|
|
| 20 | 86608072 | Lock |
Загрузка ...
|
|
| 21 | 84403273 | Plate |
Загрузка ...
|
|
| 22 | 84207540 | Plate |
Загрузка ...
|
|
| 22 | 84208844 | Straw hood |
Загрузка ...
|
|
| 23 | 84248428 | Support |
Загрузка ...
|
|
| 23 | 47566398 | Support |
Загрузка ...
|
|
| 24 | 84265755 | Support |
Загрузка ...
|
|
| 24 | 84318077 | Support |
Загрузка ...
|
|
| 25 | 140042 | Washer |
Загрузка ...
|
|
| 26 | 43140 | BOLT |
Загрузка ...
|
|
| 27 | 86589278 | Belleville washer |
Загрузка ...
|
|
| 28 | 374835 | BOLT |
Загрузка ...
|
|
| 29 | 392530 | NUT |
Загрузка ...
|
|
| 30 | 84329960 | Cradle |
Загрузка ...
|
|
| 30 | 84316090 | Cradle |
Загрузка ...
|
|
| 31 | 120041 | Carriage bolt |
Загрузка ...
|
|
| 32 | 87323120 | Seal |
Загрузка ...
|
|
| 33 | 87368811 | Plate |
Загрузка ...
|
|
| 34 | 412649 | Belleville washer |
Загрузка ...
|
|
| 35 | 9706755 | Nut |
Загрузка ...
|
|
| 36 | 84100382 | Clamp |
Загрузка ...
|
|
| 36 | 84603299 | Retainer |
Загрузка ...
|
|
| 37 | 86583127 | Pin |
Загрузка ...
|
|
| 38 | 9512583 | Lock pin |
Загрузка ...
|
|
| 39 | 84983188 | Rivet |
Загрузка ...
|
|
| 40 | 322358 | Belleville washer |
Загрузка ...
|
|
| 41 | 120090 | Bolt |
Загрузка ...
|
|
| 42 | 120104 | BOLT |
Загрузка ...
|
|
| 42 | 120104 | BOLT |
Загрузка ...
|
|
| 43 | 86583002 | Elastic strap |
Загрузка ...
|
|
| 44 | 86629542 | Гайка |
Загрузка ...
|
|
| 45 | 86629541 | Bolt |
Загрузка ...
|
|
| 46 | 140046 | Belleville washer |
Загрузка ...
|
|
| 47 | 86592701 | Washer |
Загрузка ...
|
|
| 48 | 43168 | Bolt |
Загрузка ...
|
|
| 49 | 84190393 | Rubber seal |
Загрузка ...
|
|
| 50 | 84302652 | Shield |
Загрузка ...
|
|
| 50 | 84302638 | Shield |
Загрузка ...
|
|
| 51 | 84302655 | Shield |
Загрузка ...
|
|
| 51 | 84302643 | Shield |
Загрузка ...
|
|
| 52 | 84302658 | Shield |
Загрузка ...
|
|
| 52 | 84302646 | Shield |
Загрузка ...
|
|
| 53 | 84302661 | Shield |
Загрузка ...
|
|
| 53 | 84302649 | Shield |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
