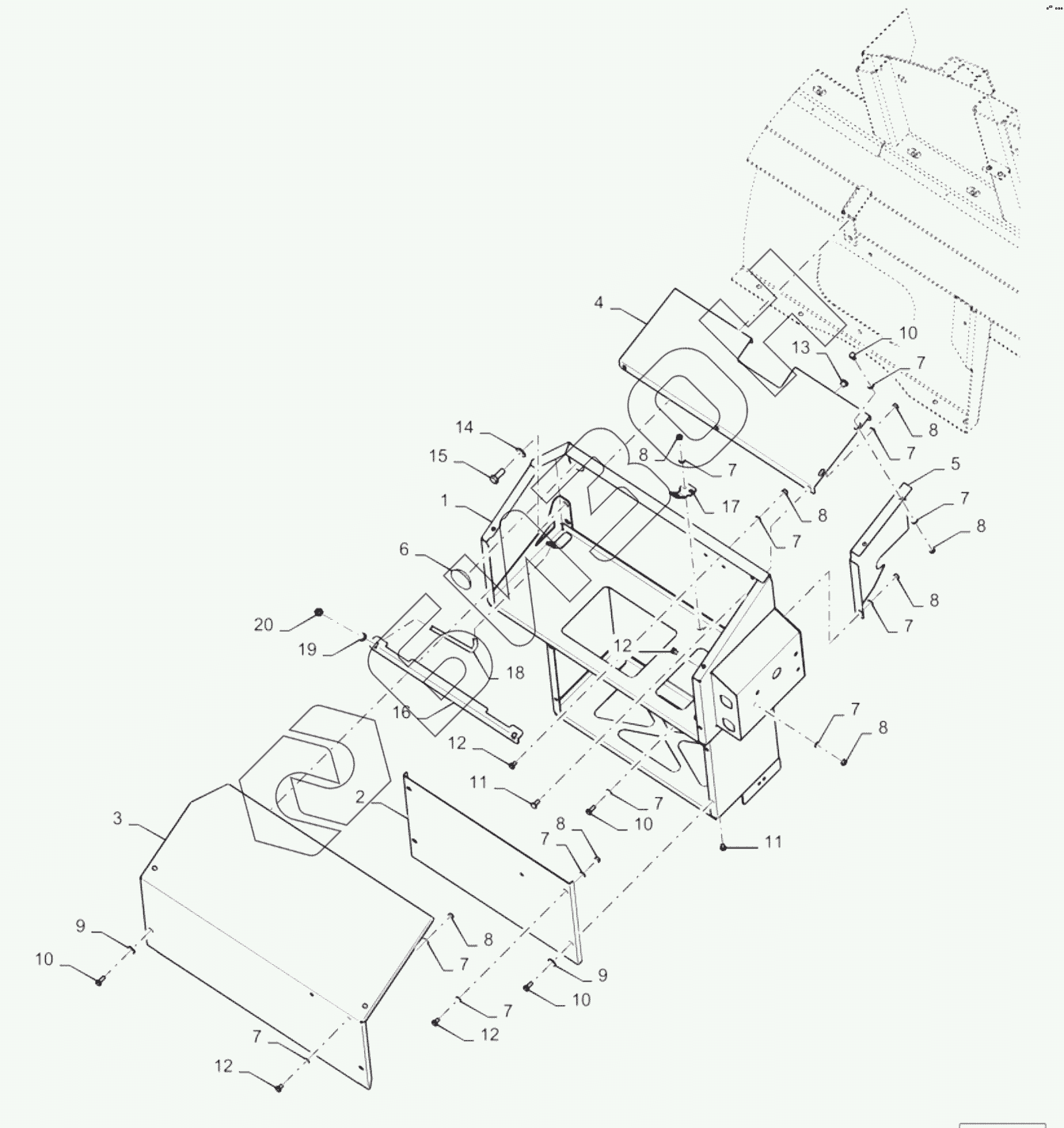

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). BATTERY, TRAY
1
2
3
4
5
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84355301 | Battery box |
Загрузка ...
|
|
| 2 | 84228313 | Lid |
Загрузка ...
|
|
| 3 | 84228311 | Lid |
Загрузка ...
|
|
| 4 | 84228329 | Cover |
Загрузка ...
|
|
| 5 | 84246188 | Shield |
Загрузка ...
|
|
| 6 | 14508087 | Plug |
Загрузка ...
|
|
| 7 | 86588450 | Washer |
Загрузка ...
|
|
| 8 | 9706755 | Nut |
Загрузка ...
|
|
| 9 | 412649 | Belleville washer |
Загрузка ...
|
|
| 10 | 86508568 | BOLT |
Загрузка ...
|
|
| 11 | 86512439 | Carriage bolt |
Загрузка ...
|
|
| 12 | 378056 | Болт |
Загрузка ...
|
|
| 13 | 331233 | Plug |
Загрузка ...
|
|
| 14 | 140045 | Belleville washer |
Загрузка ...
|
|
| 15 | 43139 | SCREW |
Загрузка ...
|
|
| 16 | 84396411 | Band |
Загрузка ...
|
|
| 17 | 84396405 | Hook |
Загрузка ...
|
|
| 18 | 84396407 | Tie-rod |
Загрузка ...
|
|
| 19 | 86624184 | WASHER |
Загрузка ...
|
|
| 20 | 9706690 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
