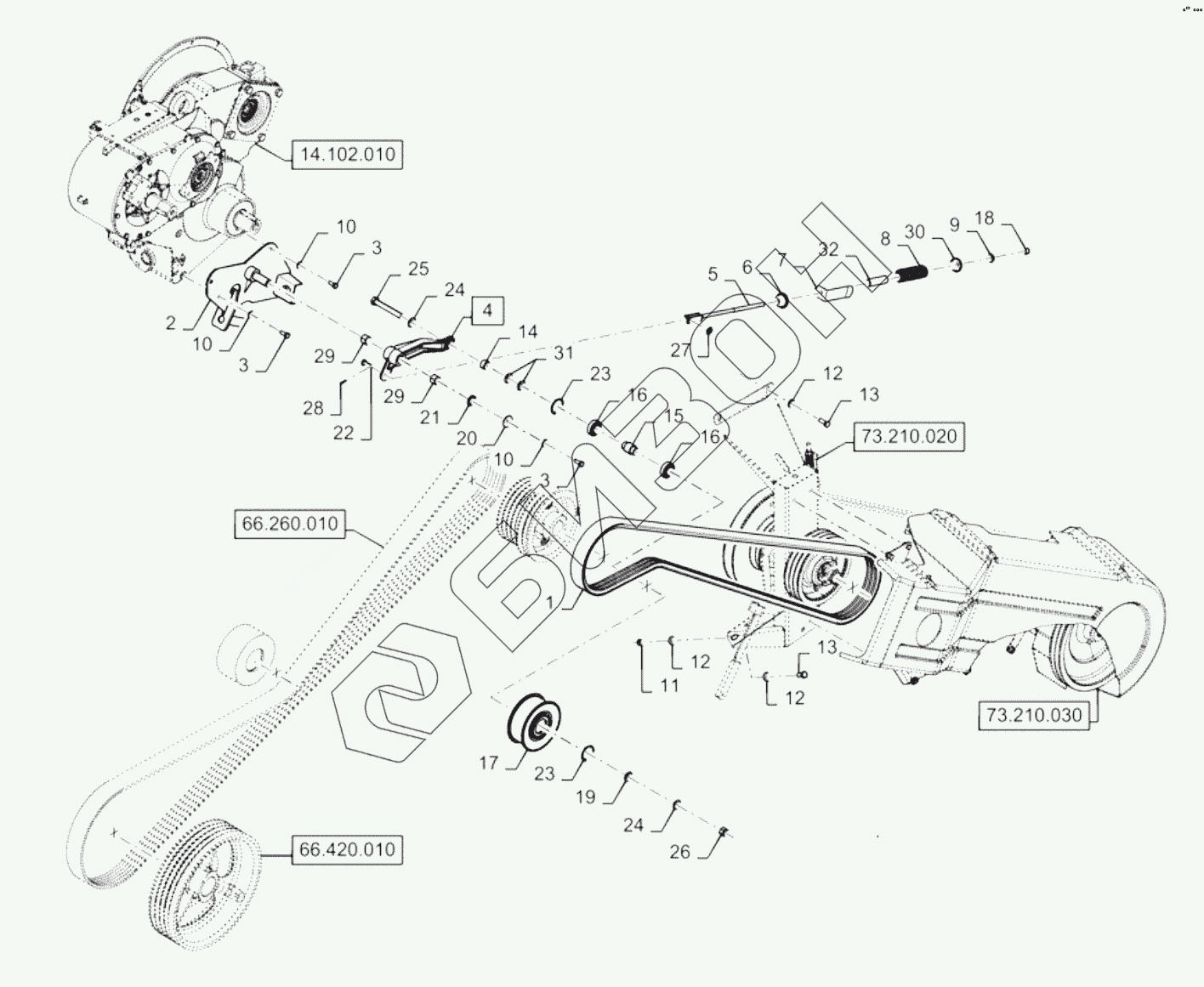

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). CHOPPER DRIVE
1
2
3
3
3
4
5
6
7
8
9
10
10
10
11
12
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87557181 | Belt |
Загрузка ...
|
|
| 2 | 87651118 | Plate |
Загрузка ...
|
|
| 3 | 43139 | SCREW |
Загрузка ...
|
|
| 4 | 87521317 | Arm |
Загрузка ...
|
|
| 5 | 447305 | Tie-rod |
Загрузка ...
|
|
| 6 | 87663624 | Guide |
Загрузка ...
|
|
| 7 | 87719254 | Indicator |
Загрузка ...
|
|
| 8 | 693887 | Spring |
Загрузка ...
|
|
| 9 | 378245 | Washer |
Загрузка ...
|
|
| 10 | 140045 | Belleville washer |
Загрузка ...
|
|
| 11 | 9706685 | Nut |
Загрузка ...
|
|
| 12 | 140046 | Belleville washer |
Загрузка ...
|
|
| 13 | 9706687 | Bolt |
Загрузка ...
|
|
| 14 | 84818459 | Spacer |
Загрузка ...
|
|
| 15 | 84287963 | Bushing |
Загрузка ...
|
|
| 16 | 443898 | Ball bearing |
Загрузка ...
|
|
| 17 | 84072441 | Idler |
Загрузка ...
|
|
| 18 | 412126 | NUT |
Загрузка ...
|
|
| 19 | 9820494 | Washer |
Загрузка ...
|
|
| 20 | 84817997 | Washer |
Загрузка ...
|
|
| 21 | 916107 | Washer |
Загрузка ...
|
|
| 22 | 390040 | Clevis pin |
Загрузка ...
|
|
| 23 | 370011 | Circlip |
Загрузка ...
|
|
| 24 | 140048 | Belleville washer |
Загрузка ...
|
|
| 25 | 321246 | Bolt |
Загрузка ...
|
|
| 26 | 86000441 | Nut |
Загрузка ...
|
|
| 27 | 378244 | Washer |
Загрузка ...
|
|
| 28 | 130003 | PIN |
Загрузка ...
|
|
| 29 | 84057311 | Bushing |
Загрузка ...
|
|
| 30 | 9513105 | Cup washer |
Загрузка ...
|
|
| 31 | 378246 | Washer |
Загрузка ...
|
|
| 32 | 87719537 | Tube |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
