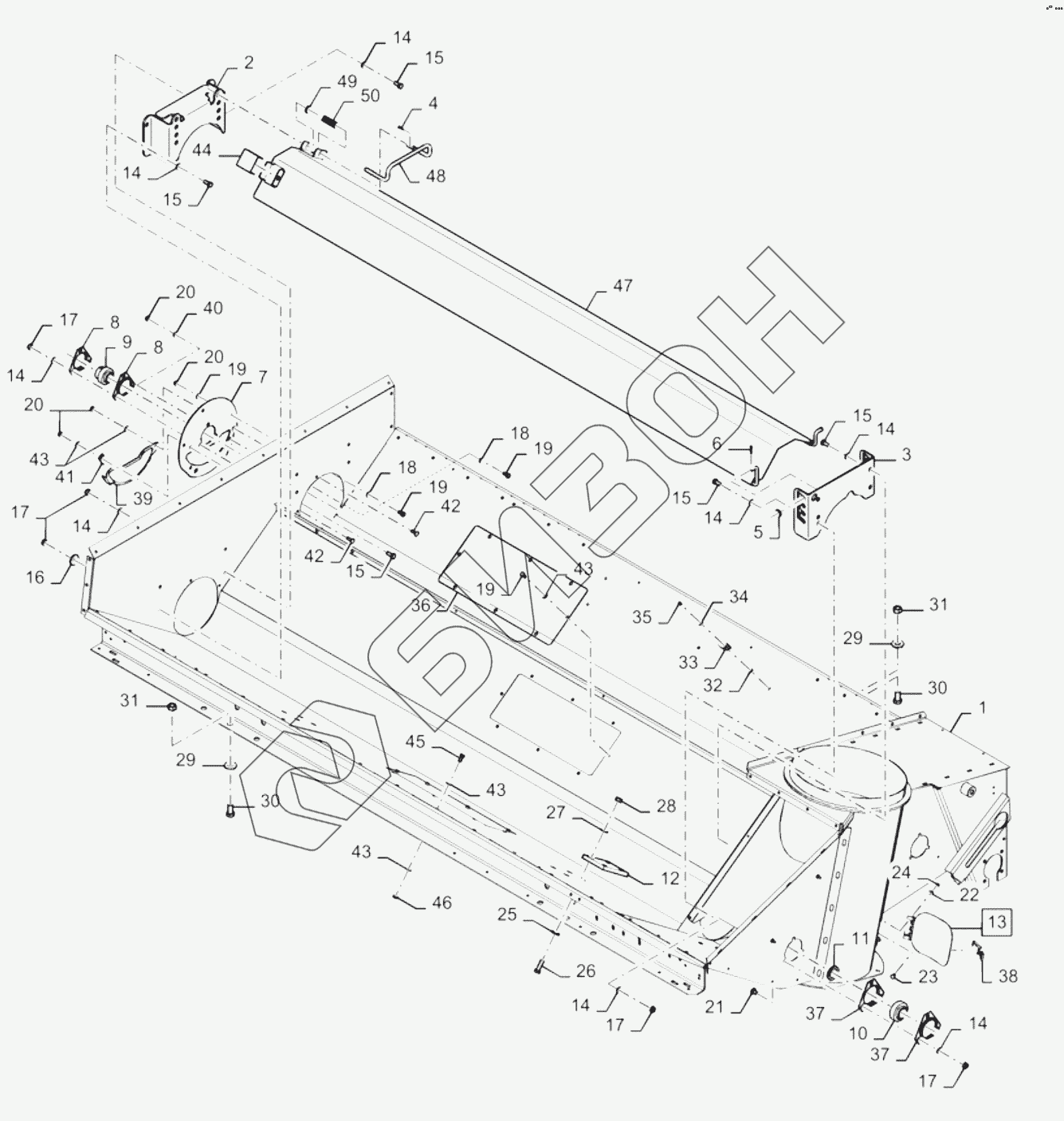

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). GRAINTANK BOTTOM
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
14
14
14
14
14
14
15
15
15
15
15
16
17
17
17
17
18
18
19
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
43
43
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84325159 | Tank |
Загрузка ...
|
|
| 1 | 84325161 | Tank |
Загрузка ...
|
|
| 2 | 86975993 | Bracket |
Загрузка ...
|
|
| 3 | 86975994 | Bracket |
Загрузка ...
|
|
| 4 | 130004 | Cotter pin |
Загрузка ...
|
|
| 5 | 86624146 | Washer |
Загрузка ...
|
|
| 6 | 130004 | Cotter pin |
Загрузка ...
|
|
| 7 | 87342517 | Bearing cover |
Загрузка ...
|
|
| 8 | 84414986 | Flange |
Загрузка ...
|
|
| 9 | 87044350 | Bearing ass |
Загрузка ...
|
|
| 10 | 87605592 | Ball bearing |
Загрузка ...
|
|
| 11 | 84075099 | Washer |
Загрузка ...
|
|
| 12 | 87665292 | Plate |
Загрузка ...
|
|
| 13 | 87583588 | Cover assy |
Загрузка ...
|
|
| 14 | 412655 | Belleville washer |
Загрузка ...
|
|
| 15 | 43139 | SCREW |
Загрузка ...
|
|
| 16 | 213404 | Spacer |
Загрузка ...
|
|
| 17 | 100016 | Гайка |
Загрузка ...
|
|
| 18 | 322358 | Belleville washer |
Загрузка ...
|
|
| 19 | 120104 | BOLT |
Загрузка ...
|
|
| 20 | 9706690 | Nut |
Загрузка ...
|
|
| 21 | 120041 | Carriage bolt |
Загрузка ...
|
|
| 22 | 322357 | Шайба бельвиля |
Загрузка ...
|
|
| 23 | 9706703 | Carriage bolt |
Загрузка ...
|
|
| 24 | 9706755 | Nut |
Загрузка ...
|
|
| 25 | 394630 | Washer |
Загрузка ...
|
|
| 26 | 86629541 | Bolt |
Загрузка ...
|
|
| 27 | 140046 | Belleville washer |
Загрузка ...
|
|
| 28 | 9706685 | Nut |
Загрузка ...
|
|
| 29 | 86589278 | Belleville washer |
Загрузка ...
|
|
| 30 | 86508583 | Bolt |
Загрузка ...
|
|
| 31 | 100020 | Гайка |
Загрузка ...
|
|
| 32 | 140015 | Washer |
Загрузка ...
|
|
| 33 | 362786 | Fastener |
Загрузка ...
|
|
| 34 | 362785 | Belleville washer |
Загрузка ...
|
|
| 35 | 445394 | Rivet |
Загрузка ...
|
|
| 36 | 87107198 | Cover |
Загрузка ...
|
|
| 37 | 84414985 | Flanged bearing |
Загрузка ...
|
|
| 38 | 40008 | Clamp |
Загрузка ...
|
|
| 39 | 87342513 | Cover |
Загрузка ...
|
|
| 40 | 86588500 | Washer |
Загрузка ...
|
|
| 41 | 425093 | Clamp |
Загрузка ...
|
|
| 42 | 308761 | Carriage bolt |
Загрузка ...
|
|
| 43 | 322358 | Belleville washer |
Загрузка ...
|
|
| 44 | 86976481 | Cover |
Загрузка ...
|
|
| 45 | 120104 | BOLT |
Загрузка ...
|
|
| 46 | 9706690 | Nut |
Загрузка ...
|
|
| 47 | 87284631 | Cover |
Загрузка ...
|
|
| 48 | 86975418 | Handle |
Загрузка ...
|
|
| 49 | 86624146 | Washer |
Загрузка ...
|
|
| 50 | 80025823 | Spring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
