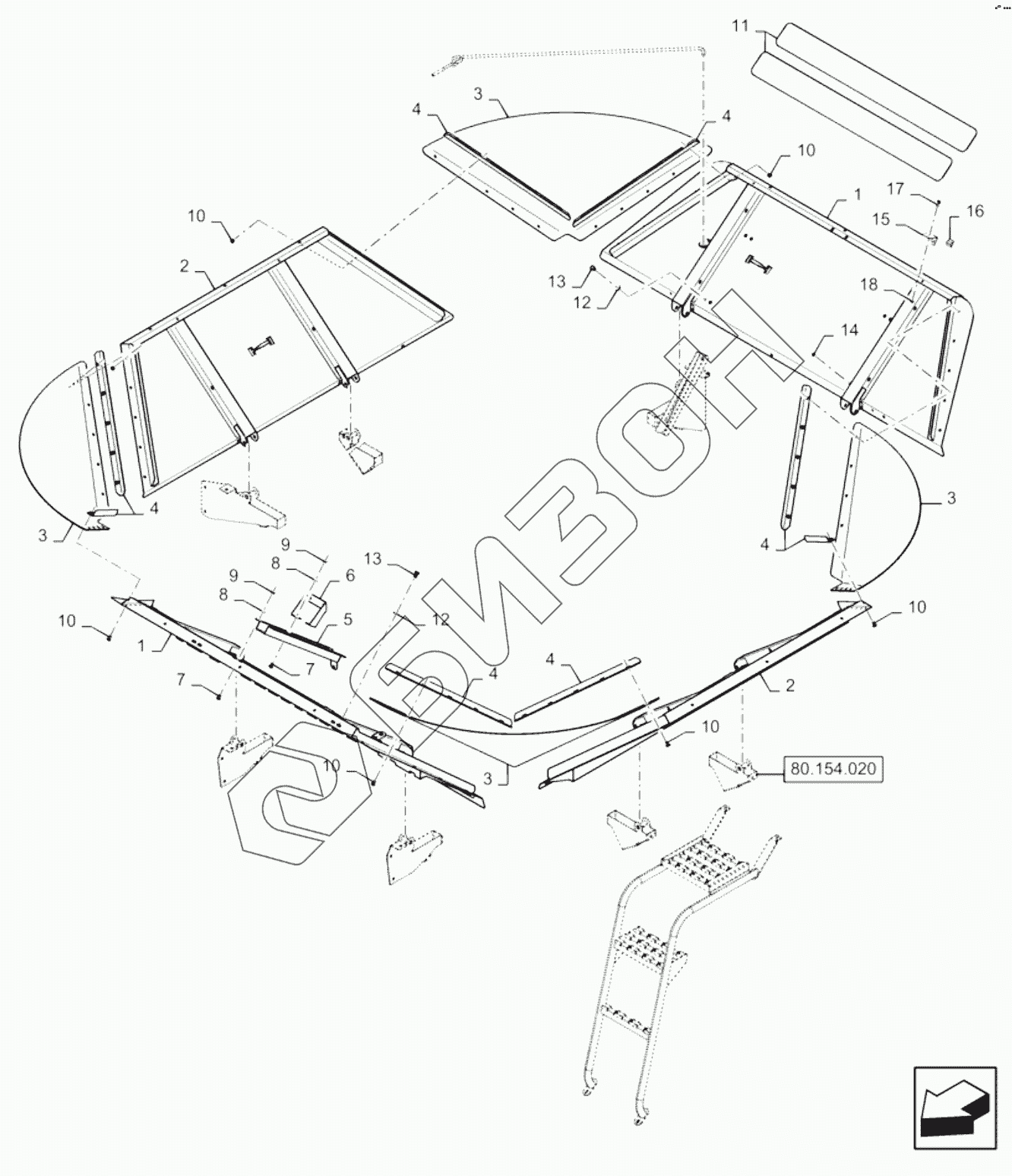

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). GRAINTANK EXTENSIONS
1
1
1
2
2
2
3
3
3
3
3
4
4
4
4
4
4
4
5
5
6
7
7
7
8
8
9
9
9
10
10
10
10
10
10
11
12
12
13
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84216228 | Extension |
Загрузка ...
|
|
| 1 | 84216233 | Extension |
Загрузка ...
|
|
| 2 | 84187766 | Extension |
Загрузка ...
|
|
| 2 | 84187768 | Extension |
Загрузка ...
|
|
| 3 | 86975520 | Liner |
Загрузка ...
|
|
| 3 | 86975734 | Rubber mounting |
Загрузка ...
|
|
| 4 | 86975516 | Angle |
Загрузка ...
|
|
| 4 | 86975514 | Angle |
Загрузка ...
|
|
| 5 | 86975528 | Bracket |
Загрузка ...
|
|
| 5 | 86975526 | Bracket |
Загрузка ...
|
|
| 6 | 86975897 | Bracket |
Загрузка ...
|
|
| 7 | 86507486 | Carriage bolt |
Загрузка ...
|
|
| 7 | 87682383 | Carriage bolt |
Загрузка ...
|
|
| 8 | 322358 | Belleville washer |
Загрузка ...
|
|
| 9 | 9706690 | Nut |
Загрузка ...
|
|
| 9 | 86507066 | Flange nut |
Загрузка ...
|
|
| 10 | 86975890 | Screw |
Загрузка ...
|
|
| 11 | 86995792 | Pad |
Загрузка ...
|
|
| 12 | 140045 | Belleville washer |
Загрузка ...
|
|
| 13 | 43138 | BOLT |
Загрузка ...
|
|
| 13 | 87698835 | Flange bolt |
Загрузка ...
|
|
| 14 | 300480 | Set screw |
Загрузка ...
|
|
| 15 | 47706968 | Angle |
Загрузка ...
|
|
| 16 | 9617869 | Bumper |
Загрузка ...
|
|
| 17 | 87656137 | Bolt |
Загрузка ...
|
|
| 18 | 86507066 | Flange nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
