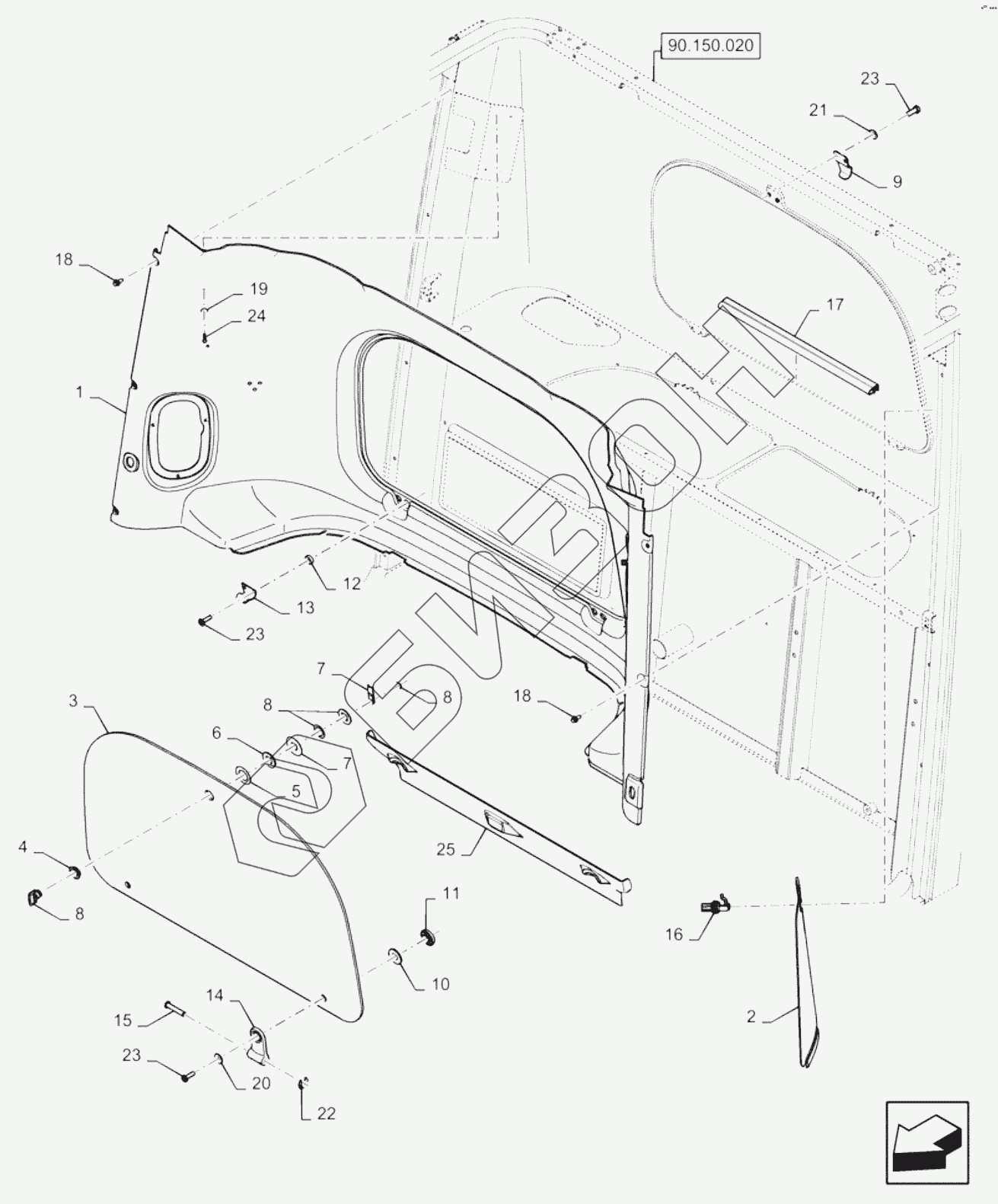

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). REAR PANEL
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86979508 | Trim panel |
Загрузка ...
|
|
| 2 | 87107709 | Flap |
Загрузка ...
|
|
| 3 | 87665069 | Glass |
Загрузка ...
|
|
| 4 | 84441321 | Bushing |
Загрузка ...
|
|
| 5 | 84441337 | Mounting plate |
Загрузка ...
|
|
| 6 | 84441319 | Seal |
Загрузка ...
|
|
| 7 | 84441333 | Washer |
Загрузка ...
|
|
| 8 | 84441355 | Latch |
Загрузка ...
|
|
| 9 | 84440747 | Plate |
Загрузка ...
|
|
| 10 | 86531234 | Rubber washer |
Загрузка ...
|
|
| 11 | 86531235 | Bushing |
Загрузка ...
|
|
| 12 | 84061305 | Spacer |
Загрузка ...
|
|
| 13 | 84435282 | Hinge |
Загрузка ...
|
|
| 14 | 84061288 | Hinge |
Загрузка ...
|
|
| 15 | 87032578 | Pin |
Загрузка ...
|
|
| 16 | 87012023 | Latch |
Загрузка ...
|
|
| 17 | 86979500 | Rubber seal |
Загрузка ...
|
|
| 18 | 84320280 | Plug |
Загрузка ...
|
|
| 19 | 84607406 | Washer |
Загрузка ...
|
|
| 20 | 84072877 | Washer |
Загрузка ...
|
|
| 21 | 322357 | Шайба бельвиля |
Загрузка ...
|
|
| 22 | 9992582 | Lock |
Загрузка ...
|
|
| 23 | 84073086 | Lock bolt |
Загрузка ...
|
|
| 24 | 84607407 | Self-tap screw |
Загрузка ...
|
|
| 25 | 87638438 | Guard |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
