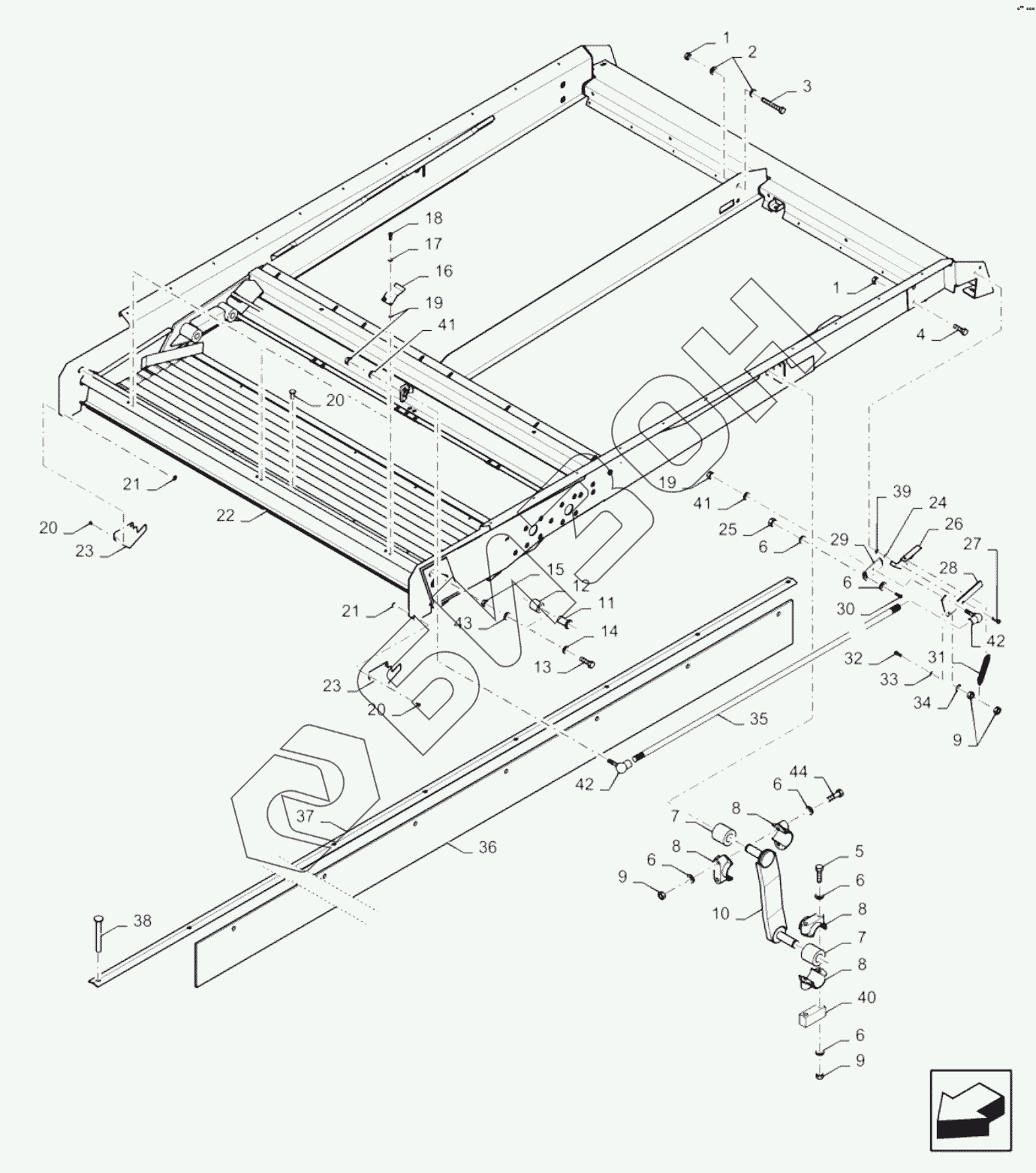

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHAKER SHOE
1
1
2
3
4
5
6
6
6
6
6
6
7
7
8
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
21
21
22
22
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9706685 | Nut |
Загрузка ...
|
|
| 2 | 140046 | Belleville washer |
Загрузка ...
|
|
| 3 | 86629541 | Bolt |
Загрузка ...
|
|
| 4 | 9706687 | Bolt |
Загрузка ...
|
|
| 5 | 412215 | Bolt |
Загрузка ...
|
|
| 6 | 322358 | Belleville washer |
Загрузка ...
|
|
| 7 | 84000052 | Rubber bushing |
Загрузка ...
|
|
| 8 | 320033 | Bearing half |
Загрузка ...
|
|
| 9 | 86629542 | Гайка |
Загрузка ...
|
|
| 10 | 87314041 | Arm |
Загрузка ...
|
|
| 11 | 84052651 | Bushing |
Загрузка ...
|
|
| 12 | 338222 | Rubber bushing |
Загрузка ...
|
|
| 13 | 350616 | Bolt |
Загрузка ...
|
|
| 14 | 378246 | Washer |
Загрузка ...
|
|
| 15 | 86000441 | Nut |
Загрузка ...
|
|
| 16 | 84462716 | Tab spring |
Загрузка ...
|
|
| 17 | 412649 | Belleville washer |
Загрузка ...
|
|
| 18 | 86512439 | Carriage bolt |
Загрузка ...
|
|
| 19 | 9706755 | Nut |
Загрузка ...
|
|
| 20 | 445394 | Rivet |
Загрузка ...
|
|
| 21 | 140182 | Washer |
Загрузка ...
|
|
| 22 | 47455011 | Shaker shoe |
Загрузка ...
|
|
| 22 | 87491648 | Shoe (assy) |
Загрузка ...
|
|
| 22 | 87491650 | Shoe (assy) |
Загрузка ...
|
|
| 22 | 47449917 | Shaker shoe |
Загрузка ...
|
|
| 23 | 87333110 | Seal protection |
Загрузка ...
|
|
| 24 | 353308 | NUT |
Загрузка ...
|
|
| 25 | 9706690 | Nut |
Загрузка ...
|
|
| 26 | 84434086 | Handle |
Загрузка ...
|
|
| 27 | 86508568 | BOLT |
Загрузка ...
|
|
| 28 | 84457706 | Handle |
Загрузка ...
|
|
| 29 | 84457729 | Plate |
Загрузка ...
|
|
| 30 | 120104 | BOLT |
Загрузка ...
|
|
| 31 | 9832711 | Spring |
Загрузка ...
|
|
| 32 | 300381 | Bolt |
Загрузка ...
|
|
| 33 | 378243 | Washer |
Загрузка ...
|
|
| 34 | 397881 | Spring |
Загрузка ...
|
|
| 35 | 84457696 | Rod |
Загрузка ...
|
|
| 36 | 84071063 | Seal |
Загрузка ...
|
|
| 37 | 84076111 | Strip |
Загрузка ...
|
|
| 38 | 80445395 | Rivet |
Загрузка ...
|
|
| 39 | 9824259 | WASHER |
Загрузка ...
|
|
| 40 | 87314695 | Spacer |
Загрузка ...
|
|
| 41 | 322357 | Шайба бельвиля |
Загрузка ...
|
|
| 42 | 84021043 | Ball joint |
Загрузка ...
|
|
| 43 | 333040 | Washer |
Загрузка ...
|
|
| 44 | 120062 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
