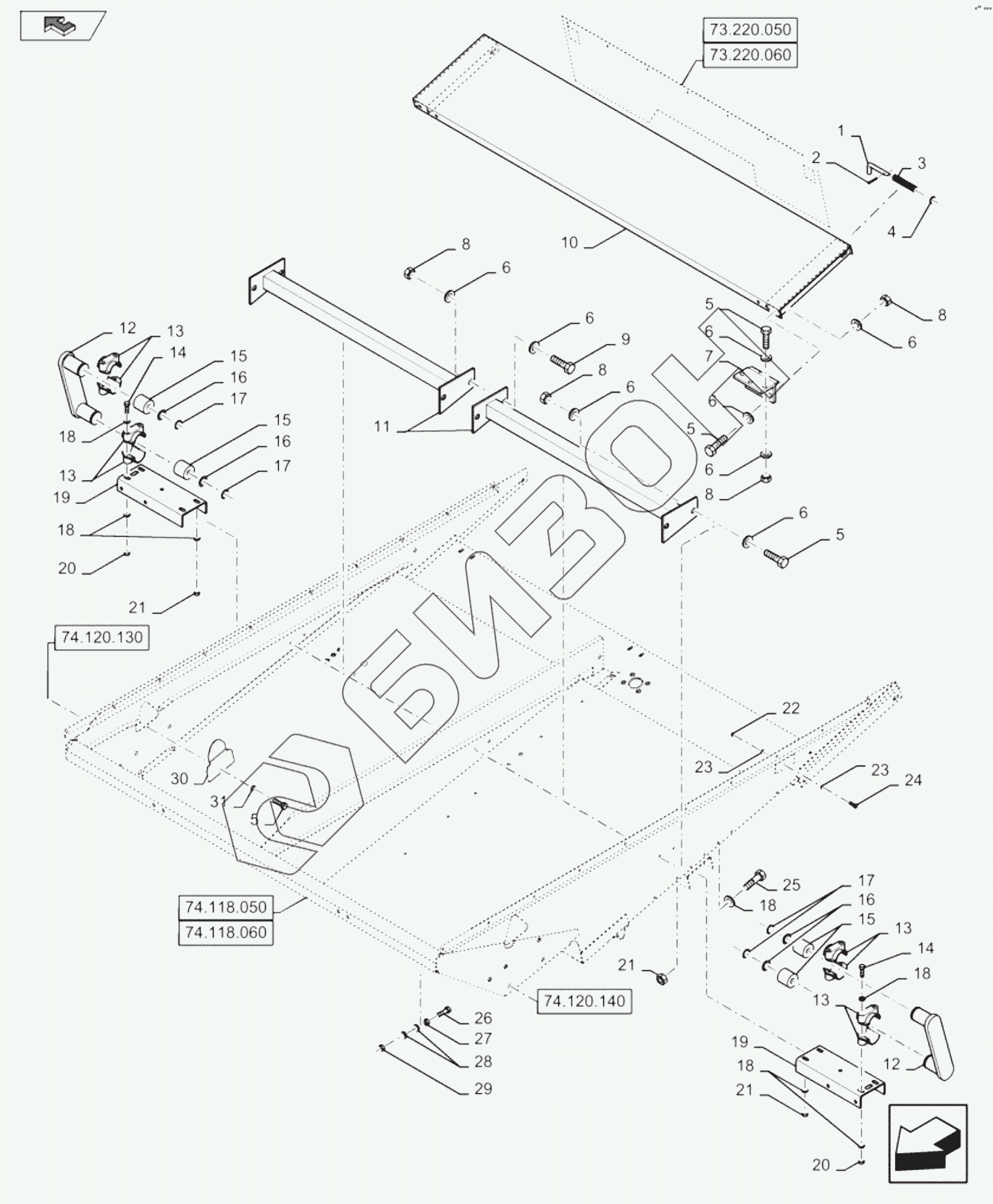

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHAKER SHOE
1
2
3
4
5
5
5
5
6
6
6
6
6
6
6
6
7
8
8
8
8
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
15
16
16
16
17
17
17
18
18
18
18
18
19
19
20
20
21
21
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 394549 | Handle |
Загрузка ...
|
|
| 2 | 130003 | PIN |
Загрузка ...
|
|
| 3 | 84814911 | Spring |
Загрузка ...
|
|
| 4 | 140223 | Washer |
Загрузка ...
|
|
| 5 | 86508568 | BOLT |
Загрузка ...
|
|
| 6 | 412649 | Belleville washer |
Загрузка ...
|
|
| 7 | 86529373 | Hinge |
Загрузка ...
|
|
| 8 | 9706755 | Nut |
Загрузка ...
|
|
| 9 | 120100 | BOLT |
Загрузка ...
|
|
| 10 | 84390706 | Cover |
Загрузка ...
|
|
| 10 | 84389984 | Cover |
Загрузка ...
|
|
| 11 | 84320452 | Profile |
Загрузка ...
|
|
| 11 | 84320454 | Profile |
Загрузка ...
|
|
| 12 | 87562561 | Arm |
Загрузка ...
|
|
| 13 | 320033 | Bearing half |
Загрузка ...
|
|
| 14 | 120062 | Bolt |
Загрузка ...
|
|
| 15 | 84000052 | Rubber bushing |
Загрузка ...
|
|
| 16 | 84032520 | Washer |
Загрузка ...
|
|
| 17 | 300627 | Snap ring |
Загрузка ...
|
|
| 18 | 322358 | Belleville washer |
Загрузка ...
|
|
| 19 | 747826 | Support |
Загрузка ...
|
|
| 20 | 86629542 | Гайка |
Загрузка ...
|
|
| 21 | 9706690 | Nut |
Загрузка ...
|
|
| 22 | 9706685 | Nut |
Загрузка ...
|
|
| 23 | 140046 | Belleville washer |
Загрузка ...
|
|
| 24 | 86629541 | Bolt |
Загрузка ...
|
|
| 25 | 120104 | BOLT |
Загрузка ...
|
|
| 26 | 86977775 | Bolt |
Загрузка ...
|
|
| 27 | 320648 | Nut |
Загрузка ...
|
|
| 28 | 378244 | Washer |
Загрузка ...
|
|
| 29 | 100016 | Гайка |
Загрузка ...
|
|
| 30 | 87535684 | Cover |
Загрузка ...
|
|
| 31 | 140040 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
