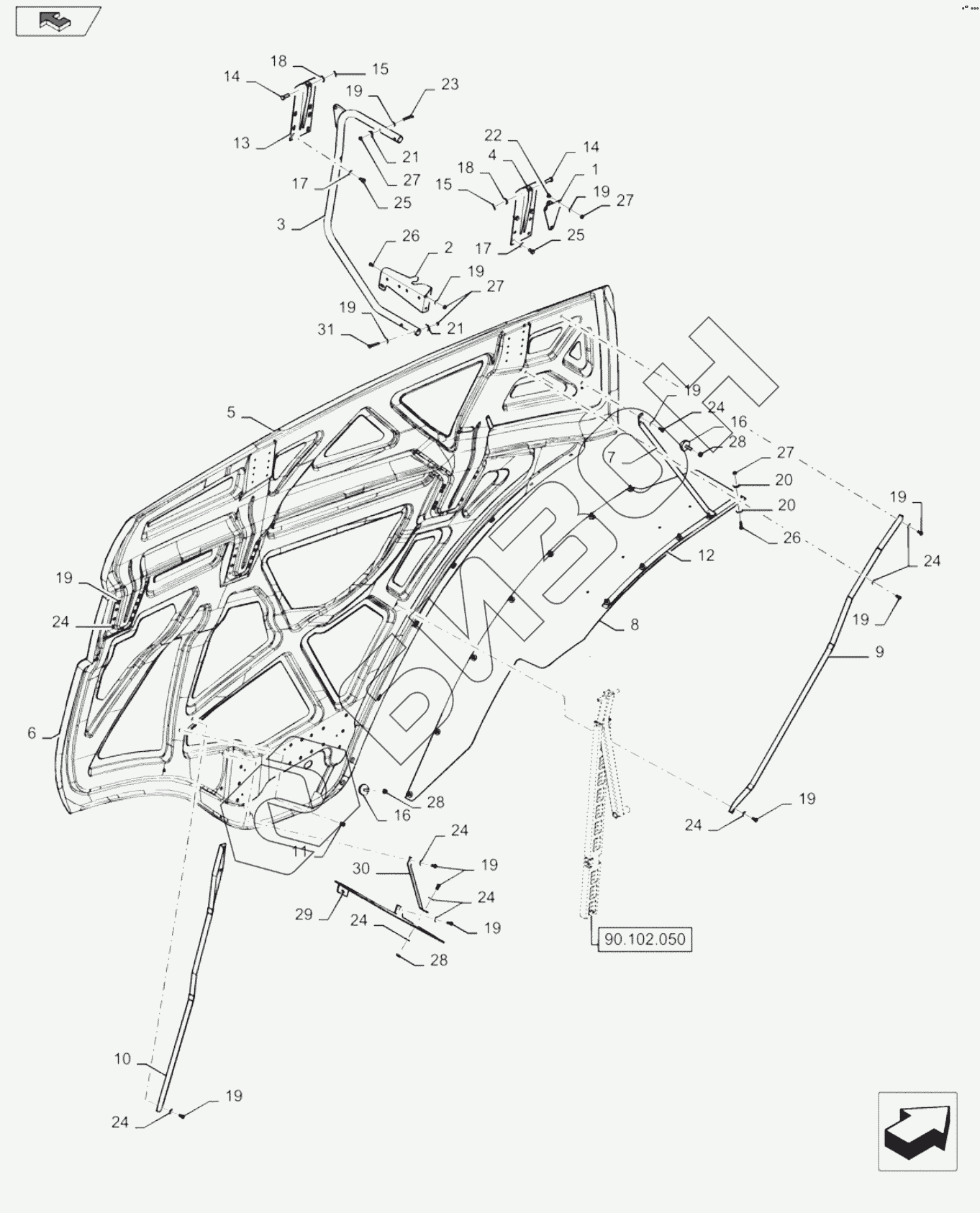

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHIELD, LH
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
19
19
19
19
19
19
19
19
20
20
21
21
22
23
24
24
24
24
24
24
24
24
25
25
26
26
27
27
27
27
28
28
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84320769 | Support |
Загрузка ...
|
|
| 2 | 84388116 | Support |
Загрузка ...
|
|
| 2 | 84552290 | Support |
Загрузка ...
|
|
| 3 | 87011264 | Handrail |
Загрузка ...
|
|
| 4 | 84344116 | Hinge |
Загрузка ...
|
|
| 5 | 86579773 | Shield |
Загрузка ...
|
|
| 6 | 84409274 | Shield |
Загрузка ...
|
|
| 7 | 87011695 | Support |
Загрузка ...
|
|
| 8 | 86595814 | Front fender |
Загрузка ...
|
|
| 9 | 84577240 | Reinforcement |
Загрузка ...
|
|
| 9 | 87044045 | Reinforcement |
Загрузка ...
|
|
| 10 | 87044048 | Support |
Загрузка ...
|
|
| 10 | 84577220 | Reinforcement |
Загрузка ...
|
|
| 11 | 84983188 | Rivet |
Загрузка ...
|
|
| 11 | 86583413 | Nut |
Загрузка ...
|
|
| 12 | 86583306 | Strap |
Загрузка ...
|
|
| 13 | 84344128 | Hinge |
Загрузка ...
|
|
| 14 | 321018 | Clevis pin |
Загрузка ...
|
|
| 15 | 130003 | PIN |
Загрузка ...
|
|
| 16 | 84440416 | Insulator block |
Загрузка ...
|
|
| 17 | 140045 | Belleville washer |
Загрузка ...
|
|
| 18 | 378245 | Washer |
Загрузка ...
|
|
| 19 | 412650 | Belleville washer |
Загрузка ...
|
|
| 20 | 87033737 | Washer |
Загрузка ...
|
|
| 21 | 333962 | Clamp |
Загрузка ...
|
|
| 22 | 86507486 | Carriage bolt |
Загрузка ...
|
|
| 23 | 120061 | Bolt |
Загрузка ...
|
|
| 24 | 120104 | BOLT |
Загрузка ...
|
|
| 25 | 43138 | BOLT |
Загрузка ...
|
|
| 26 | 412479 | Bolt |
Загрузка ...
|
|
| 27 | 86629542 | Гайка |
Загрузка ...
|
|
| 28 | 100037 | NUT |
Загрузка ...
|
|
| 29 | 86974766 | Shield |
Загрузка ...
|
|
| 30 | 86974750 | Strap |
Загрузка ...
|
|
| 31 | 120061 | Bolt |
Загрузка ...
|
|
| 31 | 43130 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
