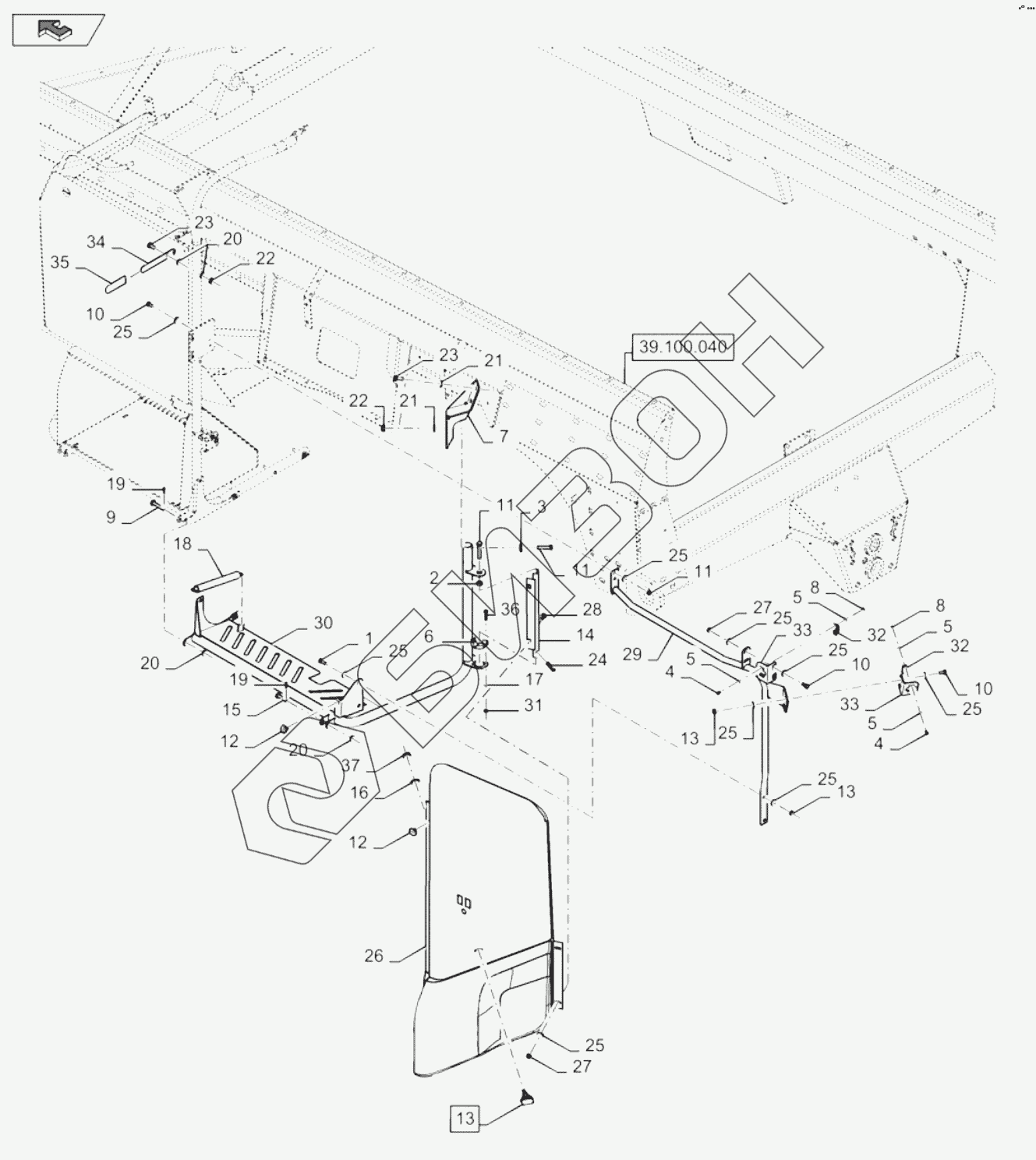

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHIELD LH
1
2
3
4
4
5
5
5
5
6
7
8
8
9
10
10
10
11
11
11
12
12
13
13
13
14
15
16
17
18
19
19
20
20
20
21
21
22
22
23
23
24
25
25
25
25
25
25
25
25
25
26
27
27
28
29
30
31
32
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 43127 | BOLT |
Загрузка ...
|
|
| 2 | 100016 | Гайка |
Загрузка ...
|
|
| 3 | 379401 | Washer |
Загрузка ...
|
|
| 4 | 385683 | Bolt |
Загрузка ...
|
|
| 5 | 322355 | Belleville washer |
Загрузка ...
|
|
| 6 | 87032966 | Bushing |
Загрузка ...
|
|
| 7 | 87011752 | Bracket |
Загрузка ...
|
|
| 8 | 100012 | NUT |
Загрузка ...
|
|
| 9 | 379547 | Clevis pin |
Загрузка ...
|
|
| 10 | 120104 | BOLT |
Загрузка ...
|
|
| 11 | 120070 | Bolt |
Загрузка ...
|
|
| 12 | 128104 | Bumper |
Загрузка ...
|
|
| 13 | 9705390 | Latch |
Загрузка ...
|
|
| 14 | 86596738 | Tube |
Загрузка ...
|
|
| 15 | 345785 | Clevis pin |
Загрузка ...
|
|
| 16 | 20347 | Lock washer |
Загрузка ...
|
|
| 17 | 86588450 | Washer |
Загрузка ...
|
|
| 18 | 86559592 | Spring |
Загрузка ...
|
|
| 19 | 130003 | PIN |
Загрузка ...
|
|
| 20 | 86624176 | WASHER |
Загрузка ...
|
|
| 21 | 140045 | Belleville washer |
Загрузка ...
|
|
| 22 | 100037 | NUT |
Загрузка ...
|
|
| 23 | 43139 | SCREW |
Загрузка ...
|
|
| 24 | 381928 | Roll pin |
Загрузка ...
|
|
| 25 | 412650 | Belleville washer |
Загрузка ...
|
|
| 26 | 87011204 | Shield |
Загрузка ...
|
|
| 27 | 9706690 | Nut |
Загрузка ...
|
|
| 28 | 86507486 | Carriage bolt |
Загрузка ...
|
|
| 29 | 84205792 | Rigid tube |
Загрузка ...
|
|
| 30 | 84205794 | Tube |
Загрузка ...
|
|
| 31 | 353308 | NUT |
Загрузка ...
|
|
| 32 | 9840986 | Clip |
Загрузка ...
|
|
| 33 | 86583811 | Angle |
Загрузка ...
|
|
| 34 | 86583024 | Lever |
Загрузка ...
|
|
| 35 | 703018 | Handle grip |
Загрузка ...
|
|
| 36 | 86977789 | Bolt |
Загрузка ...
|
|
| 37 | NSS | Yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
