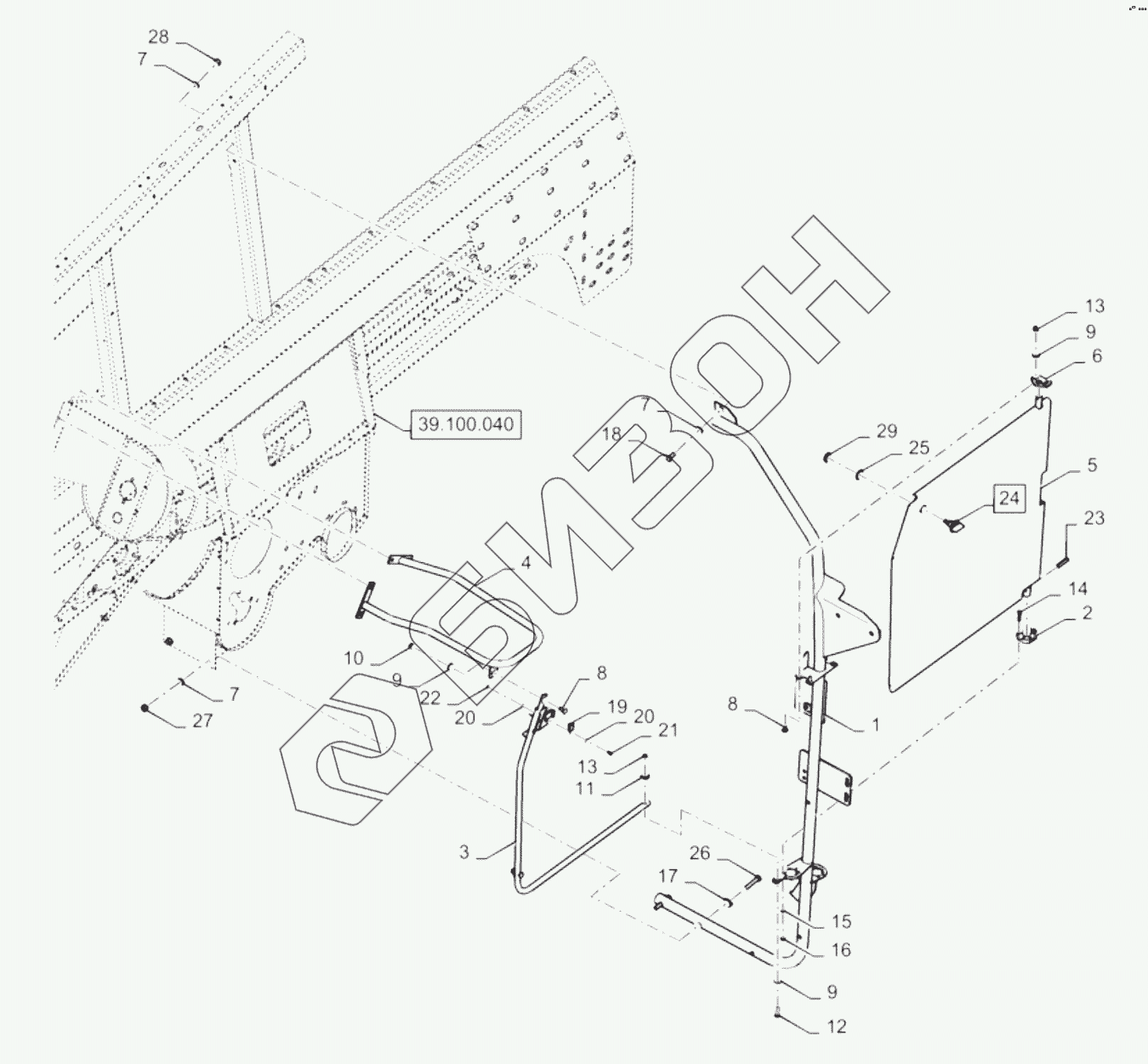

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHIELD LH
1
2
3
4
5
5
6
7
7
7
8
8
9
9
9
9
10
11
12
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84348389 | Tube |
Загрузка ...
|
|
| 2 | 87032966 | Bushing |
Загрузка ...
|
|
| 3 | 86583048 | Support |
Загрузка ...
|
|
| 4 | 86583043 | Tube |
Загрузка ...
|
|
| 5 | 86623781 | Door |
Загрузка ...
|
|
| 5 | 84486640 | Door |
Загрузка ...
|
|
| 6 | 87031132 | Bracket |
Загрузка ...
|
|
| 7 | 140045 | Belleville washer |
Загрузка ...
|
|
| 8 | 86507486 | Carriage bolt |
Загрузка ...
|
|
| 9 | 412650 | Belleville washer |
Загрузка ...
|
|
| 9 | 412650 | Belleville washer |
Загрузка ...
|
|
| 10 | 9706690 | Nut |
Загрузка ...
|
|
| 11 | 333962 | Clamp |
Загрузка ...
|
|
| 12 | 43129 | Bolt |
Загрузка ...
|
|
| 12 | 86512443 | Carriage bolt |
Загрузка ...
|
|
| 13 | 86629542 | Гайка |
Загрузка ...
|
|
| 14 | 43117 | Screw |
Загрузка ...
|
|
| 15 | 86588450 | Washer |
Загрузка ...
|
|
| 16 | 353308 | NUT |
Загрузка ...
|
|
| 17 | 379401 | Washer |
Загрузка ...
|
|
| 18 | 43138 | BOLT |
Загрузка ...
|
|
| 19 | 9840986 | Clip |
Загрузка ...
|
|
| 20 | 322355 | Belleville washer |
Загрузка ...
|
|
| 21 | 385683 | Bolt |
Загрузка ...
|
|
| 22 | 100012 | NUT |
Загрузка ...
|
|
| 23 | 381928 | Roll pin |
Загрузка ...
|
|
| 24 | 9705390 | Latch |
Загрузка ...
|
|
| 25 | 20347 | Lock washer |
Загрузка ...
|
|
| 26 | 120070 | Bolt |
Загрузка ...
|
|
| 27 | 100037 | NUT |
Загрузка ...
|
|
| 28 | 100016 | Гайка |
Загрузка ...
|
|
| 29 | NSS | Yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
