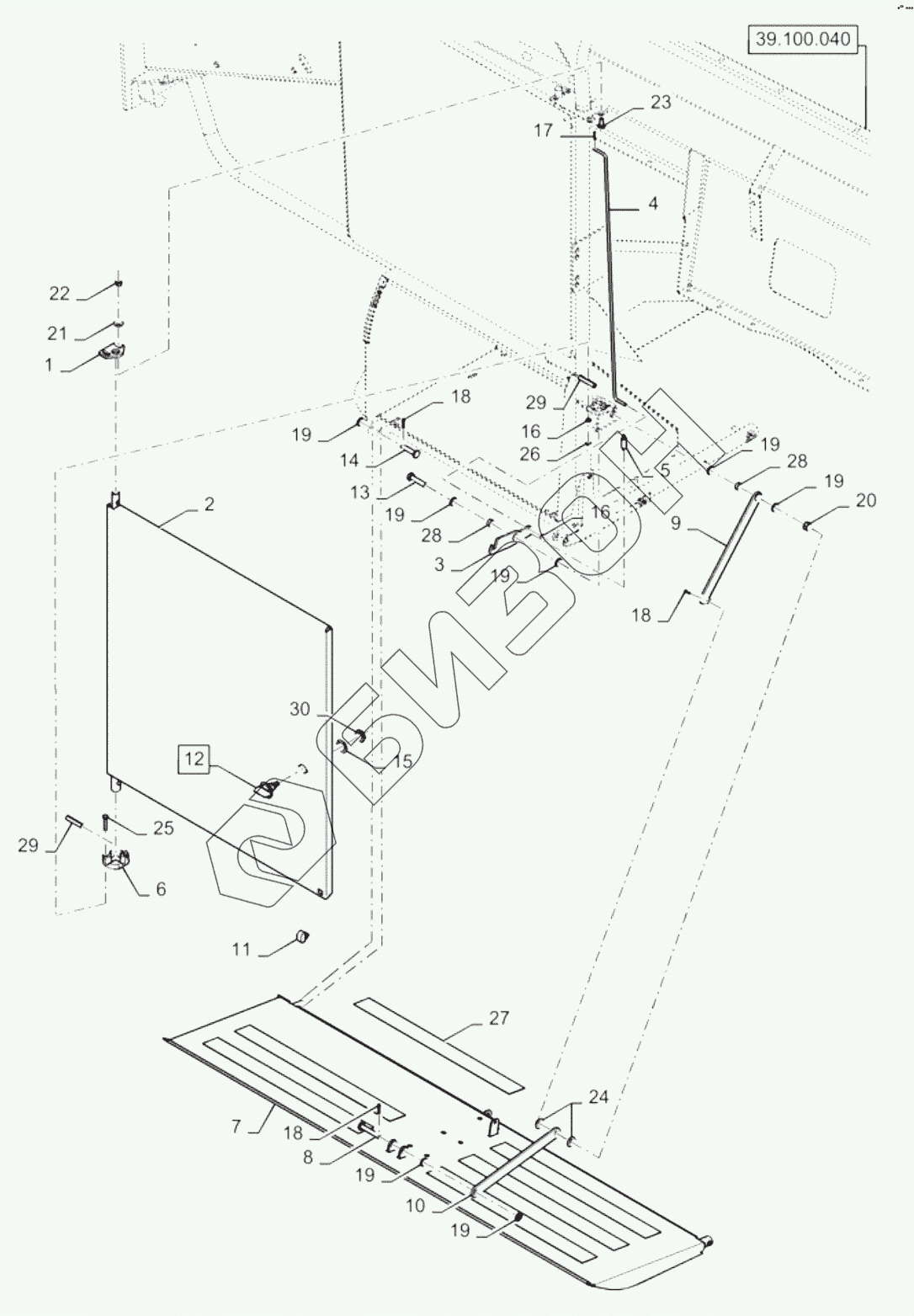

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHIELD LH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
18
19
19
19
19
19
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87031132 | Bracket |
Загрузка ...
|
|
| 2 | 86623783 | Shield |
Загрузка ...
|
|
| 3 | 84381612 | Plate |
Загрузка ...
|
|
| 4 | 84384917 | Rod |
Загрузка ...
|
|
| 5 | 12255 | Spring |
Загрузка ...
|
|
| 6 | 87032966 | Bushing |
Загрузка ...
|
|
| 7 | 84315005 | Door |
Загрузка ...
|
|
| 8 | 379547 | Clevis pin |
Загрузка ...
|
|
| 9 | 84381616 | Connecting link |
Загрузка ...
|
|
| 10 | 86583010 | Link/shackle |
Загрузка ...
|
|
| 11 | 128104 | Bumper |
Загрузка ...
|
|
| 12 | 9705390 | Latch |
Загрузка ...
|
|
| 13 | 84062222 | Bolt |
Загрузка ...
|
|
| 14 | 345785 | Clevis pin |
Загрузка ...
|
|
| 15 | 20347 | Lock washer |
Загрузка ...
|
|
| 16 | 86588450 | Washer |
Загрузка ...
|
|
| 17 | 9512667 | Cotter pin |
Загрузка ...
|
|
| 18 | 130003 | PIN |
Загрузка ...
|
|
| 19 | 86624176 | WASHER |
Загрузка ...
|
|
| 20 | 100037 | NUT |
Загрузка ...
|
|
| 21 | 412650 | Belleville washer |
Загрузка ...
|
|
| 22 | 86629542 | Гайка |
Загрузка ...
|
|
| 23 | 86507486 | Carriage bolt |
Загрузка ...
|
|
| 24 | 378244 | Washer |
Загрузка ...
|
|
| 25 | 86977789 | Bolt |
Загрузка ...
|
|
| 26 | 353308 | NUT |
Загрузка ...
|
|
| 27 | 401502 | Anti-skid strip |
Загрузка ...
|
|
| 28 | 84381614 | Protective sleeve |
Загрузка ...
|
|
| 29 | 381928 | Roll pin |
Загрузка ...
|
|
| 30 | NSS | Yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
