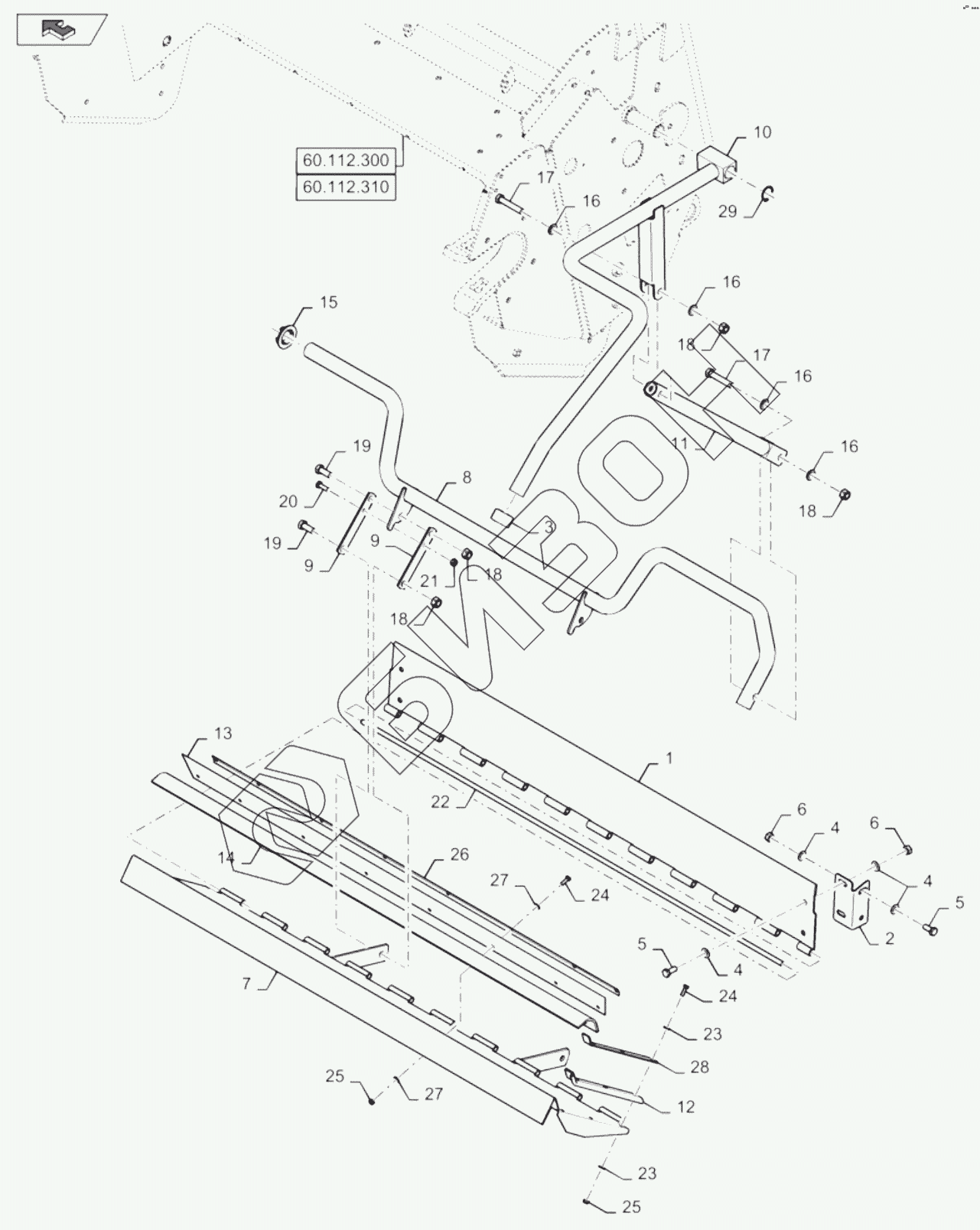

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). STONE SUMP
1
2
2
3
4
4
4
5
5
6
6
7
8
9
9
9
10
11
12
12
13
14
15
16
16
16
16
17
17
18
18
18
18
19
19
20
21
22
23
23
24
24
24
25
25
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 84482637 | Plate |
Загрузка ...
|
|
| 2 | 84418043 | Support |
Загрузка ...
|
|
| 2 | 84418044 | Support |
Загрузка ...
|
|
| 3 | 84014502 | Introduction cap |
Загрузка ...
|
|
| 4 | 140045 | Belleville washer |
Загрузка ...
|
|
| 5 | 43139 | SCREW |
Загрузка ...
|
|
| 6 | 100016 | Гайка |
Загрузка ...
|
|
| 7 | 84392759 | Plate |
Загрузка ...
|
|
| 8 | 84392769 | Tube |
Загрузка ...
|
|
| 9 | 84072553 | Plate |
Загрузка ...
|
|
| 9 | 47437809 | Plate |
Загрузка ...
|
|
| 10 | 84419129 | Tube |
Загрузка ...
|
|
| 11 | 84419134 | Tube |
Загрузка ...
|
|
| 12 | 84420867 | Canvas |
Загрузка ...
|
|
| 12 | 84525301 | Canvas |
Загрузка ...
|
|
| 13 | 9813903 | Seal |
Загрузка ...
|
|
| 14 | 84392763 | Canvas |
Загрузка ...
|
|
| 15 | 84072490 | Bushing |
Загрузка ...
|
|
| 16 | 140018 | Washer |
Загрузка ...
|
|
| 17 | 300809 | Bolt |
Загрузка ...
|
|
| 18 | 100038 | Nut |
Загрузка ...
|
|
| 19 | 9706687 | Bolt |
Загрузка ...
|
|
| 20 | 43127 | BOLT |
Загрузка ...
|
|
| 21 | 86629542 | Гайка |
Загрузка ...
|
|
| 22 | 394608 | Rod |
Загрузка ...
|
|
| 23 | 140015 | Washer |
Загрузка ...
|
|
| 24 | 120100 | BOLT |
Загрузка ...
|
|
| 24 | 86977786 | Bolt |
Загрузка ...
|
|
| 25 | 353308 | NUT |
Загрузка ...
|
|
| 26 | 84320380 | Strip |
Загрузка ...
|
|
| 27 | 322357 | Шайба бельвиля |
Загрузка ...
|
|
| 28 | 84419471 | Lath |
Загрузка ...
|
|
| 28 | 84525170 | Lath |
Загрузка ...
|
|
| 29 | 11067871 | Snap ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
