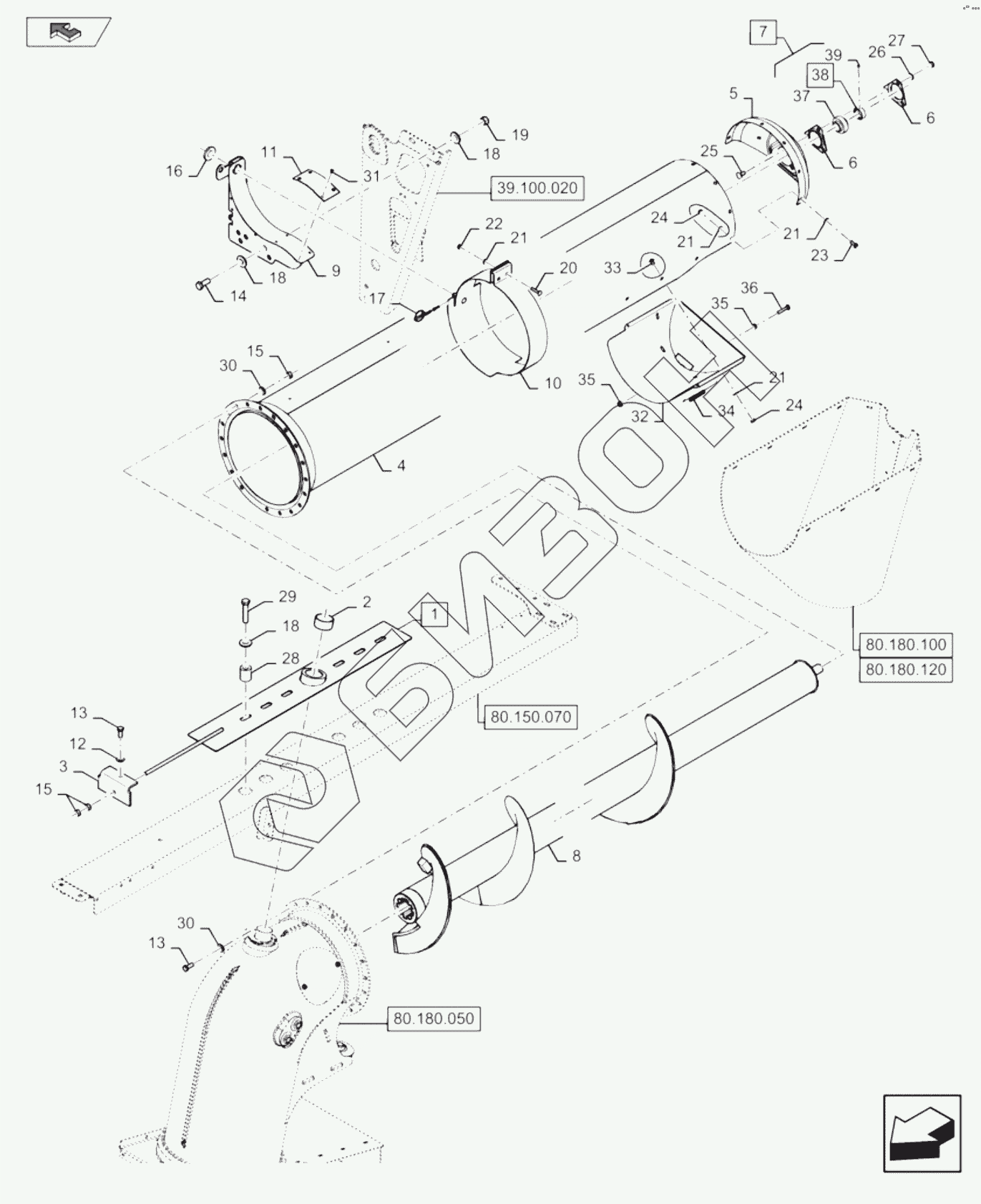

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). UNLOADING AUGER
1
1
2
3
4
5
6
6
6
7
8
8
9
9
10
11
12
13
13
14
15
15
16
17
18
18
18
19
20
21
21
21
21
22
23
24
24
25
26
27
28
29
30
30
31
32
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47420695 | Plate |
Загрузка ...
|
|
| 1 | 86998599 | Plate |
Загрузка ...
|
|
| 2 | 86584089 | Bushing |
Загрузка ...
|
|
| 3 | 84072832 | Bracket |
Загрузка ...
|
|
| 4 | 87470158 | Tube |
Загрузка ...
|
|
| 5 | 84075462 | Cover |
Загрузка ...
|
|
| 6 | 84320112 | Flange |
Загрузка ...
|
|
| 6 | 84414986 | Flange |
Загрузка ...
|
|
| 7 | 87044350 | Bearing ass |
Загрузка ...
|
|
| 8 | 84447941 | Auger |
Загрузка ...
|
|
| 8 | 87280339 | Auger |
Загрузка ...
|
|
| 9 | 47361864 | Support |
Загрузка ...
|
|
| 9 | 84511243 | Support |
Загрузка ...
|
|
| 10 | 84368016 | Securing strap |
Загрузка ...
|
|
| 11 | 84402542 | Wear strip |
Загрузка ...
|
|
| 12 | 140046 | Belleville washer |
Загрузка ...
|
|
| 13 | 9706687 | Bolt |
Загрузка ...
|
|
| 14 | 43168 | Bolt |
Загрузка ...
|
|
| 15 | 9706685 | Nut |
Загрузка ...
|
|
| 16 | 86592703 | Washer |
Загрузка ...
|
|
| 17 | 87106279 | Pin |
Загрузка ...
|
|
| 18 | 86589278 | Belleville washer |
Загрузка ...
|
|
| 19 | 100020 | Гайка |
Загрузка ...
|
|
| 20 | 86512444 | Carriage bolt |
Загрузка ...
|
|
| 21 | 322358 | Belleville washer |
Загрузка ...
|
|
| 22 | 86629542 | Гайка |
Загрузка ...
|
|
| 23 | 120104 | BOLT |
Загрузка ...
|
|
| 24 | 9706690 | Nut |
Загрузка ...
|
|
| 25 | 338949 | Carriage bolt |
Загрузка ...
|
|
| 26 | 140045 | Belleville washer |
Загрузка ...
|
|
| 27 | 100016 | Гайка |
Загрузка ...
|
|
| 28 | 87284863 | Spacer |
Загрузка ...
|
|
| 29 | 86577946 | BOLT |
Загрузка ...
|
|
| 30 | 394630 | Washer |
Загрузка ...
|
|
| 31 | 445394 | Rivet |
Загрузка ...
|
|
| 32 | 84131732 | Door |
Загрузка ...
|
|
| 33 | 86619060 | Carriage bolt |
Загрузка ...
|
|
| 34 | 84380422 | Spring |
Загрузка ...
|
|
| 35 | 86507066 | Flange nut |
Загрузка ...
|
|
| 36 | 120039 | Carriage bolt |
Загрузка ...
|
|
| 37 | NSS | Yoke |
Загрузка ...
|
|
| 38 | 87598784 | Collar assy |
Загрузка ...
|
|
| 39 | 86836489 | Set screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
