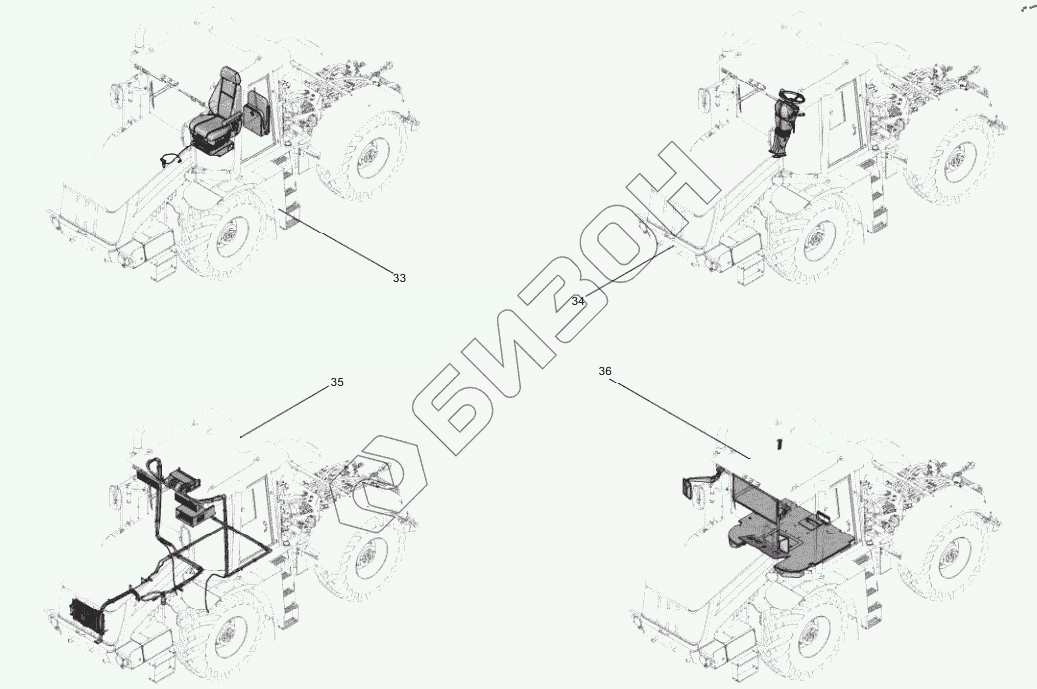

Графический каталог запасных частей к технике: ПТЗ К-525 Премиум. Схема деления трактора
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 525-10.00.000 | Установка двигателя |
Загрузка ...
|
|
| 2 | 525-11.00.000 | Система питания |
Загрузка ...
|
|
| 3 | 424-12.00.000-20 | Система выпуска отработавших газов |
Загрузка ...
|
|
| 4 | 424-13.00.000-2 | Система охлаждения |
Загрузка ...
|
|
| 5 | 424-16.00.000-1 | Установка муфты упругой |
Загрузка ...
|
|
| 6 | 424-00.17.000-20-01 | Установка коробки передач |
Загрузка ...
|
|
| 7 | 424М-19.00.000 | Система очистки воздуха |
Загрузка ...
|
|
| 8 | 424-22.00.000-20 | Передача карданная |
Загрузка ...
|
|
| 9 | Т240АВ-23.00.000 | Мост ведущий передний |
Загрузка ...
|
|
| 10 | 525-28.00.000 | Рама |
Загрузка ...
|
|
| 11 | 424-29.00.000-1 | Подвеска |
Загрузка ...
|
|
| 12 | 424-30.00.000-20 | Стойка |
Загрузка ...
|
|
| 13 | 525-31.00.000 | Колёса |
Загрузка ...
|
|
| 14 | 424М-34.00.000 | Гидросистема управления поворотом |
Загрузка ...
|
|
| 15 | 525-35.01.000-2 | Тормоза |
Загрузка ...
|
|
| 16 | 525Пр-37.00.000 | Электрооборудование |
Загрузка ...
|
|
| 17 | 525-39.06.000 | Комплект ЗИП |
Загрузка ...
|
|
| 18 | 525-50.42.000-01 | Установка механизма отбора мощности |
Загрузка ...
|
|
| 19 | 424М-46.00.000 | Гидросистема оборудования рабочего |
Загрузка ...
|
|
| 20 | 424-46.28.000-20 | Устройство навесное заднее |
Загрузка ...
|
|
| 21 | 525-46.30.000 | Устройство тягово-сцепное |
Загрузка ...
|
|
| 22 | 424-46.42.000-20 | Устройство тягово-сцепное маятниковое |
Загрузка ...
|
|
| 23 | 525-47.10.000 | Комплект для сдваивания колёс |
Загрузка ...
|
|
| 24 | 525-50.01.000 | Электроуправление зеркалами |
Загрузка ...
|
|
| 25 | 525-50.02.000 | Установка преобразователя ПН 24/12В 90А |
Загрузка ...
|
|
| 26 | 525-50.03.000 | Установка системы обзора ЗНУ |
Загрузка ...
|
|
| 27 | 525-50.31.000-01 | Колёса |
Загрузка ...
|
|
| 28 | 525-50.31.000-02 | Колёса |
Загрузка ...
|
|
| 29 | 424-52.00.000-2 | Установка омывателей |
Загрузка ...
|
|
| 30 | 424М-67.00.000-04 | Кабина в сборе |
Загрузка ...
|
|
| 31 | 424М-67.02.000 | Установка кабины |
Загрузка ...
|
|
| 32 | 735-67.70.000-3-01 | Подлокотник в сборе |
Загрузка ...
|
|
| 33 | 739-68.00.000-1-03 | Установка сидений |
Загрузка ...
|
|
| 34 | 739-69.00.000-01 | Установка рулевой колонки |
Загрузка ...
|
|
| 35 | 525-81.00.000 | Система кондиционирования и отопления |
Загрузка ...
|
|
| 36 | 735-82.00.000-2-03 | Принадлежности кабины |
Загрузка ...
|
|
| 37 | 525-84.00.000 | Облицовка |
Загрузка ...
|
|
| 38 | 525-84.03.000 | Установка ящика |
Загрузка ...
|
|
| 39 | 525-85.01.000 | Установка грузов балластных |
Загрузка ...
|
|
| 40 | 525-85.02.000 | Груз балластный рамы грузовой |
Загрузка ...
|
|
| 41 | 424-96.00.000 | Установка защиты |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
