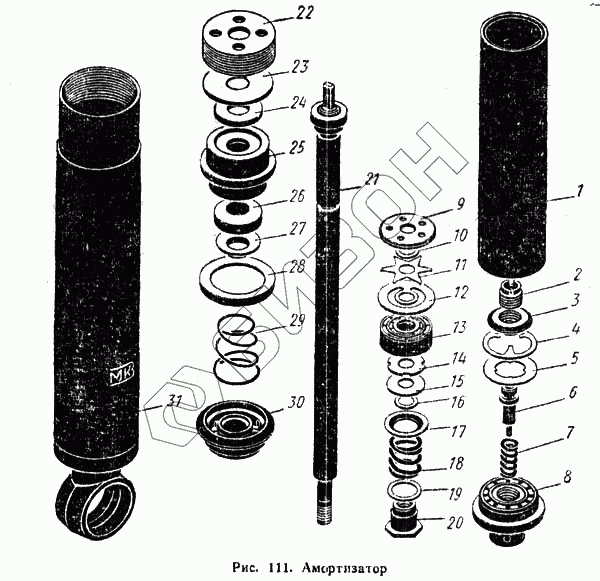

Графический каталог запасных частей к технике: ПТЗ К-700. Амортизатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 402-2905650-Б | 402-2905650-Б | Клапан сжатия в сборе |
Загрузка ...
|
|
| 403-2905006 | 403-2905006 | Амортизатор |
Загрузка ...
|
|
| 403-2905600 | 403-2905600 | Шток с поршнем в сборе |
Загрузка ...
|
|
| 1 | 402-2905625 | Рабочий цилиндр |
Загрузка ...
|
|
| 2 | 402-2905665-Б | Седло клапана сжатия |
Загрузка ...
|
|
| 3 | 402-2905658 | Ограничительная гайка впускного клапана |
Загрузка ...
|
|
| 4 | 402-2905656-Б | Звездочка впускного клапана |
Загрузка ...
|
|
| 5 | 402-2905655-Б | Тарелка впускного клапана |
Загрузка ...
|
|
| 6 | 402-2905662-Б | Клапан сжатия |
Загрузка ...
|
|
| 7 | 164-2905664 | Пружина клапана сжатия |
Загрузка ...
|
|
| 8 | 402-2905654-Б | Корпус клапана сжатия |
Загрузка ...
|
|
| 9 | 402-2905628 | Ограничительная тарелка перепускного клапана |
Загрузка ...
|
|
| 10 | 402-2905629 | Шайба перепускного клапана |
Загрузка ...
|
|
| 11 | 402-2905630 | Звездочка пружинная перепускного клапана |
Загрузка ...
|
|
| 12 | 402-2905631 | Тарелка перепускного клапана поршня |
Загрузка ...
|
|
| 13 | 402-2905635 | Поршень |
Загрузка ...
|
|
| 14 | 402-2905637-Б | Дроссельный диск клапана отдачи |
Загрузка ...
|
|
| 15 | 402-2905638 | Диск клапана отдачи |
Загрузка ...
|
|
| 16 | 402-2905641 | Шайба клапана отдачи |
Загрузка ...
|
|
| 17 | 402-2905640 | Тарелка клапана отдачи |
Загрузка ...
|
|
| 18 | 402-2905642-А | Пружина клапана отдачи |
Загрузка ...
|
|
| 19 | 402-2905643 | Шайба регулировочная клапана |
Загрузка ...
|
|
| 20 | 402-2905644-А | Гайка клапана отдачи |
Загрузка ...
|
|
| 21 | 403-2905605 | Шток с кольцом в сборе |
Загрузка ...
|
|
| 22 | 402-2905610 | Гайка резервуара |
Загрузка ...
|
|
| 23 | 402-2905611-А | Шайба нажимная |
Загрузка ...
|
|
| 24 | 402-2905614 | Сальник штока войлочный |
Загрузка ...
|
|
| 25 | 402-2905615 | Обойма сальников |
Загрузка ...
|
|
| 26 | 402-2905616-А | Сальник штока резиновый |
Загрузка ...
|
|
| 27 | 402-2905617 | Шайба сальника |
Загрузка ...
|
|
| 28 | 402-2905613-Б2 | Сальник гайки резервуара |
Загрузка ...
|
|
| 29 | 402-2905618 | Пружина сальника |
Загрузка ...
|
|
| 30 | 402-2905619-А3 | Направляющая штока |
Загрузка ...
|
|
| 31 | 403-2905670 | Резервуар в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
