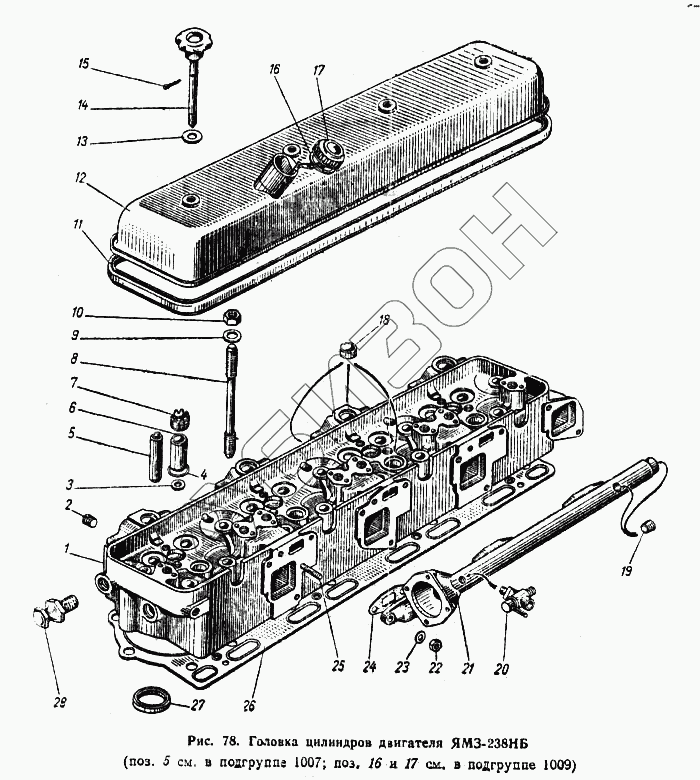

Графический каталог запасных частей к технике: ПТЗ К-700. Головка цилиндров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 238-1003013-Г | 238-1003013-Г | Головка цилиндров в сборе |
Загрузка ...
|
|
| 236-1007032-Р | 236-1007032-Р | Втулка клапана направляющая |
Загрузка ...
|
|
| 313410-П2 | 313410-П2 | Штифт установочный |
Загрузка ...
|
|
| 201-1114068-В2 | 201-1114068-В2 | Цепочка крышки маслозаливного патрубка |
Загрузка ...
|
|
| 238-1003291-Б | 238-1003291-Б | Труба водяная левая |
Загрузка ...
|
|
| 238-1003260-Б | 238-1003260-Б | Крышка головки цилиндров с ребрами в сборе |
Загрузка ...
|
|
| 238-1003245 | 238-1003245 | Крышка головки цилиндров с масло-заливным патрубком и винтами крепления в сборе |
Загрузка ...
|
|
| 238-1003244 | 238-1003244 | Крышка головки цилиндров с винтами крепления в сборе |
Загрузка ...
|
|
| 238НБ-1003007-В | 238НБ-1003007-В | Головка цилиндров правая с коллектором в сборе |
Загрузка ...
|
|
| 238НБ-1003008-В | 238НБ-1003008-В | Головка цилиндров левая с коллекторами в сборе |
Загрузка ...
|
|
| 1 | 238-1003015-Г2 | Головка цилиндров |
Загрузка ...
|
|
| 2 | 262532-П29 | Пробка резьбовая прорезная |
Загрузка ...
|
|
| 3 | 312472-П | Шайба |
Загрузка ...
|
|
| 4 | 236-1003114-В | Кольцо стакана форсунки уплотнительное |
Загрузка ...
|
|
| 5 | 236-1007032 | Втулка клапана направляющая |
Загрузка ...
|
|
| 6 | 236-1003112-В | Стакан форсунки |
Загрузка ...
|
|
| 7 | 236-1003113 | Гайка стакана форсунки |
Загрузка ...
|
|
| 8 | 236-1003016 | Шпилька крепления головки цилиндров |
Загрузка ...
|
|
| 9 | 312399-П2 | Шайба |
Загрузка ...
|
|
| 10 | 311423-П29 | Гайка |
Загрузка ...
|
|
| 11 | 238-1003270 | Прокладка крышки головки цилиндров |
Загрузка ...
|
|
| 12 | 238-1003261-Б | Крышка головки циилиндров с маслозаливным патрубком и ребрами в сборе |
Загрузка ...
|
|
| 13 | 204А-1003278 | Прокладка винта крепления крышки головки цилиндров |
Загрузка ...
|
|
| 14 | 201-1003272-А2 | Винт крепления крышки головки цилиндров в сборе |
Загрузка ...
|
|
| 15 | 258039-П2 | Шплинт разводной |
Загрузка ...
|
|
| 16 | 201-1114065-А | Прокладка крышки маслозаливного патрубка |
Загрузка ...
|
|
| 17 | 201-1114060-А | Крышка горловины маслозаливного патрубка в сборе |
Загрузка ...
|
|
| 18 | 313934-П | Заглушка головки цилиндров |
Загрузка ...
|
|
| 19 | 262518-П2 | Пробка коническая |
Загрузка ...
|
|
| 20 | КР2-1305010 | Краник выпуска воздуха в сборе |
Загрузка ...
|
|
| 21 | 238-1003290-Б | Труба водяная правая |
Загрузка ...
|
|
| 22 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 23 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 24 | 236-1003292 | Прокладка фланца водяной трубы |
Загрузка ...
|
|
| 25 | 216235-П29 | Шпилька водяной трубы |
Загрузка ...
|
|
| 26 | 238-1003210-В | Прокладка головки цилиндров в сборе |
Загрузка ...
|
|
| 27 | 236-1003110 | Седло выпускного клапана |
Загрузка ...
|
|
| 28 | 236-1003330 | Рым-болт |
Загрузка ...
|
