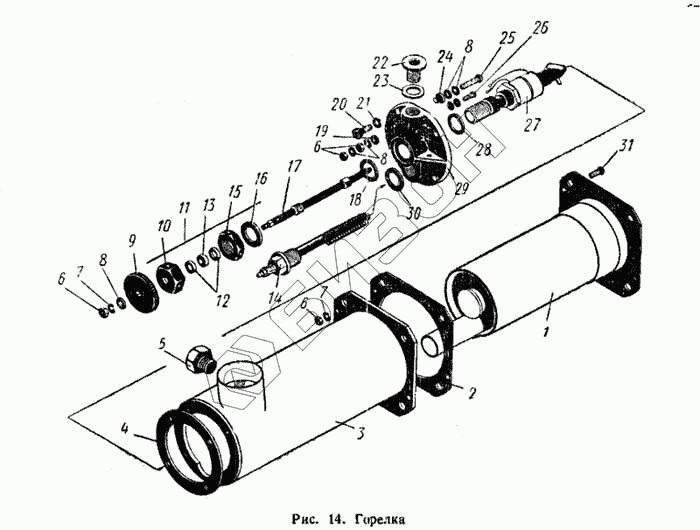

Графический каталог запасных частей к технике: ПТЗ К-700. Горелка
1
2
3
4
5
6
6
6
7
7
8
8
8
9
10
11
12
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.15.03.092-03 | 700.15.03.092-03 | Прокладка |
Загрузка ...
|
|
| 700.15.03.000-3 | 700.15.03.000-3 | Горелка в сборе |
Загрузка ...
|
|
| 700.15.03.092-02 | 700.15.03.092-02 | Прокладка |
Загрузка ...
|
|
| 1 | 700.15.03.130 | Камера сгорания в сборе |
Загрузка ...
|
|
| 2 | 700.15.00.031-1 | Прокладка |
Загрузка ...
|
|
| 3 | 700.15.03.170 | Труба в сборе |
Загрузка ...
|
|
| 4 | 700.15.03.092-01 | Прокладка |
Загрузка ...
|
|
| 5 | Пробка с буртиком М20Х1,5 ЛК 0012-00 | Пробка с буртиком М20Х1,5 ЛК 0012-00 |
Загрузка ...
|
|
| 6 | Гайка М4-011 ГОСТ 5927-62 | Гайка М4-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 7 | Шайба пружинная 4Н ГОСТ 6402-61 | Шайба пружинная 4Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 8 | Шайба 4-001 ГОСТ 11371-68 | Шайба 4-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 9 | 700.15.03.079-1 | Маховик |
Загрузка ...
|
|
| 10 | 700.15.03.084 | Гайка накидная |
Загрузка ...
|
|
| 11 | Проволока КО 1Х100 мм ГОСТ 792-67 | Проволока КО 1Х100 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 12 | 700.15.00.042 | Кольцо |
Загрузка ...
|
|
| 14 | 700.15.03.100 | Свеча накаливания в сборе |
Загрузка ...
|
|
| 15 | 700.15.03.082 | Гайка |
Загрузка ...
|
|
| 16 | 700.15.03.023 | Шайба |
Загрузка ...
|
|
| 17 | 700.15.03.078 | Игла |
Загрузка ...
|
|
| 18 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 18 | 700.15.00.043 | Прокладка |
Загрузка ...
|
|
| 19 | 700.15.03.015 | Шайба |
Загрузка ...
|
|
| 20 | Болт М6Х20-021 ГОСТ 7805-62 | Болт М6Х20-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 21 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 22 | 700.15.03.088 | Ввертыш |
Загрузка ...
|
|
| 23 | Кольцо 16Х22 МН 4152-62 | Кольцо 16Х22 МН 4152-62 |
Загрузка ...
|
|
| 24 | 700.15.03.055 | Втулка |
Загрузка ...
|
|
| 25 | Винт М4Х25-011 ГОСТ 1489-62 | Винт М4Х25-011 ГОСТ 1489-62 |
Загрузка ...
|
|
| 26 | Винт М4Х8-001 ГОСТ 1489-52 | Винт М4Х8-001 ГОСТ 1489-52 |
Загрузка ...
|
|
| 27 | 700.15.03.110 | Корпус иглы в сборе |
Загрузка ...
|
|
| 28 | Кольцо 18Х24 МН 4152-62 | Кольцо 18Х24 МН 4152-62 |
Загрузка ...
|
|
| 29 | 700.15.03.086 | Крышка |
Загрузка ...
|
|
| 30 | Прокладка 20Х25 ЛК 02470-00 | Прокладка 20Х25 ЛК 02470-00 |
Загрузка ...
|
|
| 31 | Винт М4Х12-001 ГОСТ 1489-62 | Винт М4Х12-001 ГОСТ 1489-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
