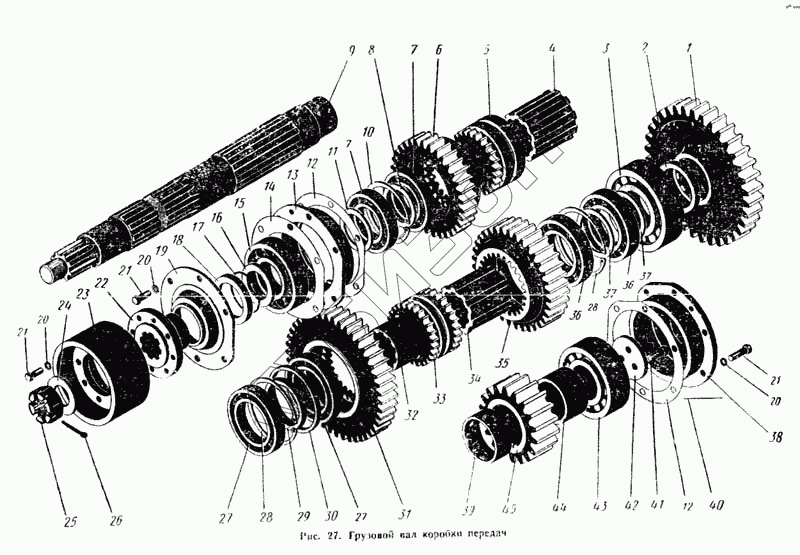

Графический каталог запасных частей к технике: ПТЗ К-700. Грузовой вал коробки передач
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.17.01.000-1 | 700.17.01.000-1 | Коробка передач |
Загрузка ...
|
|
| 700А.17.01.010 | 700А.17.01.010 | Вал ведущий в сборе |
Загрузка ...
|
|
| 700.17.01.020 | 700.17.01.020 | Опора левая в сборе |
Загрузка ...
|
|
| 700.17.01.150 | 700.17.01.150 | Крышка в сборе |
Загрузка ...
|
|
| 1 | 700.17.01.083 | Шестерня |
Загрузка ...
|
|
| 2 | 700.17.01.104-6 | Втулка |
Загрузка ...
|
|
| 3 | Роликоподшипник 92616К ГОСТ 8328-57 | Роликоподшипник 92616К ГОСТ 8328-57 |
Загрузка ...
|
|
| 4 | 700.17.01.402-02 | Втулка шлицевая |
Загрузка ...
|
|
| 5 | 700.17.01.097-2 | Муфта |
Загрузка ...
|
|
| 6 | 700.17.01.074 | Шестерня |
Загрузка ...
|
|
| 7 | Шарикоподшипник 214 ГОСТ 8338-57 | Шарикоподшипник 214 ГОСТ 8338-57 |
Загрузка ...
|
|
| 8 | 700.17.01.106-3 | Кольцо |
Загрузка ...
|
|
| 9 | 700.17.01.102 | Вал грузовой |
Загрузка ...
|
|
| 10 | Кольцо ВЭ-125 ГОСТ 9301-59 | Кольцо ВЭ-125 ГОСТ 9301-59 |
Загрузка ...
|
|
| 11 | 700.17.01.106-2 | Кольцо |
Загрузка ...
|
|
| 12 | 700.17.01.109-2 | Прокладка |
Загрузка ...
|
|
| 13 | 700.17.01.094 | Обойма |
Загрузка ...
|
|
| 14 | 700.17.01.109-1 | Прокладка |
Загрузка ...
|
|
| 15 | Шарикоподшипник 314 ГОСТ 8338-57 | Шарикоподшипник 314 ГОСТ 8338-57 |
Загрузка ...
|
|
| 16 | 700.17.01.394 | Кольцо |
Загрузка ...
|
|
| 17 | Пружина АСК-75-2 | Пружина АСК-75-2 |
Загрузка ...
|
|
| 18 | Уплотнение ЛК БСК-75-100-12/14 | Уплотнение ЛК БСК-75-100-12/14 |
Загрузка ...
|
|
| 19 | 700.17.01.095-1 | Крышка |
Загрузка ...
|
|
| 20 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 21 | Болт М12Х35-021 ГОСТ 7808-62 | Болт М12Х35-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 22 | 700.17.01.098 | Ступина барабана |
Загрузка ...
|
|
| 23 | 700.17.01.099 | Барабан |
Загрузка ...
|
|
| 24 | Шайба 42 ГОСТ 11371-68 | Шайба 42 ГОСТ 11371-68 |
Загрузка ...
|
|
| 25 | 700.17.01.427 | Гайка |
Загрузка ...
|
|
| 26 | Шплинт Х880-001 ГОСТ 397-66 | Шплинт Х880-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 27 | Шарикоподшипник 118 ГОСТ 8338-57 | Шарикоподшипник 118 ГОСТ 8338-57 |
Загрузка ...
|
|
| 28 | Кольцо ВЭ-140 ГОСТ 9301-59 | Кольцо ВЭ-140 ГОСТ 9301-59 |
Загрузка ...
|
|
| 29 | 700.17.01.476 | Кольцо промежуточное |
Загрузка ...
|
|
| 30 | 700.17.01.477 | Кольцо |
Загрузка ...
|
|
| 31 | 700.17.01.078 | Шестерня |
Загрузка ...
|
|
| 32 | 700.17.01.101-1 | Втулка |
Загрузка ...
|
|
| 33 | 700.17.01.096-2 | Муфта |
Загрузка ...
|
|
| 34 | 700.17.01.402-01 | Втулка шлицевая |
Загрузка ...
|
|
| 35 | 700.17.01.082 | Шестерня |
Загрузка ...
|
|
| 36 | Шарикоподшипник 216 ГОСТ 8338-57 | Шарикоподшипник 216 ГОСТ 8338-57 |
Загрузка ...
|
|
| 37 | 700.17.01.106-5 | Кольцо |
Загрузка ...
|
|
| 38 | 700.17.01.112-1 | Крышка |
Загрузка ...
|
|
| 39 | 700.17.01.486 | Втулка |
Загрузка ...
|
|
| 40 | Проволока КО 1,6Х500 мм ГОСТ 792-67 | Проволока КО 1,6Х500 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 41 | Болт III М12Х35-106 ГОСТ 7808-62 | Болт III М12Х35-106 ГОСТ 7808-62 |
Загрузка ...
|
|
| 42 | 700.17.01.113-2 | Шайба |
Загрузка ...
|
|
| 43 | Роликоподшипник 92614К ГОСТ 8328-57 | Роликоподшипник 92614К ГОСТ 8328-57 |
Загрузка ...
|
|
| 44 | 700.17.01.104-3 | Втулка |
Загрузка ...
|
|
| 45 | 700.17.01.085 | Шестерня |
Загрузка ...
|
