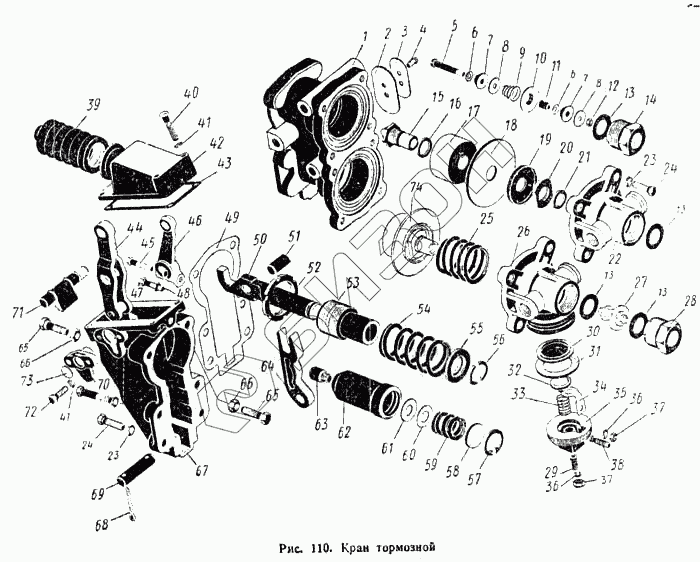

Графический каталог запасных частей к технике: ПТЗ К-700. Кран тормозной
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
65
65
66
66
67
68
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 130-3514010-Б | 130-3514010-Б | Кран тормозной в сборе |
Загрузка ...
|
|
| 120-3720100 | 120-3720100 | Колодка контактная в сборе |
Загрузка ...
|
|
| 130-3514100-Б | 130-3514100-Б | Пружина уравно вешивающая малая в сборе |
Загрузка ...
|
|
| 1 | 130-3514020-Б | Корпус крана |
Загрузка ...
|
|
| 2 | 130-3514175 | Уплотнитель выпускного отверстия |
Загрузка ...
|
|
| 3 | 130-3514176 | Крышка выпускного отверстия |
Загрузка ...
|
|
| 4 | 440778-П8 | Винт М5Х12 |
Загрузка ...
|
|
| 5 | 130-3514240-В | Стержень клапана |
Загрузка ...
|
|
| 6 | 130-3514285 | Шайба клапана малая |
Загрузка ...
|
|
| 7 | 130-3514211 | Корпус клапана |
Загрузка ...
|
|
| 8 | 130-3514213 | Шайба клапана большая |
Загрузка ...
|
|
| 9 | 127-3514238 | Пружина клапана |
Загрузка ...
|
|
| 10 | 130-3514232 | Седло клапана |
Загрузка ...
|
|
| 11 | 130-3514243 | Трубка стержня клапана |
Загрузка ...
|
|
| 12 | 250462-П8 | Гайка М4 |
Загрузка ...
|
|
| 13 | 127-3514237-А | Прокладка седла уплотнительная клапана |
Загрузка ...
|
|
| 14 | 130-3514217 | Пробка |
Загрузка ...
|
|
| 15 | 130-3514235-Б | Седло выпускное |
Загрузка ...
|
|
| 16 | 130-3514236 | Прокладка седла |
Загрузка ...
|
|
| 17 | 130-3514067 | Направляющая диафрагмы |
Загрузка ...
|
|
| 18 | 130-3514080 | Диафрагма |
Загрузка ...
|
|
| 19 | 130-3514091 | Шайба диафрагмы |
Загрузка ...
|
|
| 20 | 130-3514219 | Гайка диафрагмы |
Загрузка ...
|
|
| 21 | 130-3514239 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | 130-3514033-Б | Крышка тормозного крана |
Загрузка ...
|
|
| 23 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 24 | 201458-П8 | Болт М8Х25 |
Загрузка ...
|
|
| 25 | 130-3514085 | Пружина диафрагмы возвратная |
Загрузка ...
|
|
| 26 | 130-3514032-Б | Крышка нижняя |
Загрузка ...
|
|
| 27 | 130-3514210-А2 | Клапан в сборе |
Загрузка ...
|
|
| 28 | 130-3514215 | Пробка |
Загрузка ...
|
|
| 29 | 120-3720105 | Болт контактный с контактом в сборе |
Загрузка ...
|
|
| 30 | 120-3720095 | Диафрагма стоп-сигнала |
Загрузка ...
|
|
| 31 | 150Ю-3720116 | Прокладка контактной колодки |
Загрузка ...
|
|
| 32 | 120-3720085 | Контакт в сборе |
Загрузка ...
|
|
| 33 | 120-3720092 | Пружина контакта |
Загрузка ...
|
|
| 34 | 120-3720112-Б | Шина контактная |
Загрузка ...
|
|
| 35 | 120-3720102 | Колодка контактная |
Загрузка ...
|
|
| 36 | 252003-П29 | Шайба |
Загрузка ...
|
|
| 37 | 250464-П29 | Гайка М5 |
Загрузка ...
|
|
| 38 | 164-3720111 | Болт стоп-сигнала |
Загрузка ...
|
|
| 39 | 130-3514275 | Чехол тяги защитный |
Загрузка ...
|
|
| 40 | 200214-П8 | Болт М6 |
Загрузка ...
|
|
| 41 | 252134-П2 | Шайба пружинная |
Загрузка ...
|
|
| 42 | 130-3514263 | Крышка корпуса рычагов |
Загрузка ...
|
|
| 43 | 130-3514279 | Прокладка |
Загрузка ...
|
|
| 44 | 130-3514140-Б | Рычаг в сборе |
Загрузка ...
|
|
| 45 | 201422-П8 | Болт М6Х25 |
Загрузка ...
|
|
| 46 | 130-3514253 | Рычаг ручного привода |
Загрузка ...
|
|
| 47 | 250508-П8 | Гайка М6 |
Загрузка ...
|
|
| 48 | 201425-П8 | Болт М6Х32 |
Загрузка ...
|
|
| 49 | 130-3514023 | Прокладка корпуса |
Загрузка ...
|
|
| 50 | 130-3514105 | Шток |
Загрузка ...
|
|
| 51 | 130-3514167 | Ось рычага |
Загрузка ...
|
|
| 52 | 303193-П8 | Гайка |
Загрузка ...
|
|
| 53 | 130-3514108 | Направляющая штока |
Загрузка ...
|
|
| 54 | 130-3514104 | Пружина уравновешивающая большая |
Загрузка ...
|
|
| 55 | 130-3514107-А | Шайба опорная штока |
Загрузка ...
|
|
| 56 | 130-3514287 | Полукольцо стопорное |
Загрузка ...
|
|
| 57 | 307710-П2 | Кольцо замковое |
Загрузка ...
|
|
| 58 | 130-3514096 | Шайба пружины опорная |
Загрузка ...
|
|
| 59 | 130-3514146 | Ось малого рычага |
Загрузка ...
|
|
| 59 | 130-3514101-Б | Пружина уравновешивающая |
Загрузка ...
|
|
| 60 | 130-3514115-Б | Прокладка регулировочная |
Загрузка ...
|
|
| 61 | 252007-П8 | Шайба 12 |
Загрузка ...
|
|
| 62 | 130-3514102-Б | Стакан уравновешивающей пружины |
Загрузка ...
|
|
| 63 | 130-3514087 | Пятка стакана |
Загрузка ...
|
|
| 64 | 130-3514143-Б | Рычаг малый |
Загрузка ...
|
|
| 65 | 301294-П8 | Болт |
Загрузка ...
|
|
| 66 | 250510-П8 | Гайка М8 |
Загрузка ...
|
|
| 67 | 130-3514251 | Корпус рычагов |
Загрузка ...
|
|
| 68 | 258053-П8 | Шплинт 4Х25 |
Загрузка ...
|
|
| 70 | 130-3514265 | Крышка валика ручного привода |
Загрузка ...
|
|
| 71 | 130-3514255 | Валик рычага ручного привода |
Загрузка ...
|
|
| 72 | 201420-П8 | Болт М6Х20 |
Загрузка ...
|
|
| 73 | 260305-П8 | Заглушка 16 |
Загрузка ...
|
|
| 74 | 130-3514075-Б | Диафрагма в сборе |
Загрузка ...
|
|
| 75 | 201462-П8 | Болт М8Х35 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
