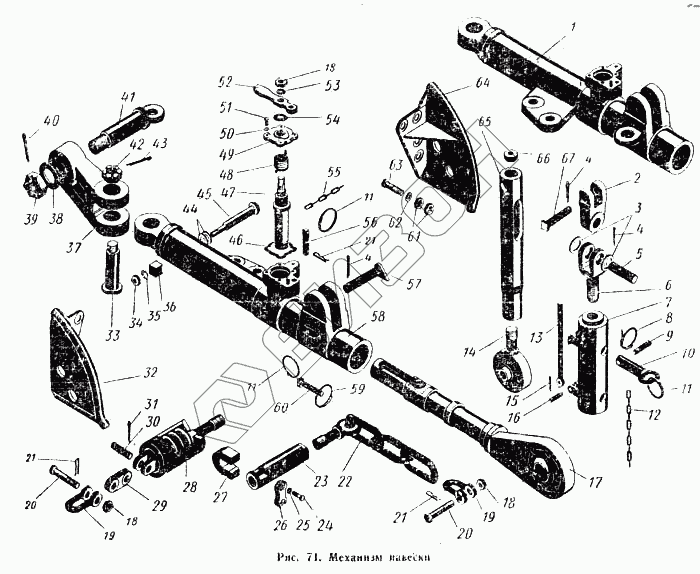

Графический каталог запасных частей к технике: ПТЗ К-700. Механизм навески
1
2
3
4
4
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.46.28.070-2 | 700.46.28.070-2 | Раскос вертикальный в сборе |
Загрузка ...
|
|
| 700.46.28.000 | 700.46.28.000 | Механизм навески |
Загрузка ...
|
|
| 700.46.28.400-1 | 700.46.28.400-1 | Тяга правая |
Загрузка ...
|
|
| 700.46.28.290 | 700.46.28.290 | Раскос горизонтальный в сборе |
Загрузка ...
|
|
| 700.46.28.410-1 | 700.46.28.410-1 | Тяга левая |
Загрузка ...
|
|
| 1 | 700.46.28.420-1 | Корпус правой тяги (со штифтом 12Пр/2аХ15) |
Загрузка ...
|
|
| 2 | 700.46.28.054-2 | Вилка |
Загрузка ...
|
|
| 3 | Шайба 30-001 ГОСТ 11371-68 | Шайба 30-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 4 | Шплинт 6,3Х45-001 ГОСТ 397-66 | Шплинт 6,3Х45-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 5 | 700.46.28.057-1 | Ось |
Загрузка ...
|
|
| 6 | 700.46.28.053 | Винт |
Загрузка ...
|
|
| 7 | 700.46.28.090-1 | Труба наружная в сборе |
Загрузка ...
|
|
| 8 | 700.46.28.204-1 | Кольцо |
Загрузка ...
|
|
| 9 | 700.46.28.203 | Чека |
Загрузка ...
|
|
| 10 | 700.46.28.210 | Палец в сборе |
Загрузка ...
|
|
| 11 | 700.46.28.029 | Кольцо |
Загрузка ...
|
|
| 12 | 700.46.23.031-01 | Цепь Т-1-А5 ГОСТ 7070-64 |
Загрузка ...
|
|
| 13 | 700.46.28.011 | Рукоятка |
Загрузка ...
|
|
| 14 | 700.46.28.080 | Шарнир нижний а сборе |
Загрузка ...
|
|
| 15 | Шплинт 3,2Х20-001 ГОСТ 397-66 | Шплинт 3,2Х20-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 16 | 700.46.28.012 | Ось |
Загрузка ...
|
|
| 17 | 700.46.28.440 | Тяга выдвижная в сборе |
Загрузка ...
|
|
| 18 | Гайка М20Х1,5-011 ГОСТ 5927-62 | Гайка М20Х1,5-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 19 | 700.46.28.071 | Звено соединительное |
Загрузка ...
|
|
| 20 | 700.46.28.088 | Ось |
Загрузка ...
|
|
| 21 | Шплинт пружинный 18 | Шплинт пружинный 18 |
Загрузка ...
|
|
| 22 | 700.46.28.330 | Цепь оплотная в сборе |
Загрузка ...
|
|
| 23 | 700.46.28.164-2 | Трубка стяжная |
Загрузка ...
|
|
| 24 | Винт 12Х40-011 ГОСТ 10338-63 | Винт 12Х40-011 ГОСТ 10338-63 |
Загрузка ...
|
|
| 25 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 26 | 700.46.28.273 | Крышка |
Загрузка ...
|
|
| 27 | 700.46.28.228-2 | Хомут |
Загрузка ...
|
|
| 28 | 700.46.28.300 | Демпфер в сборе |
Загрузка ...
|
|
| 29 | 700.46.28.072-1 | Ушко |
Загрузка ...
|
|
| 30 | 700.46.28.073 | Палец |
Загрузка ...
|
|
| 31 | Шплинт 5Х28-001 ГОСТ 397-66 | Шплинт 5Х28-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 32 | 700.46.28.263-1 | Упор левый |
Загрузка ...
|
|
| 33 | 700.46.28.098 | Ось |
Загрузка ...
|
|
| 34 | Гайка М16-011 ГОСТ 5927-62 | Гайка М16-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 35 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 36 | 700.46.28.254-1 | Фиксатор |
Загрузка ...
|
|
| 37 | 700.46.28.097 | Рычаг |
Загрузка ...
|
|
| 38 | Шайба 48-001 ГОСТ 11371-68 | Шайба 48-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 39 | 700.46.28.275 | Гайка М48Х2 кл. 3 |
Загрузка ...
|
|
| 40 | Шплинт 8Х90-001 ГОСТ 397-66 | Шплинт 8Х90-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 41 | 700.46.28.219 | Ось |
Загрузка ...
|
|
| 42 | Гайка М36Х3-011 ГОСТ 5933-62 | Гайка М36Х3-011 ГОСТ 5933-62 |
Загрузка ...
|
|
| 43 | Шплинт 6,3Х70-001 ГОСТ 397-66 | Шплинт 6,3Х70-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 44 | 700.46.28.249 | Прокладка |
Загрузка ...
|
|
| 45 | 700.46.28.243 | Упор |
Загрузка ...
|
|
| 46 | 700.46.28.241-1 | Прокладка |
Загрузка ...
|
|
| 47 | 700.46.28.231-1 | Стопор |
Загрузка ...
|
|
| 48 | 700.46.28.232 | Пружина |
Загрузка ...
|
|
| 49 | 700.46.28.237-1 | Крышка |
Загрузка ...
|
|
| 50 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 51 | Болт М8Х20-021 ГОСТ 7808-02 | Болт М8Х20-021 ГОСТ 7808-02 |
Загрузка ...
|
|
| 52 | 700.46.28.229 | Рукоятка |
Загрузка ...
|
|
| 53 | Шайба пружинная 20Н ГОСТ 6402-61 | Шайба пружинная 20Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 54 | Кольцо СП 42-29-5 ГОСТ 6308-14 | Кольцо СП 42-29-5 ГОСТ 6308-14 |
Загрузка ...
|
|
| 55 | 700.46.28.031-02 | Цепь Т-1-А5 ГОСТ 7070-64 |
Загрузка ...
|
|
| 56 | 700.46.28.266 | Чека замка |
Загрузка ...
|
|
| 57 | 700.46.28.251 | Ось |
Загрузка ...
|
|
| 58 | 700.46.28.430-1 | Корпус левой тяги (со штифтом цилиндрический 12Пр2/2аХ50) |
Загрузка ...
|
|
| 59 | 700.46.28.272 | Кольцо |
Загрузка ...
|
|
| 60 | 700.46.28.271 | Чека |
Загрузка ...
|
|
| 61 | Гайка М20-011 ГОСТ 5927-62 | Гайка М20-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 62 | Шайба 20-001 ГОСТ 11371-68 | Шайба 20-001 ГОСТ 11371- 68 |
Загрузка ...
|
|
| 63 | Болт М20Х70-021 ГОСТ 7808-62 | Болт М20Х70-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 64 | 700.46.28.252-1 | Упор правый |
Загрузка ...
|
|
| 65 | 700.46.28.248 | Труба внутренняя |
Загрузка ...
|
|
| 66 | 700.46.28.274 | Заглушка |
Загрузка ...
|
|
| 67 | 700.46.28.258 | Ось |
Загрузка ...
|
