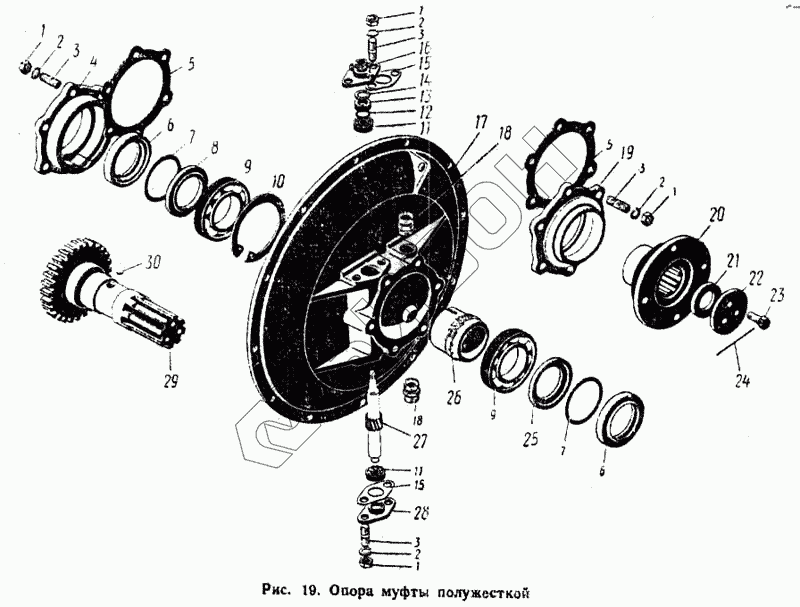

Графический каталог запасных частей к технике: ПТЗ К-700. Опора муфты полужесткой
1
1
1
1
2
2
2
2
3
3
3
3
4
5
5
6
6
7
7
8
9
9
10
11
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.16.05.000-1 | 700.16.05.000-1 | Опора муфты полужесткой |
Загрузка ...
|
|
| 1 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 2 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 3 | Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765- | Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765-66 |
Загрузка ...
|
|
| 4 | 700.16.05.014 | Крышка |
Загрузка ...
|
|
| 5 | 700.16.05.018 | Прокладка |
Загрузка ...
|
|
| 6 | Уплотнение ЛК БСК-75-100-12/14 | Уплотнение ЛК БСК-75-100-12/14 |
Загрузка ...
|
|
| 7 | Пружина АСК-75-2 | Пружина АСК-75-2 |
Загрузка ...
|
|
| 8 | 700.16.05.016-02 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 9 | Шарикоподшипник 213 ГОСТ 8338-57 | Шарикоподшипник 213 ГОСТ 8338-57 |
Загрузка ...
|
|
| 10 | Кольцо ВЭ-120 ГОСТ 9301-59 | Кольцо ВЭ-120 ГОСТ 9301-59 |
Загрузка ...
|
|
| 11 | Шарикоподшипник 201 ГОСТ 8338-57 | Шарикоподшипник 201 ГОСТ 8338-57 |
Загрузка ...
|
|
| 12 | Пружина АСК-10-2 | Пружина АСК-10-2 |
Загрузка ...
|
|
| 13 | Уплотнение ЛК АСК-10-25-7 | Уплотнение ЛК АСК-10-25-7 |
Загрузка ...
|
|
| 14 | 700.16.05.025 | Шайба |
Загрузка ...
|
|
| 15 | 700.16.05.027 | Прокладка |
Загрузка ...
|
|
| 16 | 700.16.05.024-1 | Крышка |
Загрузка ...
|
|
| 17 | 700.16.05.013-1 | Крышка опорная |
Загрузка ...
|
|
| 18 | Штуцер проходной ШП-10/12 ОН-13-11-58 | Штуцер проходной ШП-10/12 ОН-13-11-58 |
Загрузка ...
|
|
| 19 | 700.16.05.029 | Крышка |
Загрузка ...
|
|
| 20 | 700.16.05.010 | Фланец в сборе |
Загрузка ...
|
|
| 21 | 700.10.05.021 | Прокладка |
Загрузка ...
|
|
| 22 | 700.16.05.019 | Шайба |
Загрузка ...
|
|
| 23 | Болт III М10Х25-21 ГОСТ 7808-62 | Болт III М10Х25-21 ГОСТ 7808-62 |
Загрузка ...
|
|
| 24 | Проволока КО 1,6Х250 мм ГОСТ 792-67 | Проволока КО 1,6Х250 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 25 | 700.16.05.016-01 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 26 | 700.16.05.023 | Шестерня |
Загрузка ...
|
|
| 27 | 700.16.05.026 | Валик |
Загрузка ...
|
|
| 28 | 700.16.05.028-1 | Крышка |
Загрузка ...
|
|
| 29 | 700.16.05.015-1 | Вал |
Загрузка ...
|
|
| 30 | 700.16.05.022 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
