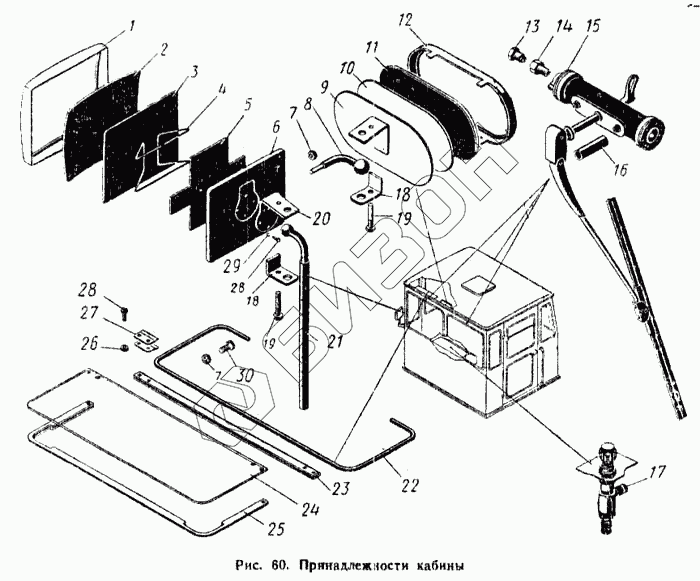

Графический каталог запасных частей к технике: ПТЗ К-700. Принадлежности кабины
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.82.01.040 | 700.82.01.040 | Зеркало в сборе |
Загрузка ...
|
|
| 700.82.01.010 | 700.82.01.010 | Зеркало в сборе |
Загрузка ...
|
|
| 700.82.00.000 | 700.82.00.000 | Принадлежности кабины |
Загрузка ...
|
|
| 700.82.04.000 | 700.82.04.000 | Козырек противосолнечный |
Загрузка ...
|
|
| 1 | 700.82.01.023 | Ободок |
Загрузка ...
|
|
| 2 | 700.82.01.021 | Зеркало |
Загрузка ...
|
|
| 3 | 700.82.01.022 | Прокладка |
Загрузка ...
|
|
| 4 | 700.82.01.027 | Пружина |
Загрузка ...
|
|
| 5 | 700.82.01.025 | Пластина |
Загрузка ...
|
|
| 6 | 700.82.01.026 | Корпус |
Загрузка ...
|
|
| 7 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 8 | 700.82.00.020-1 | Кронштейн |
Загрузка ...
|
|
| 9 | 700.82.01.030 | Основание в сборе |
Загрузка ...
|
|
| 10 | 700.82.01.011 | Прокладка |
Загрузка ...
|
|
| 11 | 700.82.01.012 | Зеркало |
Загрузка ...
|
|
| 12 | 700.82.01.019 | Обечайка |
Загрузка ...
|
|
| 13 | 700.82.00.017 | Ниппель |
Загрузка ...
|
|
| 14 | 700.82.00.016 | Штуцер |
Загрузка ...
|
|
| 15 | 700.82.07.000 | Стеклоочиститель |
Загрузка ...
|
|
| 16 | 700.82.00.023 | Втулка |
Загрузка ...
|
|
| 17 | 700.82.00.010 | Воздушный кран Кр11 |
Загрузка ...
|
|
| 18 | 700.82.00.018-1 | Прижим |
Загрузка ...
|
|
| 19 | Болт М8Х40-021 ГОСТ 7811-62 | Болт М8Х40-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 20 | 700.82.01.024 | Фланец |
Загрузка ...
|
|
| 21 | 700.82.00.030 | Стойка в сборе |
Загрузка ...
|
|
| 22 | 700.82.04.012 | Скоба |
Загрузка ...
|
|
| 23 | 700.82.04.015 | Обечайка верхняя |
Загрузка ...
|
|
| 24 | 700.82.04.014 | Козырек |
Загрузка ...
|
|
| 25 | 700.82.04.011 | Обечайка нижняя |
Загрузка ...
|
|
| 26 | Гайка М4-011 ГОСТ 5927-62 | Гайка М4-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 27 | 700.82.04.017 | Скоба |
Загрузка ...
|
|
| 28 | Винт М4Х12-001 ГОСТ 1489-62 | Винт М4Х12-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 29 | Шайба пружинная 4Н ГОСТ 6402-61 | Шайба пружинная 4Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 30 | Болт М8Х25-021 ГОСТ 7808-62 | Болт М8Х25-021 ГОСТ 7808-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
