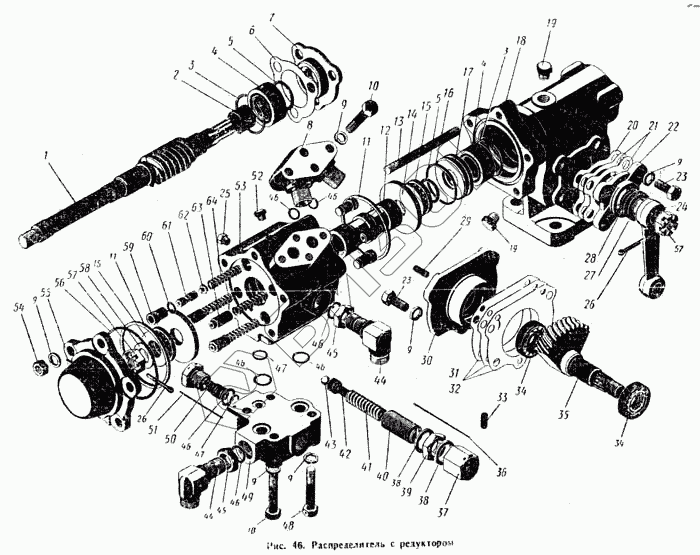

Графический каталог запасных частей к технике: ПТЗ К-700. Распределитель с редуктором
1
2
3
3
4
4
5
5
6
7
8
9
9
9
9
9
9
10
10
11
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
36
37
38
38
39
40
41
42
43
44
44
45
45
46
46
46
46
46
46
46
47
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.34.22.030 | 700.34.22.030 | Корпус клапана в сборе |
Загрузка ...
|
|
| 700.34.22.010-3 | 700.34.22.010-3 | Корпус золотника в сборе |
Загрузка ...
|
|
| 700.34.22.040 | 700.34.22.040 | Червяк в сборе |
Загрузка ...
|
|
| 700.34.22.000-5 | 700.34.22.000-5 | Распределитель с редуктором |
Загрузка ...
|
|
| 1 | 700.34.22.018-1 | Червяк |
Загрузка ...
|
|
| 2 | 700.34.22.053 | Втулка |
Загрузка ...
|
|
| 3 | 700.34.22.054 | Кольцо стопорное |
Загрузка ...
|
|
| 4 | Подшипник игольчатый 4074106 ГОСТ 4657-6 | Подшипник игольчатый 4074106 ГОСТ 4657-62 |
Загрузка ...
|
|
| 5 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 6 | 700.34.22.032-1 | Прокладка |
Загрузка ...
|
|
| 7 | 700.34.22.069 | Крышка |
Загрузка ...
|
|
| 8 | 700.34.22.037-1 | Колодка |
Загрузка ...
|
|
| 9 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 10 | Болт М12Х65-021 ГОСТ 7811-62 | Болт М12Х65-021 ГОСТ 7811- 62 |
Загрузка ...
|
|
| 11 | 700.34.22.061 | Кольцо упорное |
Загрузка ...
|
|
| 12 | 700.34.22.012-1 | Золотник |
Загрузка ...
|
|
| 13 | Шпилька АМ12Х1,23Х140 (15/30)-026 ГОСТ 1 | Шпилька АМ12Х1,23Х140 (15/30)-026 ГОСТ 11765-66 |
Загрузка ...
|
|
| 14 | 700.34.22.026 | Шайба золотника |
Загрузка ...
|
|
| 15 | Шарикоподшипник 8305 ГОСТ 6874-54 | Шарикоподшипник 8305 ГОСТ 6874-54 |
Загрузка ...
|
|
| 16 | Кольцо У-65Х60-4 ГОСТ 9833-61 | Кольцо У-65Х60-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 17 | 700.34.22.027-1 | Втулка уплотнительная |
Загрузка ...
|
|
| 18 | 700.34.22.017-1 | Картер рулевого механизма |
Загрузка ...
|
|
| 19 | Пробка КГ-3/8 "-026 ГОСТ 12720-67 | Пробка КГ-3/8 "-026 ГОСТ 12720-67 |
Загрузка ...
|
|
| 20 | 700.34.22.034-1 | Прокладка |
Загрузка ...
|
|
| 21 | 700.34.22.034-3 | Прокладка |
Загрузка ...
|
|
| 22 | 700.34.22.024 | Крышка |
Загрузка ...
|
|
| 23 | Болт М1,2Х1,25Х30-021 ГОСТ 7808-62 | Болт М1,2Х1,25Х30-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 24 | 700.34.22.025 | Сошка |
Загрузка ...
|
|
| 25 | Пробка КГ-1/8"-026 ГОСТ 12720-67 | Пробка КГ-1/8"-026 ГОСТ 12720-67 |
Загрузка ...
|
|
| 26 | Шплинт 4Х36-00 ГОСТ 397-66 | Шплинт 4Х36-00 ГОСТ 397-66 |
Загрузка ...
|
|
| 27 | Уплотнение ЛК ЕСК-25-42-9/10 | Уплотнение ЛК ЕСК-25-42-9/10 |
Загрузка ...
|
|
| 28 | Пружина АСК-25-2 | Пружина АСК-25-2 |
Загрузка ...
|
|
| 29 | Штифт цилиндрический 8Пр2/2аХ22 ГОСТ 312 | Штифт цилиндрический 8Пр2/2аХ22 ГОСТ 3128-60 |
Загрузка ...
|
|
| 30 | 700.34.22.023 | Крышка |
Загрузка ...
|
|
| 31 | 700.34.22.033-1 | Прокладка |
Загрузка ...
|
|
| 32 | 700.34.22.033-3 | Прокладка |
Загрузка ...
|
|
| 33 | 315-141-2 | Пломба |
Загрузка ...
|
|
| 34 | Роликоподшипник 7205 ГОСТ 333-59 | Роликоподшипник 7205 ГОСТ 333-59 |
Загрузка ...
|
|
| 35 | 700.34.22.019 | Сектор |
Загрузка ...
|
|
| 36 | Проволока КО 1Х400 мм ГОСТ 792-67 | Проволока КО 1Х400 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 37 | 700.34.22.043 | Колпачок |
Загрузка ...
|
|
| 38 | 700.34.22.042 | Прокладка |
Загрузка ...
|
|
| 39 | 700.34.22.063 | Гайка |
Загрузка ...
|
|
| 40 | 700.34.22.041 | Винт регулировочный |
Загрузка ...
|
|
| 41 | 700.34.22.028 | Пружина |
Загрузка ...
|
|
| 42 | 700.34.22.039 | Направляющая |
Загрузка ...
|
|
| 43 | Шарик БV 12,7 мм ГОСТ 2722-60 | Шарик БV 12,7 мм ГОСТ 2722-60 |
Загрузка ...
|
|
| 44 | 700.34.22.044 | Угольник |
Загрузка ...
|
|
| 45 | Гайка М24Х1,5 ГОСТ 5929-62 | Гайка М24Х1,5 ГОСТ 5929-62 |
Загрузка ...
|
|
| 46 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 47 | Кольцо Н1-18Х14-4 ГОСТ 9833-61 | Кольцо Н1-18Х14-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 48 | Болт III М12Х65-021 ГОСТ 7811-62 | Болт III М12Х65-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 49 | 700.34.22.035 | Корпус клапана |
Загрузка ...
|
|
| 50 | 700.34.22.036 | Седло клапана |
Загрузка ...
|
|
| 51 | Проволока КО 1Х150 мм ГОСТ 792-67 | Проволока КО 1Х150 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 52 | "Пробка КГ-1/4""-026 ГОСТ 12720-67" | Пробка КГ-1/4"-026 ГОСТ 12720-67 |
Загрузка ...
|
|
| 53 | 700.34.22.011-2 | Корпус золотника |
Загрузка ...
|
|
| 54 | Гайка М12Х1,25-016 ГОСТ 5927-62 | Гайка М12Х1,25-016 ГОСТ 5927-62 |
Загрузка ...
|
|
| 55 | 700.34.22.021-2 | Крышка |
Загрузка ...
|
|
| 56 | Кольцо У-105Х100-4 ГОСТ 9833-61 | Кольцо У-105Х100-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 57 | Гайка М20Х1,5 ГОСТ 5919-62 | Гайка М20Х1,5 ГОСТ 5919-62 |
Загрузка ...
|
|
| 58 | Шайба 20-006 ГОСТ 11371-68 | Шайба 20-006 ГОСТ 11371- 68 |
Загрузка ...
|
|
| 59 | 700.34.22.057-1 | Гильза плунжера |
Загрузка ...
|
|
| 60 | Кольцо Н1-16Х12-4 ГОСТ 9833-61 | Кольцо Н1-16Х12-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 61 | 700.34.22.058 | Плунжер |
Загрузка ...
|
|
| 62 | 700.34.22.059-1 | Толкатель |
Загрузка ...
|
|
| 63 | 700.34.22.056 | Плунжер |
Загрузка ...
|
|
| 64 | 700.34.22.055 | Пружина плунжера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
