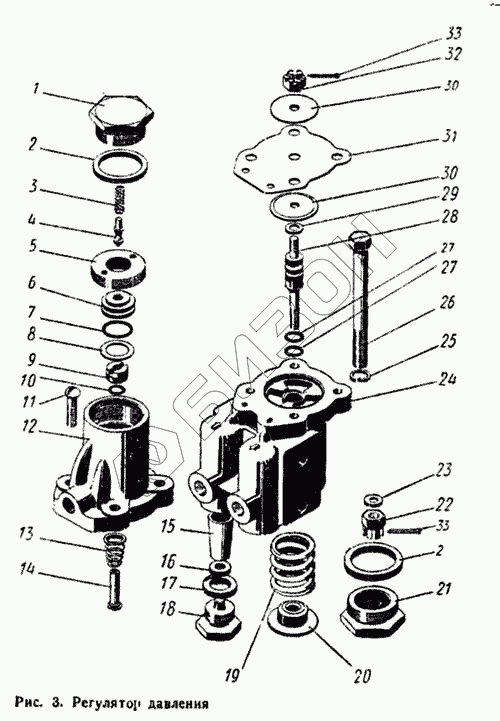

Графический каталог запасных частей к технике: ПТЗ К-700. Регулятор давления
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.10.30.020 | 700.10.30.020 | Шток в сборе |
Загрузка ...
|
|
| 700.10.30.000 | 700.10.30.000 | Регулятор давления в сборе |
Загрузка ...
|
|
| 1 | 700.10.30.042 | Пробка |
Загрузка ...
|
|
| 2 | 700.10.30.027 | Кольцо |
Загрузка ...
|
|
| 3 | 700.10.30.024 | Пружина |
Загрузка ...
|
|
| 4 | 700.10.30.017 | Клапан |
Загрузка ...
|
|
| 5 | 700.10.30.041 | Винт регулировочный |
Загрузка ...
|
|
| 6 | 700.10.30.023 | Седло клапана |
Загрузка ...
|
|
| 7 | 700.10.30.031 | Кольцо |
Загрузка ...
|
|
| 8 | 700.10.30.026 | Прокладка |
Загрузка ...
|
|
| 9 | 700.10.30.033-1 | Втулка |
Загрузка ...
|
|
| 10 | 700.10.30.034 | Кольцо |
Загрузка ...
|
|
| 11 | Винт М6Х18-001 ГОСТ 1489-62 | Винт М6Х18-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 12 | 700.10.30.032 | Корпус верхний |
Загрузка ...
|
|
| 13 | 700.10.30.016 | Пружина |
Загрузка ...
|
|
| 14 | 700.10.30.022 | Толкатель |
Загрузка ...
|
|
| 15 | 700.10.30.019 | Фильтр |
Загрузка ...
|
|
| 16 | 700.10.30.029 | Кольцо |
Загрузка ...
|
|
| 17 | 700.10.30.028 | Кольцо |
Загрузка ...
|
|
| 18 | 700.10.30.013 | Пробка |
Загрузка ...
|
|
| 19 | 700.10.30.015 | Пружина |
Загрузка ...
|
|
| 20 | 700.10.30.014 | Шайба упорная |
Загрузка ...
|
|
| 21 | 700.10.30.012 | Пробка |
Загрузка ...
|
|
| 22 | 700.10.30.021 | Гайка |
Загрузка ...
|
|
| 23 | Шайба 6-001 ГОСТ 11371-68 | Шайба 6-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 24 | 700.10.30.011 | Корпус нижний |
Загрузка ...
|
|
| 25 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 26 | Болт М8Х75-021 ГОСТ 7811-62 | Болт М8Х75-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 27 | 700.10.30.036 | Кольцо |
Загрузка ...
|
|
| 28 | 700.10.30.035 | Шток |
Загрузка ...
|
|
| 29 | 700.10.30.039 | Прокладка |
Загрузка ...
|
|
| 30 | 700.10.30.038 | Шайба |
Загрузка ...
|
|
| 31 | 700.10.30.037 | Диафрагма |
Загрузка ...
|
|
| 32 | Гайка М6-011 ГОСТ 5933-62 | Гайка М6-011 ГОСТ 5933-62 |
Загрузка ...
|
|
| 33 | Шплинт 1,6Х10-001 ГОСТ 397-66 | Шплинт 1,6Х10-001 ГОСТ 397-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
