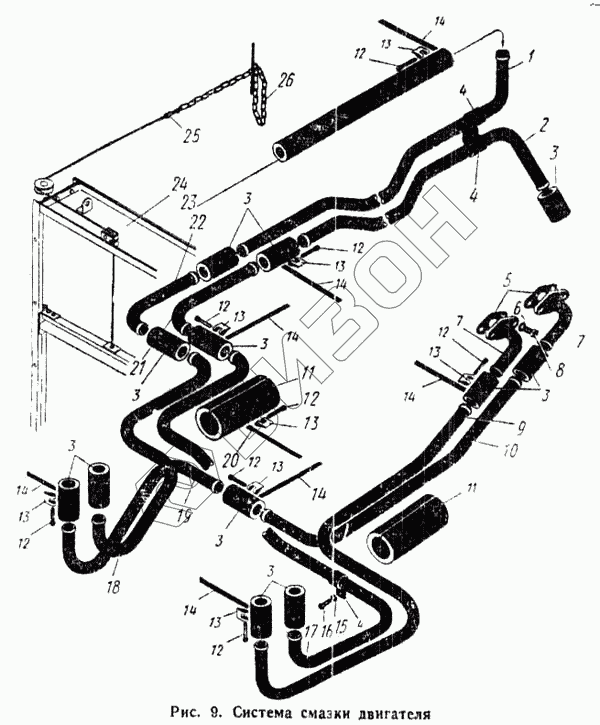

Графический каталог запасных частей к технике: ПТЗ К-700. Система смазки двигателя
1
2
3
3
3
3
3
3
3
3
4
4
4
5
6
7
7
8
9
10
11
11
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.14.00.000-3 | 700.14.00.000-3 | Система смазки |
Загрузка ...
|
|
| 1 | 700.14.08.018-29 | Труба |
Загрузка ...
|
|
| 2 | 700.14.08.018-27 | Труба |
Загрузка ...
|
|
| 3 | Рукав 1У20-15Х80 | Рукав 1У20-15Х80 |
Загрузка ...
|
|
| 4 | Хомутик подвесной одноместный ХПО-20Х7 | Хомутик подвесной одноместный ХПО-20Х7 |
Загрузка ...
|
|
| 5 | 700.14.08.022 | Прокладка |
Загрузка ...
|
|
| 6 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 7 | 700.14.08.010-1 | Патрубок в сборе |
Загрузка ...
|
|
| 8 | Болт М8Х20-021 ГОСТ 7308-62 | Болт М8Х20-021 ГОСТ 7308-62 |
Загрузка ...
|
|
| 9 | 700.14.08.018-21 | Труба |
Загрузка ...
|
|
| 10 | 700.14.08.018-10 | Труба |
Загрузка ...
|
|
| 11 | Рукав 4У42-15Х160 | Рукав 4У42-15Х160 |
Загрузка ...
|
|
| 12 | Шплинт ХШ | Шплинт ХШ |
Загрузка ...
|
|
| 13 | Рамка ХР | Рамка ХР |
Загрузка ...
|
|
| 14 | Лента ХЛ-300 | Лента ХЛ-300 |
Загрузка ...
|
|
| 15 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 16 | Болт М6Х16-021 ГОСТ 7805-62 | Болт М6Х16-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 17 | 700.14.08.018-30 | Труба |
Загрузка ...
|
|
| 18 | 700.14.08.018-31 | Труба |
Загрузка ...
|
|
| 19 | 700.14.08.018-22 | Труба |
Загрузка ...
|
|
| 20 | Лента ХЛ-475 | Лента ХЛ-475 |
Загрузка ...
|
|
| 21 | 700.14.08.018.26 | Труба |
Загрузка ...
|
|
| 22 | 700.14.08.018-28 | Труба |
Загрузка ...
|
|
| 23 | Рукав 1У20-15Х400 | Рукав 1У20-15Х400 |
Загрузка ...
|
|
| 24 | 700.14.00.090-2 | Блок масляных радиаторов |
Загрузка ...
|
|
| 25 | 700.14.00.014-1 | Скоба |
Загрузка ...
|
|
| 26 | 700.14.00.160 | Цепь в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
