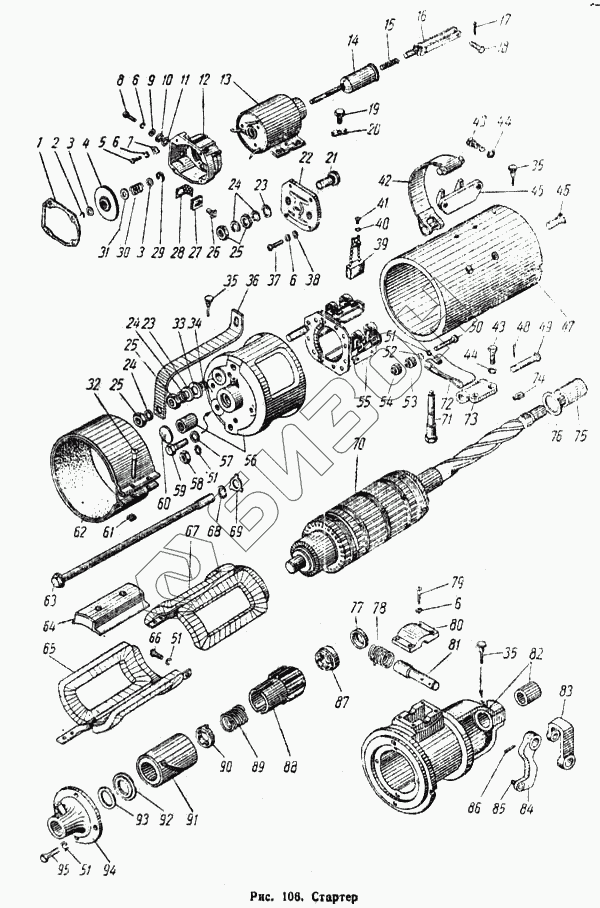

Графический каталог запасных частей к технике: ПТЗ К-700. Стартер
1
2
3
3
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
25
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СТ26-3708402 | СТ26-3708402 | Втулка подшипника |
Загрузка ...
|
|
| СТ26-3708302 | СТ26-3708302 | Втулка подшипника |
Загрузка ...
|
|
| СТ103-3708009 | СТ103-3708009 | Прокладка |
Загрузка ...
|
|
| РС103-3708000 | РС103-3708000 | Реле стартера в сборе |
Загрузка ...
|
|
| СК-СТ103-3708000 | СК-СТ103-3708000 | Стартер в сборе |
Загрузка ...
|
|
| 1 | РС25-3708006-Б | Прокладка крышки |
Загрузка ...
|
|
| 2 | РС25-3708013 | Скоба |
Загрузка ...
|
|
| 3 | МХ-021 | Шайба |
Загрузка ...
|
|
| 4 | РС25-3708030 | Диск контактный в сборе |
Загрузка ...
|
|
| 5 | МХ-1033 | Болт крепления корпуса |
Загрузка ...
|
|
| 6 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 6 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 6 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 7 | МХ-1032 | Шайба замковая |
Загрузка ...
|
|
| 8 | МХ-1146 | Болт выводной обмотки катушки реле стартера |
Загрузка ...
|
|
| 9 | 8Х-1497 | Шайба плоская |
Загрузка ...
|
|
| 10 | 1МЮ-37 | Шайба |
Загрузка ...
|
|
| 11 | МХ-0434 | Шайба |
Загрузка ...
|
|
| 12 | РС26-3708002-В | Корпус контактов реле стартера |
Загрузка ...
|
|
| 13 | РС103-3708200 | Катушка реле стартера с ярмом в сборе |
Загрузка ...
|
|
| 14 | РС100-3708050 | Якорь в сборе |
Загрузка ...
|
|
| 15 | РС6-3708015 | Пружина якоря |
Загрузка ...
|
|
| 16 | РС103-3708060 | Винт с серьгой в сборе |
Загрузка ...
|
|
| 17 | МХ-0955 | Шплинт разводной |
Загрузка ...
|
|
| 18 | СЛ-15-85Д | Штифт |
Загрузка ...
|
|
| 19 | МХ-1126 | Болт крепления реле привода стартера |
Загрузка ...
|
|
| 20 | МХ-0287 | Шайба замковая |
Загрузка ...
|
|
| 21 | РС25-3708011 | Болт контактный |
Загрузка ...
|
|
| 22 | РС25-3708073 | Крышка корпусов контактов |
Загрузка ...
|
|
| 23 | МХ-0825 | Шайба |
Загрузка ...
|
|
| 23 | МХ-0825 | Шайба |
Загрузка ...
|
|
| 24 | 7Х-4289 | Шайба пружинная |
Загрузка ...
|
|
| 24 | 7Х-4289 | Шайба пружинная |
Загрузка ...
|
|
| 25 | Х2-9302 | Гайка |
Загрузка ...
|
|
| 25 | Х2-9302 | Гайка |
Загрузка ...
|
|
| 26 | РС25-3708014 | Втулка |
Загрузка ...
|
|
| 27 | РС25-3708015 | Втулка |
Загрузка ...
|
|
| 28 | РС25-3708016 | Изоляция |
Загрузка ...
|
|
| 29 | РС100-2708003 | Шайба замковая |
Загрузка ...
|
|
| 30 | РС25-3708007 | Пружина |
Загрузка ...
|
|
| 31 | ВМ-335-37 | Шайба упорная |
Загрузка ...
|
|
| 32 | МХ-1041 | Винт |
Загрузка ...
|
|
| 33 | МХ-0037 | Шайба изоляционная |
Загрузка ...
|
|
| 34 | СТ25-3708106 | Втулка изоляционная |
Загрузка ...
|
|
| 35 | ГБФ-1561 | Масленка в сборе |
Загрузка ...
|
|
| 36 | СТ103-3708030 | Шина соединительная в сборе |
Загрузка ...
|
|
| 37 | МХ-1020 | Винт крепления крышки |
Загрузка ...
|
|
| 38 | Х-4034 | Шайба плоская |
Загрузка ...
|
|
| 39 | СТ26-3708050 | Щетка изолированная |
Загрузка ...
|
|
| 40 | М11-40076 | Шайба пружинная |
Загрузка ...
|
|
| 41 | 7Х-4196 | Винт |
Загрузка ...
|
|
| 42 | 236-3708706 | Хомут верхний в сборе |
Загрузка ...
|
|
| 43 | 201457-П29 | Болт |
Загрузка ...
|
|
| 44 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 45 | 236-3708702 | Кронштейн крепления стартера верхний |
Загрузка ...
|
|
| 46 | Х1-11-58 | Винт полюса |
Загрузка ...
|
|
| 47 | СТ103-3708101 | Корпус |
Загрузка ...
|
|
| 48 | 258039-П2 | Шплинт разводной |
Загрузка ...
|
|
| 49 | 317841-П29С | Палец нижнего хомута |
Загрузка ...
|
|
| 50 | МХ-1073 | Винт |
Загрузка ...
|
|
| 51 | Х-1482 | Шайба пружинная |
Загрузка ...
|
|
| 52 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 53 | СТ103-3708306 | Втулка изоляционная |
Загрузка ...
|
|
| 54 | СТ103-3708308 | Втулка изоляционная |
Загрузка ...
|
|
| 55 | СТ103-3708330 | Траверса в сборе |
Загрузка ...
|
|
| 56 | СТ103-3708310 | Крышка со стороны коллектора с втулкой в сборе |
Загрузка ...
|
|
| 57 | Х-4069 | Шайба пружинная |
Загрузка ...
|
|
| 58 | 8Х-1533 | Гайка |
Загрузка ...
|
|
| 59 | МХ-1071 | Болт |
Загрузка ...
|
|
| 60 | СТ26-3708318 | Заглушка |
Загрузка ...
|
|
| 61 | 8Х-1531 | Гайка |
Загрузка ...
|
|
| 62 | СТ103-3708040 | Лента защитная в сборе |
Загрузка ...
|
|
| 63 | СТ103-3708003 | Шпилька стяжная |
Загрузка ...
|
|
| 64 | СТ103-3708102 | Полюс |
Загрузка ...
|
|
| 65 | СТ103-3708120 | Катушка в сборе |
Загрузка ...
|
|
| 66 | МХ-1104 | Болт |
Загрузка ...
|
|
| 67 | СТ103-3708150 | Катушка в сборе |
Загрузка ...
|
|
| 68 | МХ-0142 | Шайба пружинная |
Загрузка ...
|
|
| 69 | МХ-0954 | Шайба замковая |
Загрузка ...
|
|
| 70 | СТ103-3708200 | Якорь в сборе |
Загрузка ...
|
|
| 71 | 236-3708720 | Болт стяжной |
Загрузка ...
|
|
| 72 | 236-3708712 | Хомут нижний в сборе |
Загрузка ...
|
|
| 73 | 236-3708704 | Кронштейн крепления стартера нижний |
Загрузка ...
|
|
| 74 | СТ103-3708608 | Сухарь |
Загрузка ...
|
|
| 75 | СТ26-3708262 | Втулка подшипника |
Загрузка ...
|
|
| 76 | МХ-1087 | Шайба |
Загрузка ...
|
|
| 77 | СТ103-3708607 | Чашка |
Загрузка ...
|
|
| 78 | СТ103-3708023 | Пружина рычага |
Загрузка ...
|
|
| 79 | МХ-0905 | Винт |
Загрузка ...
|
|
| 80 | СТ25-3708605 | Крышка оси рычага |
Загрузка ...
|
|
| 81 | СТ25-37008021 | Ось рычага |
Загрузка ...
|
|
| 82 | СТ103-3708410 | Крышка со стороны привода с втулкой в сборе |
Загрузка ...
|
|
| 83 | СТ25-2708024 | Тяга |
Загрузка ...
|
|
| 84 | СТ26-3708026 | Рычаг барабана |
Загрузка ...
|
|
| 85 | СТ25-3708027 | Палец |
Загрузка ...
|
|
| 86 | МХ-0120 | Штифт |
Загрузка ...
|
|
| 87 | СТ103-3708606 | Кольцо упорное |
Загрузка ...
|
|
| 88 | СТ25-3708601-А | Шестерня в сборе |
Загрузка ...
|
|
| 89 | СТ25-3708602 | Пружина привода |
Загрузка ...
|
|
| 90 | СТ25-3708603 | Поводок шестерни |
Загрузка ...
|
|
| 91 | СТ25-3708610 | Барабан в сборе |
Загрузка ...
|
|
| 92 | СТ25-3708207 | Шайба специальная |
Загрузка ...
|
|
| 93 | МХ-0121 | Шайба |
Загрузка ...
|
|
| 94 | СТ26-3708260 | Держатель подшипника в сборе |
Загрузка ...
|
|
| 95 | МХ-1040 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
