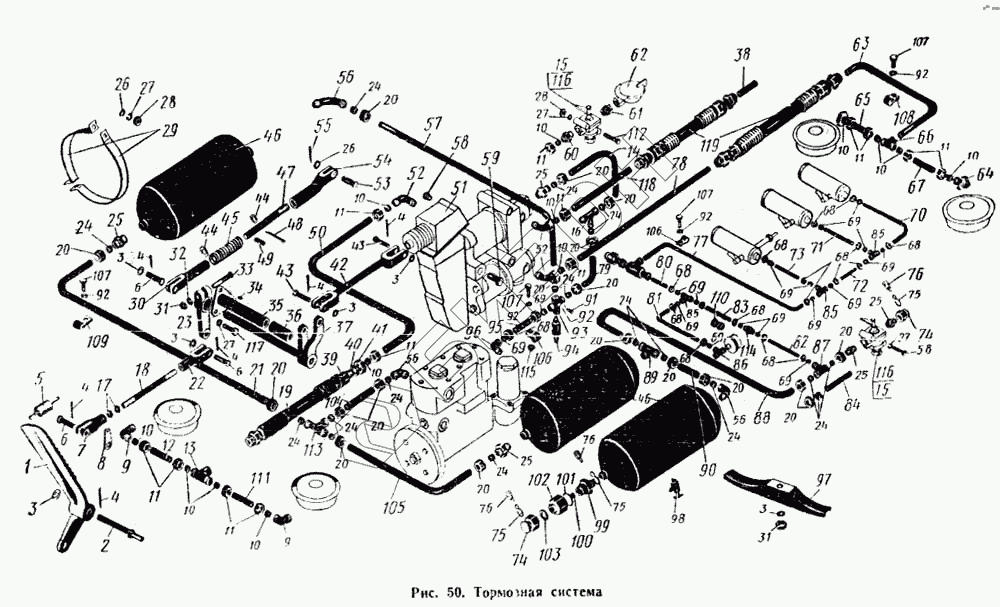

Графический каталог запасных частей к технике: ПТЗ К-700. Тормозная система
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
6
6
6
7
8
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
13
14
15
15
16
17
18
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
22
23
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
25
26
26
27
27
27
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
46
47
48
49
50
51
52
52
53
54
55
56
56
56
57
58
58
59
60
61
62
63
64
65
66
67
68
68
68
68
68
68
68
68
68
68
69
69
69
69
69
69
69
69
69
69
69
69
70
70
71
72
73
74
74
75
75
75
76
76
76
77
78
79
80
81
82
83
84
85
85
85
86
87
88
89
90
91
92
92
92
92
92
93
94
95
96
97
98
99
100
101
103
104
105
106
106
107
107
107
107
108
109
110
111
112
113
114
115
116
116
117
118
119
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.35.00.080 | 700.35.00.080 | Клапан буксирный |
Загрузка ...
|
|
| 700.35.00.160 | 700.35.00.160 | Педаль тормозная передняя в сборе |
Загрузка ...
|
|
| 700.35.00.000-3 | 700.35.00.000-3 | Система тормозная |
Загрузка ...
|
|
| 700.35.00.180 | 700.35.00.180 | Тяга-компенсатор в сборе |
Загрузка ...
|
|
| Штуцер проходной 5 ГОСТ 9114-67 | Штуцер проходной 5 ГОСТ 9114-67 | Штуцер проходной 5 ГОСТ 9114-67 |
Загрузка ...
|
|
| 1 | 700.35.00.280-1 | Педаль в сборе |
Загрузка ...
|
|
| 2 | 700.35.00.094 | Валик |
Загрузка ...
|
|
| 3 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371- 68 |
Загрузка ...
|
|
| 4 | Шплинт 2,5Х20 ГОСТ 397-66 | Шплинт 2,5Х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 5 | 700.35.00.109 | Пружина |
Загрузка ...
|
|
| 6 | Ось 2-10Х/5/Х36-101 ГОСТ 9650-66 | Ось 2-10Х/5/Х36-101 ГОСТ 9650-66 |
Загрузка ...
|
|
| 7 | 700.35.00.074-1 | Вилка |
Загрузка ...
|
|
| 8 | 700.35.00.113 | Проушина |
Загрузка ...
|
|
| 9 | Угольник ввертной 10 ГОСТ 9115-67 | Угольник ввертной 10 ГОСТ 9115-67 |
Загрузка ...
|
|
| 10 | Муфта конусная 10 ГОСТ 9121-67 | Муфта конусная 10 ГОСТ 9121-67 |
Загрузка ...
|
|
| 11 | Гайка накидная 10 ГОСТ 9122-67 | Гайка накидная 10 ГОСТ 9122-67 |
Загрузка ...
|
|
| 12 | 700.35.06.047-14 | Трубка 10п Х1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 13 | 700.35.06.016 | Тройник |
Загрузка ...
|
|
| 14 | 700.35.06.047-6 | Трубка 14пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 15 | 700.35.00.270 | Кран разобщительный пневмотормозов в сборе |
Загрузка ...
|
|
| 16 | 700.35.06.046 | Тройник ввертной угловой |
Загрузка ...
|
|
| 17 | Гайка М12Х1,25-011 ГОСТ 5927-62 | Гайка М12Х1,25-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 18 | 700.35.00.073 | Тяга |
Загрузка ...
|
|
| 19 | 700.35.06.040-01 | Рукав в сборе |
Загрузка ...
|
|
| 20 | Гайка накидная 14 ГОСТ 9122-67 | Гайка накидная 14 ГОСТ 9122-67 |
Загрузка ...
|
|
| 21 | 700.35.06.047-30 | Трубка 14пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 22 | 700.35.00.075 | Вилка |
Загрузка ...
|
|
| 23 | 700.35.00.088 | Рычаг |
Загрузка ...
|
|
| 24 | Муфта конусная 14 ГОСТ 9121-67 | Муфта конусная 14 ГОСТ 9121-67 |
Загрузка ...
|
|
| 25 | Штуцер ввертной 14 ГОСТ 91 13-67 | Штуцер ввертной 14 ГОСТ 91 13-67 |
Загрузка ...
|
|
| 26 | Шайба 8-001 ГОСТ 11371-68 | Шайба 8-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 27 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 28 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 29 | 700.35.00.093-1 | Лента |
Загрузка ...
|
|
| 30 | 700.35.00.077 | Вилка |
Загрузка ...
|
|
| 31 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927- 62 |
Загрузка ...
|
|
| 32 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 33 | Болт М10Х45-021 ГОСТ 7811-62 | Болт М10Х45-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 34 | Шпонка сегментная 5Х7,5 ГОСТ 8795-68 | Шпонка сегментная 5Х7,5 ГОСТ 8795-68 |
Загрузка ...
|
|
| 35 | 700.35.00.200 | Втулка валика в сборе |
Загрузка ...
|
|
| 36 | 700.35.00.089 | Втулка распорная |
Загрузка ...
|
|
| 37 | 700.35.00.190 | Валик в сборе |
Загрузка ...
|
|
| 38 | 700.35.06.047-12 | Трубка 10п Х1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 39 | 700.35.06.015-1 | Штуцер переходный |
Загрузка ...
|
|
| 40 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 41 | 700.35.00.036 | Гайка |
Загрузка ...
|
|
| 42 | 700.35.00.112 | Тяга |
Загрузка ...
|
|
| 43 | Ось 2-10Х/5/Х40-101 ГОСТ 9650-66 | Ось 2-10Х/5/Х40-101 ГОСТ 9650-66 |
Загрузка ...
|
|
| 44 | Шайба 12-001 ГОСТ 11371-68 | Шайба 12-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 45 | 700.35.00.079 | Пружина |
Загрузка ...
|
|
| 46 | 700.35.13.000-1 | Баллон воздушный в сборе |
Загрузка ...
|
|
| 47 | 700.35.00.078 | Шток |
Загрузка ...
|
|
| 48 | Шплинт 4Х25-001 ГОСТ 397-65 | Шплинт 4Х25-001 ГОСТ 397-65 |
Загрузка ...
|
|
| 49 | Штифт цилиндрический 4Пр2/2аХ18 ГОСТ 312 | Штифт цилиндрический 4Пр2/2аХ18 ГОСТ 3128-60 |
Загрузка ...
|
|
| 50 | 700.35.06.047-13 | Трубка 10п Х1ГОСТ 9567-60 |
Загрузка ...
|
|
| 51 | 700.35.00.090-2 | Кран тормозной в сборе |
Загрузка ...
|
|
| 52 | 700.35.06.035 | Угольник ввертной |
Загрузка ...
|
|
| 53 | 700.17.19.055-2 | Валик |
Загрузка ...
|
|
| 54 | 700.35.00.081 | Вилка |
Загрузка ...
|
|
| 55 | Шплинт 2Х20-001 ГОСТ 397-66 | Шплинт 2Х20-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 56 | Угольник ввертной 14 ГОСТ 9115-67 | Угольник ввертной 14 ГОСТ 9115-67 |
Загрузка ...
|
|
| 57 | 700.35.06.047-3 | Трубка 14пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 58 | Пробка КГ3/8"-021 ГОСТ 12720-67 | Пробка КГ3/8"-021 ГОСТ 12720-67 |
Загрузка ...
|
|
| 59 | Болт М10Х120-021 ГОСТ 7803-62 | Болт М10Х120-021 ГОСТ 7803-62 |
Загрузка ...
|
|
| 60 | 700.35.06.013 | Штуцер ввертной |
Загрузка ...
|
|
| 61 | 700.35.06.019-1 | Штуцер специальный |
Загрузка ...
|
|
| 62 | 700.35.00.140 | Головка соединительная в сборе |
Загрузка ...
|
|
| 63 | 700.35.06.047-9 | Трубка 10н ХI ГОСТ 9567-60 |
Загрузка ...
|
|
| 64 | Штуцер вверткой 10 ГОСТ 9113-67 | Штуцер вверткой 10 ГОСТ 9113-67 |
Загрузка ...
|
|
| 65 | 700.35.06.047-10 | Трубка 10пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 66 | Тройник проходной 10 ГОСТ 9119-67 | Тройник проходной 10 ГОСТ 9119-67 |
Загрузка ...
|
|
| 67 | 700.35.06.047-41 | Трубка 10п Х1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 68 | Гайка накидная 5 ГОСТ 9122-67 | Гайка накидная 5 ГОСТ 9122-67 |
Загрузка ...
|
|
| 69 | Муфта конусная 5 ГОСТ 9121-67 | Муфта конусная 5 ГОСТ 9121-67 |
Загрузка ...
|
|
| 70 | 700.35.06.047-37 | Трубка 5пХ0,6 ГОСТ 9567-60 |
Загрузка ...
|
|
| 71 | 700.35.06.047-38 | Трубка 5пХ0,6 ГОСТ 9567-60 |
Загрузка ...
|
|
| 72 | 700.35.06.047-36 | Трубка 5пХ0,6 ГОСТ 9567-60 |
Загрузка ...
|
|
| 73 | 700.35.06.047-39 | Трубка 5пХ0,6 ГОСТ 9567-60 |
Загрузка ...
|
|
| 74 | 700.35.06.036-2 | Пробка |
Загрузка ...
|
|
| 75 | 700.35.06.038 | Ушко |
Загрузка ...
|
|
| 76 | 700.14.00.053 | Звено цепочки |
Загрузка ...
|
|
| 77 | 700.35.06.047-24 | Трубка 5пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 78 | 700.35.06.047-34 | Трубка 10пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 79 | 700.35.06.047-4 | Трубка 14пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 80 | 700.35.06.047-20 | Трубка 5пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 81 | 700.35.06.047-40 | Трубка 5пХ0,6 ГОСТ 9567-60 |
Загрузка ...
|
|
| 82 | 700.35.06.047-27 | Трубка 5пХ0,6 ГОСТ 9567-60 |
Загрузка ...
|
|
| 83 | 700.35.06.047-19 | Трубка 5пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 84 | 700.35.06.047-32 | Трубка 14пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 85 | Тройник проходкой 5 ГОСТ 9119-67 | Тройник проходкой 5 ГОСТ 9119-67 |
Загрузка ...
|
|
| 86 | 700.35.00.104 | Крестовина |
Загрузка ...
|
|
| 87 | 700.35.06.051 | Тройник |
Загрузка ...
|
|
| 88 | 700.35.06.047-35 | Трубка 14пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 89 | Тройник ввертной 14 ГОСТ 9117-67 | Тройник ввертной 14 ГОСТ 9117-67 |
Загрузка ...
|
|
| 90 | 700.35.06.047-17 | Трубка 14п Х1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 91 | Болт М6Х40-021 ГОСТ 7811-62 | Болт М6Х40-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 92 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 93 | 700.35.00.091 | Крестовина |
Загрузка ...
|
|
| 94 | 700.35.00.100 | Клапан баллонов предохранительный |
Загрузка ...
|
|
| 95 | 700.35.06.047-22 | Трубка 5пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 96 | Угольник ввертной 5 ГОСТ 9115-67 | Угольник ввертной 5 ГОСТ 9115-67 |
Загрузка ...
|
|
| 97 | 700.35.00.230 | Скоба в сборе |
Загрузка ...
|
|
| 98 | 700.35.00.110-1 | Кран Кр22 |
Загрузка ...
|
|
| 99 | 700.35.00.067 | Штуцер специальный |
Загрузка ...
|
|
| 100 | 700.35.00.068 | Шарик |
Загрузка ...
|
|
| 101 | 700.35.00.069 | Прокладка |
Загрузка ...
|
|
| 103 | 700.15.00.016 | Прокладка |
Загрузка ...
|
|
| 104 | 700.35.06.047-31 | Трубка 14пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 105 | 700.35.06.047-29 | Трубка 14пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 106 | Хомутик подвесной одноместный ХПО-6Х7 | Хомутик подвесной одноместный ХПО-6Х7 |
Загрузка ...
|
|
| 107 | Болт М6Х16-021 ГОСТ 7805-62 | Болт М6Х16-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 108 | Хомутик подвесной одноместный ХПО-10Х7 | Хомутик подвесной одноместный ХПО-10Х7 |
Загрузка ...
|
|
| 109 | Хомутик подвесной одноместный ХПО-15Х7 | Хомутик подвесной одноместный ХПО-15Х7 |
Загрузка ...
|
|
| 110 | 700.35.00.105 | Кольцо уплотнительное |
Загрузка ...
|
|
| 111 | 700.35.06.047-15 | Трубка 10пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 112 | Болт М8Х70-021 ГОСТ 7811 -62 | Болт М8Х70-021 ГОСТ 7811 -62 |
Загрузка ...
|
|
| 113 | Тройник проходкой 14 ГОСТ 9119-67 | Тройник проходкой 14 ГОСТ 9119-67 |
Загрузка ...
|
|
| 114 | Штуцер ввертной 10 ГОСТ 9113-67 | Штуцер ввертной 10 ГОСТ 9113-67 |
Загрузка ...
|
|
| 115 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 116 | 700.35.00.130-1 | Кран разобщительный Кр20 |
Загрузка ...
|
|
| 117 | Болт М8Х25-021 ГОСТ 7808-62 | Болт М8Х25-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 118 | 700.35.06.047-33 | Трубка 10пХ1 ГОСТ 9567-60 |
Загрузка ...
|
|
| 119 | 700.35.06.040-02 | Рукав в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
