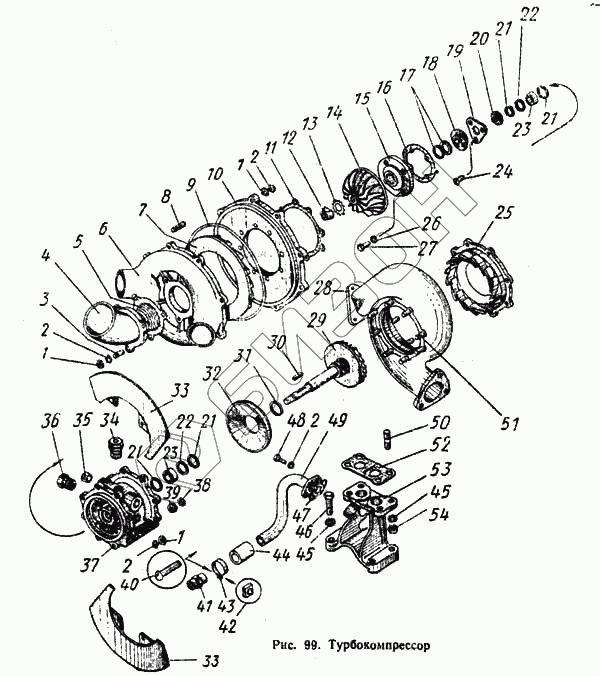

Графический каталог запасных частей к технике: ПТЗ К-700. Турбокомпрессор
1
1
1
1
2
2
2
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 238НБ-1118098-Б | 238НБ-1118098-Б | Втулка |
Загрузка ...
|
|
| 238НБ-1118096 | 238НБ-1118096 | Вал |
Загрузка ...
|
|
| 258631-П29С | 258631-П29С | Штифт |
Загрузка ...
|
|
| 310437-П2 | 310437-П2 | Шпилька крепления фланца выхлопной трубы |
Загрузка ...
|
|
| 238НБ-1118010-Б | 238НБ-1118010-Б | Турбокомпрессор в сборе |
Загрузка ...
|
|
| 238НБ-1118342-Б | 238НБ-1118342-Б | Трубка слива масла |
Загрузка ...
|
|
| 238НБ-1118080-Б | 238НБ-1118080-Б | Ротор в сборе |
Загрузка ...
|
|
| 238НБ-1118022 | 238НБ-1118022 | Корпус подшипников с ротором в сборе |
Загрузка ...
|
|
| 238НБ-1118230-Б | 238НБ-1118230-Б | Корпус компрессора в сборе |
Загрузка ...
|
|
| 238НБ-1118090-Б | 238НБ-1118090-Б | Колесо турбины |
Загрузка ...
|
|
| 250512-П5 | 250512-П5 | Гайка |
Загрузка ...
|
|
| 238НБ-1118254-Б | 238НБ-1118254-Б | Корпус турбины |
Загрузка ...
|
|
| 1 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 1 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 1 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 2 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 3 | 216235-П29 | Шпилька водяной трубы |
Загрузка ...
|
|
| 3 | 216235-П29 | Шпилька водяной трубы |
Загрузка ...
|
|
| 3 | 216235-П29 | Шпилька водяной трубы |
Загрузка ...
|
|
| 4 | 238НБ-1118362 | Патрубок |
Загрузка ...
|
|
| 5 | 238НБ-1118363 | Прокладка патрубка в сборе |
Загрузка ...
|
|
| 6 | 238НБ-1118232-Б | Корпус компрессора |
Загрузка ...
|
|
| 7 | 238НБ-1118054-Б | Диффузор |
Загрузка ...
|
|
| 8 | 310417-П29 | Шпилька крепления корпуса компрессора |
Загрузка ...
|
|
| 9 | 236-1017246 | Кольцо колпака ротора уплотнительное |
Загрузка ...
|
|
| 10 | 238НБ-1118235-Б | Крышка корпуса компрессора |
Загрузка ...
|
|
| 11 | 238НБ-1118058-Б | Прокладка крышки корпуса компрессора |
Загрузка ...
|
|
| 12 | 238НБ-1118120-Б | Гайка колеса компрессора |
Загрузка ...
|
|
| 13 | 238НБ-1118122-Б | Шайба стопорная |
Загрузка ...
|
|
| 14 | 238НБ-1118110 | Колесо компрессора |
Загрузка ...
|
|
| 15 | 238НБ-1118280-Б | Крышка корпуса подшипников |
Загрузка ...
|
|
| 16 | 238НБ-1118282 | Прокладка крышки корпуса подшипников |
Загрузка ...
|
|
| 17 | 238НБ-1118106 | Кольцо ротора уплотнительное |
Загрузка ...
|
|
| 18 | 240Н-1118284-Б | Маслоотражатель |
Загрузка ...
|
|
| 19 | 238НБ-1118272 | Фланец упорный |
Загрузка ...
|
|
| 20 | 238НБ-1118270 | Втулка упорная |
Загрузка ...
|
|
| 21 | 238НБ-1118034 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 22 | 312459-П2 | Шайба |
Загрузка ...
|
|
| 23 | 238НБ-1118030 | Втулка |
Загрузка ...
|
|
| 24 | 221551-П29 | Винт крепления упорного фланца |
Загрузка ...
|
|
| 25 | 238НБ-1118262-В | Венец сопловый |
Загрузка ...
|
|
| 26 | 252154-П2 | Шайба пружинная |
Загрузка ...
|
|
| 27 | 201418-П29 | Болт крепления крышки корпуса подшипников |
Загрузка ...
|
|
| 28 | 238НБ-1118250-Б2 | Корпус турбины в сборе |
Загрузка ...
|
|
| 29 | 238НБ-1118086-Б | Колесо турбины с валом в сборе |
Загрузка ...
|
|
| 30 | 314121-П2 | Шпонка |
Загрузка ...
|
|
| 31 | 238НБ-1118107 | Кольцо турбины уплотнительное |
Загрузка ...
|
|
| 32 | 238НБ-1118294-Б | Проставка корпуса турбины |
Загрузка ...
|
|
| 33 | 238НБ-1118290-Б | Экран наружный |
Загрузка ...
|
|
| 34 | 238НБ-1118162 | Штуцер |
Загрузка ...
|
|
| 35 | 262520-П2 | Пробка |
Загрузка ...
|
|
| 36 | 240Н-1118160 | Штуцер |
Загрузка ...
|
|
| 37 | 238НБ-1118024-Г | Корпус подшипников |
Загрузка ...
|
|
| 38 | 252156-П2 | Шайба пружинная |
Загрузка ...
|
|
| 39 | 250512-П2 | Гайка |
Загрузка ...
|
|
| 40 | 220086-П29 | Винт |
Загрузка ...
|
|
| 41 | 236-1306082 | Ниппель |
Загрузка ...
|
|
| 42 | 251086-П29 | Гайка |
Загрузка ...
|
|
| 43 | 288007-П29С | Хомутик стяжной |
Загрузка ...
|
|
| 44 | 236-1306084 | Шланг |
Загрузка ...
|
|
| 45 | 252136-П2 | Шайба пружинная |
Загрузка ...
|
|
| 46 | 201504-П29 | Болт крепления кронштейна |
Загрузка ...
|
|
| 47 | 236-1011358 | Поокладка фланца трубки |
Загрузка ...
|
|
| 48 | 201457-П29 | Болт |
Загрузка ...
|
|
| 49 | 238НБ-1118340-Б | Трубка слива масла в сборе |
Загрузка ...
|
|
| 50 | 216258-П29 | Шпилька |
Загрузка ...
|
|
| 51 | 310437-П2 | Шпилька крепления фланца выхлопной трубы |
Загрузка ...
|
|
| 52 | 238НБ-1118322-Б | Прокладка кронштейна |
Загрузка ...
|
|
| 53 | 238НБ-1118320-Г | Кронштейн крепления турбокомпрессора |
Загрузка ...
|
|
| 54 | 250513-П29 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
