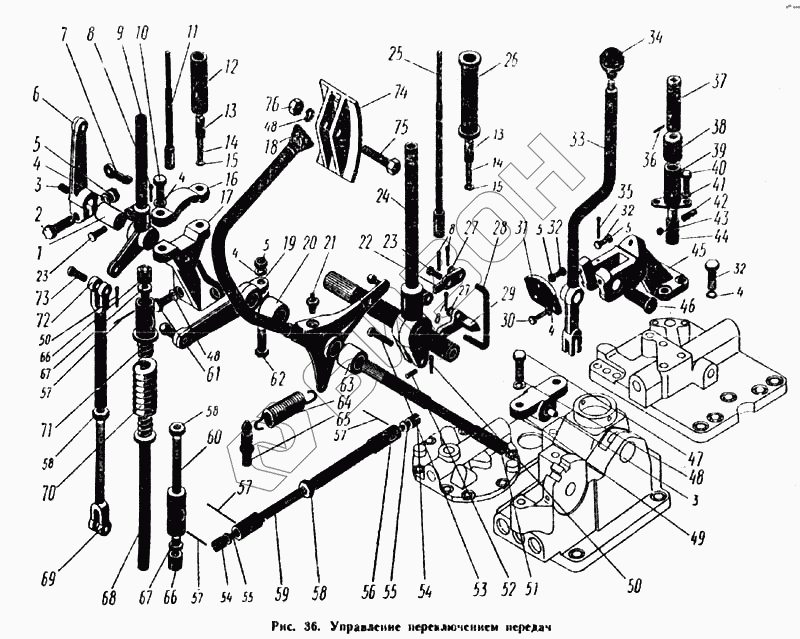

Графический каталог запасных частей к технике: ПТЗ К-700. Управление переключением передач
1
2
3
3
4
4
4
4
4
5
5
5
5
6
7
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
48
49
50
50
51
52
53
54
54
55
55
56
57
57
57
57
58
58
58
59
60
61
62
63
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.17.19.530-1 | 700.17.19.530-1 | Рычаг в сборе |
Загрузка ...
|
|
| 700.17.19.600-4 | 700.17.19.600-4 | Привод переключения передач (селектор) |
Загрузка ...
|
|
| 700.17.19.000-2 | 700.17.19.000-2 | Управление переключением передач |
Загрузка ...
|
|
| 700.17.19.330-1 | 700.17.19.330-1 | Тяга в сборе |
Загрузка ...
|
|
| 700.17.19.350-2 | 700.17.19.350-2 | Тяга в сборе |
Загрузка ...
|
|
| 700.17.19.510-3 | 700.17.19.510-3 | Рычаг в сборе |
Загрузка ...
|
|
| 700.17.19.380-1 | 700.17.19.380-1 | Тяга в сборе |
Загрузка ...
|
|
| 700.17.19.580-1 | 700.17.19.580-1 | Рычаг в сборе |
Загрузка ...
|
|
| 1 | 700.17.19.111 | Втулка |
Загрузка ...
|
|
| 2 | Болт М10Х45-021 ГОСТ 7811-62 | Болт М10Х45-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 3 | 700.17.19.016-1 | Заглушка |
Загрузка ...
|
|
| 4 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 5 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 6 | 700.17.19.012 | Рычаг |
Загрузка ...
|
|
| 7 | 700.17.19.091 | Стопор |
Загрузка ...
|
|
| 8 | Шплинт 2Х16-001 ГОСТ 397-66 | Шплинт 2Х16-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 9 | 700.17.19.550-1 | Рычаг в сборе |
Загрузка ...
|
|
| 10 | Болт М10Х30-021 ГОСТ 7808-62 | Болт М10Х30-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 11 | 700.17.19.650-02 | Стержень в сборе |
Загрузка ...
|
|
| 12 | 700.17.17.065 | Рукоятка |
Загрузка ...
|
|
| 13 | 700.17.19.033-3 | Втулка |
Загрузка ...
|
|
| 14 | 700.17.01.295 | Пружина |
Загрузка ...
|
|
| 15 | 700.17.19.161 | Шайба |
Загрузка ...
|
|
| 16 | 700.17.19.097-1 | Сектор |
Загрузка ...
|
|
| 17 | 700.17.19.108 | Кронштейн |
Загрузка ...
|
|
| 18 | 700.17.19.520 | Рычаг в сборе |
Загрузка ...
|
|
| 19 | 700.17.19.080-1 | Рычаг в сборе |
Загрузка ...
|
|
| 20 | 700.17.19.109-02 | Втулка |
Загрузка ...
|
|
| 21 | Масленка 1-А1 ГОСТ 1303-56 | Масленка 1-А1 ГОСТ 1303-56 |
Загрузка ...
|
|
| 22 | 700.17.19.105 | Балансир |
Загрузка ...
|
|
| 23 | 700.17.19.055-4 | Валик |
Загрузка ...
|
|
| 24 | 700.17.19.540-3 | Рычаг в сборе |
Загрузка ...
|
|
| 25 | 700.17.19.650-01 | Стержень в сборе |
Загрузка ...
|
|
| 26 | 700.17.19.057 | Рукоятка |
Загрузка ...
|
|
| 27 | Шайба 8-001 ГОСТ 11371-68 | Шайба 8-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 28 | 700.17.19.106 | Поводок |
Загрузка ...
|
|
| 29 | 700.17.19.102-2 | Стопор |
Загрузка ...
|
|
| 30 | Болт М10Х18-021 ГОСТ 7808-62 | Болт М10Х18-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 31 | 700.17.19.154 | Планка |
Загрузка ...
|
|
| 32 | Болт М10Х25-021 ГОСТ 7808-62 | Болт М10Х25-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 33 | 700.17.19.610-2 | Рычаг в сборе |
Загрузка ...
|
|
| 34 | 700.17.17.035 | Ручка шаровая |
Загрузка ...
|
|
| 35 | Шплинт 4Х45-001 ГОСТ 397-66 | Шплинт 4Х45-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 36 | Штифт цилиндрический 4Пр2/2аХ18 ГОСТ 312 | Штифт цилиндрический 4Пр2/2аХ18 ГОСТ 3128-60 |
Загрузка ...
|
|
| 37 | 700.17.19.640 | Втулка в сборе |
Загрузка ...
|
|
| 38 | 700.17.19.126 | Колпачок |
Загрузка ...
|
|
| 39 | 700.17.19.125 | Стакан |
Загрузка ...
|
|
| 40 | Болт М8Х16-021 ГОСТ 7808-62 | Болт М8Х16-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 41 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 42 | 700.17.17.037 | Пружина |
Загрузка ...
|
|
| 43 | Шарик БV 9,525 мм Н ГОСТ 3722-60 | Шарик БV 9,525 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 44 | 700.17.19.590-1 | Втулка в сборе |
Загрузка ...
|
|
| 45 | 700.17.19.131-4 | Кронштейн |
Загрузка ...
|
|
| 46 | 700.17.19.153-1 | Валик |
Загрузка ...
|
|
| 47 | Болт М12Х35-021 ГОСТ 7808-62 | Болт М12Х35-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 48 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 49 | 700.17.19.103-2 | Кронштейн |
Загрузка ...
|
|
| 50 | Шплинт 2,5Х10-001 ГОСТ 397-66 | Шплинт 2,5Х10-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 51 | 700.17.19.107-2 | Валик |
Загрузка ...
|
|
| 52 | Штифт цилиндрический 8Пр2/2аХ30 ГОСТ 312 | Штифт цилиндрический 8Пр2/2аХ30 ГОСТ 3128-60 |
Загрузка ...
|
|
| 53 | 700.17.19.055-5 | Валик |
Загрузка ...
|
|
| 54 | 700.17.19.051 | Гайка |
Загрузка ...
|
|
| 55 | 700.17.19.049 | Сухарь |
Загрузка ...
|
|
| 56 | 700.17.19.340-1 | Тяга в сборе |
Загрузка ...
|
|
| 57 | Проволока КО 1,6Х70 мм ГОСТ 792-67 | Проволока КО 1,6Х70 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 58 | Гайка М14-011 ГОСТ 5927-62 | Гайка М14-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 59 | 700.17.19.061 | Наконечник |
Загрузка ...
|
|
| 60 | 700.17.19.088-1 | Наконечник |
Загрузка ...
|
|
| 61 | Болт М12Х30-021 ГОСТ 7808-62 | Болт М12Х30-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 62 | Болт М10Х50-021 ГОСТ 7811-62 | Болт М10Х50-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 63 | 700.17.19.109-01 | Втулка |
Загрузка ...
|
|
| 64 | 700.17.19.077-1 | Пружина |
Загрузка ...
|
|
| 65 | 700.17.19.121 | Зацеп |
Загрузка ...
|
|
| 66 | 700.17.19.042 | Гайка |
Загрузка ...
|
|
| 67 | 700.17.19.041 | Сухарь |
Загрузка ...
|
|
| 68 | 700.17.19.390-1 | Тяга в сборе |
Загрузка ...
|
|
| 69 | 700.17.19.360 | Тяга в сборе |
Загрузка ...
|
|
| 70 | 700.17.19.144 | Пружина |
Загрузка ...
|
|
| 71 | 700.17.19.039-1 | Наконечник |
Загрузка ...
|
|
| 72 | 700.17.19.370-2 | Тяга в сборе |
Загрузка ...
|
|
| 73 | 700.17.19.055-3 | Валик |
Загрузка ...
|
|
| 74 | 700.00.17.260 | Педаль в сборе |
Загрузка ...
|
|
| 75 | Болт М12Х55-021 ГОСТ 7811-62 | Болт М12Х55-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 76 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
