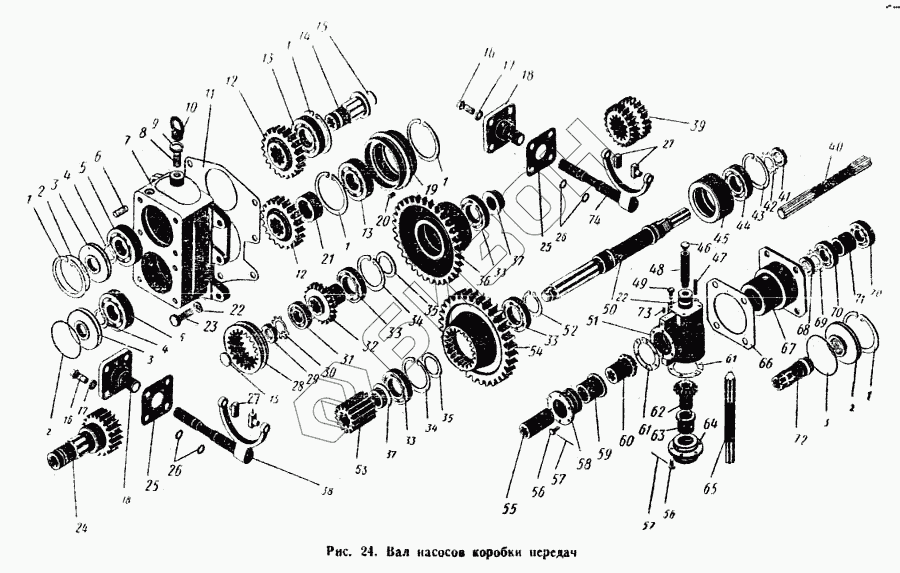

Графический каталог запасных частей к технике: ПТЗ К-700. Вал насосов коробки передач
1
1
1
1
1
2
2
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
20
21
22
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
33
33
33
34
34
35
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.17.01.000-1 | 700.17.01.000-1 | Коробка передач |
Загрузка ...
|
|
| 700А.17.01.010 | 700А.17.01.010 | Вал ведущий в сборе |
Загрузка ...
|
|
| 700.17.01.290 | 700.17.01.290 | Редуктор в сборе |
Загрузка ...
|
|
| 700.17.01.020 | 700.17.01.020 | Опора левая в сборе |
Загрузка ...
|
|
| 700.17.01.310 | 700.17.01.310 | Колышка в сборе |
Загрузка ...
|
|
| 700.17.01.330 | 700.17.01.330 | Корпус в сборе |
Загрузка ...
|
|
| 700.17.01.320 | 700.17.01.320 | Обойма в сборе |
Загрузка ...
|
|
| 700.17.01.300-1 | 700.17.01.300-1 | Корпус в сборе |
Загрузка ...
|
|
| 1 | Кольцо ВЭ-90 ГОСТ 9301-59 | Кольцо ВЭ-90 ГОСТ 9301-59 |
Загрузка ...
|
|
| 2 | 700.17.01.395-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 4 | Кольцо НЭ-40 ГОСТ 9301-59 | Кольцо НЭ-40 ГОСТ 9301-59 |
Загрузка ...
|
|
| 5 | Шарикоподшипник 308 ГОСТ 8338-57 | Шарикоподшипник 308 ГОСТ 8338-57 |
Загрузка ...
|
|
| 6 | Шпилька БМ10Х30 (12/22) 021 ГОСТ 11765-6 | Шпилька БМ10Х30 (12/22) 021 ГОСТ 11765-66 |
Загрузка ...
|
|
| 7 | 700.17.01.186-1 | Корпус |
Загрузка ...
|
|
| 8 | 700.17.01.363-2 | Шпилька |
Загрузка ...
|
|
| 9 | Шайба пружинная 14Н ГОСТ 6402-61 | Шайба пружинная 14Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 10 | 700.17.01.274 | Рым-гайка |
Загрузка ...
|
|
| 11 | 700.17.01.221 | Прокладка |
Загрузка ...
|
|
| 12 | 700.17.01.185 | Шестерня |
Загрузка ...
|
|
| 13 | Шарикоподшипник 210 ГОСТ 8338-57 | Шарикоподшипник 210 ГОСТ 8338-57 |
Загрузка ...
|
|
| 14 | 700.17.01.184-1 | Валик |
Загрузка ...
|
|
| 15 | Заглушка 32 ГОСТ 3111-67 | Заглушка 32 ГОСТ 3111-67 |
Загрузка ...
|
|
| 16 | Болт М10Х20-021 ГОСТ 7808-62 | Болт М10Х20-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 17 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 18 | 700.17.01.249-2 | Крышка |
Загрузка ...
|
|
| 19 | 700.17.01.188 | Втулка |
Загрузка ...
|
|
| 20 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 21 | 700.17.01.187 | Втулка |
Загрузка ...
|
|
| 22 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 23 | Болт М12Х40-021 ГОСТ 7808-62 | Болт М12Х40-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 24 | 700.17.01.183-1 | Шестерня |
Загрузка ...
|
|
| 25 | 700.17.01.251-1 | Прокладка |
Загрузка ...
|
|
| 26 | Роликоподшипник 2312К ГОСТ 8328-57 | Роликоподшипник 2312К ГОСТ 8328-57 |
Загрузка ...
|
|
| 27 | 700.17.01.248 | Сухарь |
Загрузка ...
|
|
| 28 | 700.17.01.189 | Муфта |
Загрузка ...
|
|
| 29 | Гайка ПМ27Х1,5-100 ГОСТ 11871-66 | Гайка ПМ27Х1,5-100 ГОСТ 11871-66 |
Загрузка ...
|
|
| 30 | Шайба стопорная 27-001 ГОСТ 11872-66 | Шайба стопорная 27-001 ГОСТ 11872-66 |
Загрузка ...
|
|
| 31 | Шарикоподшипник 206 ГОСТ 8338-57 | Шарикоподшипник 206 ГОСТ 8338-57 |
Загрузка ...
|
|
| 32 | 700.17.01.192 | Шестерня |
Загрузка ...
|
|
| 33 | Шарикоподшипник 110 ГОСТ 8338-57 | Шарикоподшипник 110 ГОСТ 8338-57 |
Загрузка ...
|
|
| 34 | Кольцо ВЭ-80 ГОСТ 9301-59 | Кольцо ВЭ-80 ГОСТ 9301- 59 |
Загрузка ...
|
|
| 35 | 700.17.01.195 | Кольцо |
Загрузка ...
|
|
| 36 | 700.17.01.196-1 | Шестерня |
Загрузка ...
|
|
| 37 | 700.17.01.193 | Втулка |
Загрузка ...
|
|
| 38 | 700.17.01.360-2 | Вилка а сборе |
Загрузка ...
|
|
| 39 | 700.17.01.398 | Прокладка |
Загрузка ...
|
|
| 40 | 700.17.01.213 | Валик |
Загрузка ...
|
|
| 41 | Гайка ПМ6Х1,5-100 ГОСТ 11871-66 | Гайка ПМ6Х1,5-100 ГОСТ 11871-66 |
Загрузка ...
|
|
| 42 | Шайба стопорная 36-001 ГОСТ 11872-66 | Шайба стопорная 36-001 ГОСТ 11872-66 |
Загрузка ...
|
|
| 43 | Кольцо ВЭ-80 ГОСТ 9301-59 | Кольцо ВЭ-80 ГОСТ 9301- 59 |
Загрузка ...
|
|
| 44 | Шарикоподшипник 208 ГОСТ 8338-57 | Шарикоподшипник 208 ГОСТ 8338-57 |
Загрузка ...
|
|
| 45 | 700.17.01.201 | Корпус подшипника |
Загрузка ...
|
|
| 46 | 700.17.01.396 | Жиклер |
Загрузка ...
|
|
| 47 | Штифт цилиндрический 10Пр2Х40 ГОСТ 3128- | Штифт цилиндрический 10Пр2Х40 ГОСТ 3128-60 |
Загрузка ...
|
|
| 48 | 700.17.01.356 | Труба |
Загрузка ...
|
|
| 49 | Болт М12Х50-021 ГОСТ 7811-62 | Болт М12Х50-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 50 | 700.17.01.191 | Вал |
Загрузка ...
|
|
| 51 | 700.17.01.203-1 | Корпус |
Загрузка ...
|
|
| 52 | Кольцо НЭ-50 ГОСТ 9301-59 | Кольцо НЭ-50 ГОСТ 9301-59 |
Загрузка ...
|
|
| 53 | 700.17.01.199-1 | Шестерня |
Загрузка ...
|
|
| 54 | 700.17.01.194 | Муфта |
Загрузка ...
|
|
| 55 | 700.17.01.202 | Муфта |
Загрузка ...
|
|
| 56 | Болт М6Х20-021 ГОСТ 7805-62 | Болт М6Х20-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 57 | Проволока КО 1,2Х160 мм ГОСТ 792-67 | Проволока КО 1,2Х160 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 57 | Проволока КО 1Х300 мм ГОСТ 792-67 | Проволока КО 1Х300 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 58 | 700.17.01.205 | Обойма |
Загрузка ...
|
|
| 59 | 700.27.01.206 | Втулка |
Загрузка ...
|
|
| 60 | 700.17.01.209 | Шестерня коническая |
Загрузка ...
|
|
| 61 | 700.17.01.212 | Прокладка |
Загрузка ...
|
|
| 62 | 700.17.01.211 | Шестерня коническая |
Загрузка ...
|
|
| 63 | 700.17.01.208 | Втулка |
Загрузка ...
|
|
| 64 | 700.17.01.207 | Обойма |
Загрузка ...
|
|
| 65 | 700.17.01.414 | Валик |
Загрузка ...
|
|
| 66 | 700.17.01.223 | Прокладка |
Загрузка ...
|
|
| 67 | 700.17.01.214 | Стакан |
Загрузка ...
|
|
| 68 | Ганка ПМ33Х1,5-100 ГОСТ 11871-66 | Ганка ПМ33Х1,5-100 ГОСТ 11871-66 |
Загрузка ...
|
|
| 69 | Шайба стопорная 33-001 ГОСТ 11872-66 | Шайба стопорная 33-001 ГОСТ 11872-66 |
Загрузка ...
|
|
| 70 | Шарикоподшипник 107 ГОСТ 8338-57 | Шарикоподшипник 107 ГОСТ 8338-57 |
Загрузка ...
|
|
| 71 | 700.17.01.216 | Втулка |
Загрузка ...
|
|
| 72 | 700.17.01.215-1 | Втулка |
Загрузка ...
|
|
| 73 | 700.17.01.204 | Заглушка |
Загрузка ...
|
|
| 74 | 700.17.01.360-1 | Вилка в сборе |
Загрузка ...
|
