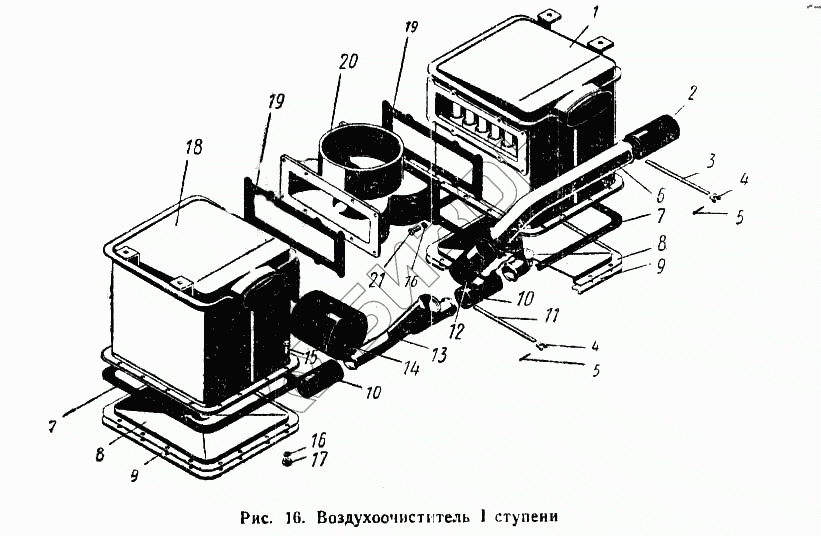

Графический каталог запасных частей к технике: ПТЗ К-700. Воздухоочиститель 1 ступени
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.19.02.010-2 | 700.19.02.010-2 | Воздухоочиститель левый |
Загрузка ...
|
|
| 700.19.02.020-2 | 700.19.02.020-2 | Воздухоочиститель правый |
Загрузка ...
|
|
| 700.19.02.000-2 | 700.19.02.000-2 | Воздухоочиститель I ступени |
Загрузка ...
|
|
| 1 | 700.19.02.040-2 | Корпус в сборе |
Загрузка ...
|
|
| 2 | Рукав 4У48-15Х100 | Рукав 4У48-15Х100 |
Загрузка ...
|
|
| 3 | Лента ХЛ-500 | Лента ХЛ-500 |
Загрузка ...
|
|
| 4 | Рамка ХР | Рамка ХР |
Загрузка ...
|
|
| 5 | Шплинт ХШ | Шплинт ХШ |
Загрузка ...
|
|
| 6 | 700.19.02.047 | Труба |
Загрузка ...
|
|
| 7 | 700.19.02.036 | Прокладка |
Загрузка ...
|
|
| 8 | 700.19.02.050-1 | Бункер |
Загрузка ...
|
|
| 9 | 700.19.02.034 | Фланец |
Загрузка ...
|
|
| 10 | Рукав 4У35-15Х90 | Рукав 4У35-15Х90 |
Загрузка ...
|
|
| 11 | Лента ХЛ-400 | Лента ХЛ-400 |
Загрузка ...
|
|
| 12 | Рукав 4У48-15Х80 | Рукав 4У48-15Х80 |
Загрузка ...
|
|
| 13 | 700.19.02.120 | Тройник |
Загрузка ...
|
|
| 14 | 700.19.02.048-1 | Муфта (или рукав 700.19.02.051) |
Загрузка ...
|
|
| 15 | Болт М6Х25-021 ГОСТ 7805-62 | Болт М6Х25-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 16 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 17 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 18 | 700.19.02.030-2 | Корпус в сборе |
Загрузка ...
|
|
| 19 | 700.19.02.012-1 | Прокладка |
Загрузка ...
|
|
| 20 | 700.19.02.011-1 | Тройник |
Загрузка ...
|
|
| 21 | Болт М6Х20-021 ГОСТ 7805-62 | Болт М6Х20-021 ГОСТ 7805-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
