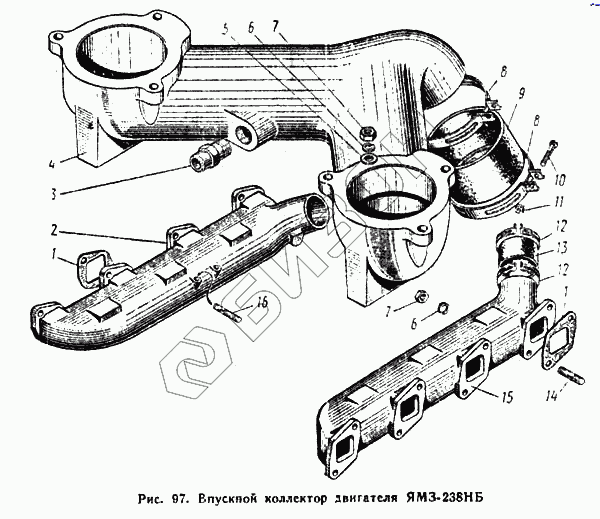

Графический каталог запасных частей к технике: ПТЗ К-700. Впускной коллектор
1
1
1
2
3
4
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 238НБ-1115030-В | 238НБ-1115030-В | Ресивер впускной в сборе |
Загрузка ...
|
|
| 238НБ-1115014-Б | 238НБ-1115014-Б | Коллектор впускной левый в сборе |
Загрузка ...
|
|
| 1 | 238Н5-1115012-Б | Коллектор впускной правый в сборе |
Загрузка ...
|
|
| 1 | 236-1115026 | Прокладка впускного коллектора |
Загрузка ...
|
|
| 2 | 238НБ-1115020-Б | Коллектор впускной правый |
Загрузка ...
|
|
| 3 | 236-1306082 | Ниппель |
Загрузка ...
|
|
| 4 | 238НБ-1115032-В | Ресивер впускной |
Загрузка ...
|
|
| 5 | 252006-П29С | Шайба |
Загрузка ...
|
|
| 6 | 252136-П2 | Шайба пружинная |
Загрузка ...
|
|
| 7 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 8 | 316201-П29С | Хомутик стяжной |
Загрузка ...
|
|
| 9 | 238НБ-1115086 | Шланг соединительный ресивера |
Загрузка ...
|
|
| 10 | 220088-П29 | Винт стяжного хомутика |
Загрузка ...
|
|
| 10 | 220088-П29 | Винт стяжного хомутика |
Загрузка ...
|
|
| 11 | 251086-П29 | Гайка |
Загрузка ...
|
|
| 11 | 251086-П29 | Гайка |
Загрузка ...
|
|
| 12 | 288026-П29С | Хомутик стяжной |
Загрузка ...
|
|
| 13 | 238НБ-1115048-Б2 | Шланг соединительный впускных коллекторов |
Загрузка ...
|
|
| 14 | 216259-П29 | Шпилька крепления коллекторов |
Загрузка ...
|
|
| 15 | 238НБ-1115021-Б | Коллектор впускной левый |
Загрузка ...
|
|
| 16 | 310473-П29 | Шпилька крепления ресивера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
