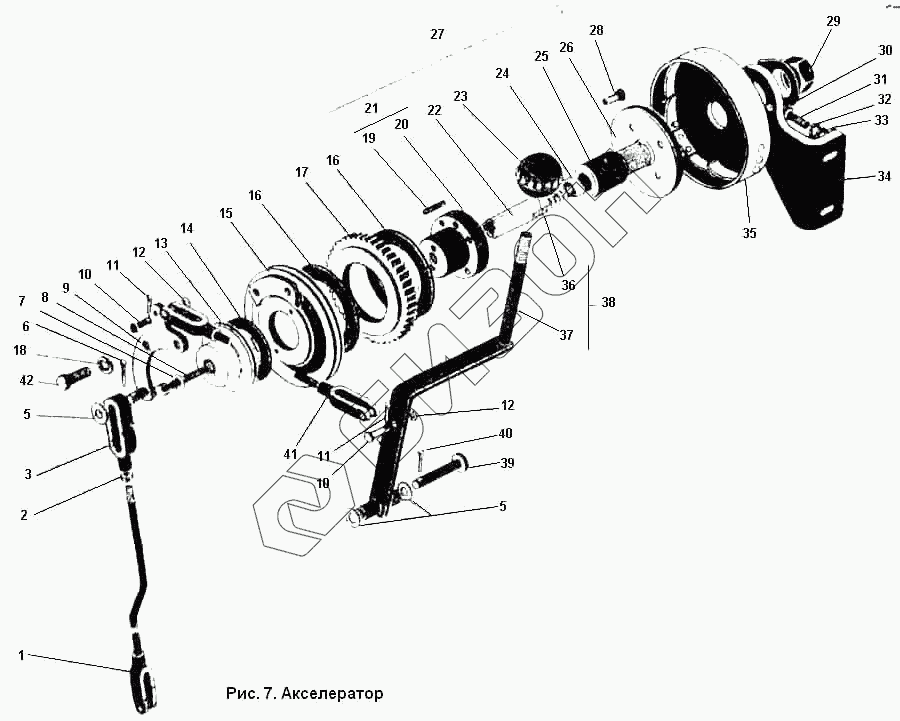

Графический каталог запасных частей к технике: ПТЗ К-701. Акселератор
1
2
3
5
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.11.08.020 | 700А.11.08.020 | Акселератор в сборе |
Загрузка ...
|
|
| 1 | 700.11.08.410 | Тяга в сборе |
Загрузка ...
|
|
| 2 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 3 | 700.11.08.097-1 | Серьга |
Загрузка ...
|
|
| 4 | 700.11.08.340 | Кулиса |
Загрузка ...
|
|
| 5 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | Шплинт 3.2Х20 ГОСТ 397-79 | Шплинт 3.2Х20 ГОСТ 397-79 |
Загрузка ...
|
|
| 7 | 700.11.08.045 | Прокладка |
Загрузка ...
|
|
| 8 | 700.11.08.064 | Болт |
Загрузка ...
|
|
| 9 | 700А.11.08.180 | Сектор |
Загрузка ...
|
|
| 10 | Ось 22-6Х5Х25 ГОСТ 9650-71 | Ось 22-6Х5Х25 ГОСТ 9650-71 |
Загрузка ...
|
|
| 11 | Шплинт 1.6Х14 ГОСТ 397-79 | Шплинт 1.6Х14 ГОСТ 397-79 |
Загрузка ...
|
|
| 12 | Шайба 6.01 ГОСТ 11371-78 | Шайба 6.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | 700.11.08.021 | Крышка-колпачок акселератора |
Загрузка ...
|
|
| 14 | 700.11.08.044 | Прокладка |
Загрузка ...
|
|
| 15 | 700.11.08.023 | Шайба |
Загрузка ...
|
|
| 16 | 700.11.08.019 | Диск акселератора фрикционный |
Загрузка ...
|
|
| 17 | 700.11.08.018 | Шестерня храповая |
Загрузка ...
|
|
| 18 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | 700.11.08.063 | Штифт цилиндрический |
Загрузка ...
|
|
| 20 | 700.11.08.032 | Стакан |
Загрузка ...
|
|
| 21 | 700.11.08.150 | Стакан акселератора в сборе |
Загрузка ...
|
|
| 22 | 700.11.08.027 | Направляющая акселератора |
Загрузка ...
|
|
| 23 | 700.11.08.031 | Пружина акселератора |
Загрузка ...
|
|
| 24 | 700.11.08.028 | Сухарик |
Загрузка ...
|
|
| 25 | 700.11.08.029-1 | Палец |
Загрузка ...
|
|
| 26 | 700.11.08.026 | Крышка тормоза акселератора |
Загрузка ...
|
|
| 27 | 700.11.08.100 | Тормозов акселератора в сборе |
Загрузка ...
|
|
| 28 | Винт М8Х16 ГОСТ 17475-72 | Винт М8Х16 ГОСТ 17475-72 |
Загрузка ...
|
|
| 29 | Гайка М27Х2 ГОСТ 5929-70 | Гайка М27Х2 ГОСТ 5929-70 |
Загрузка ...
|
|
| 30 | 700.11.08.043 | Шайба замковая |
Загрузка ...
|
|
| 31 | Болт М8Х30 ГОСТ 7808-70 | Болт М8Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 32 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 8.01 ГОСТ 6958-78 | Шайба 8.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 34 | 700А.11.08.060 | Кронштейн акселератора |
Загрузка ...
|
|
| 35 | 700.11.08.110 | Корпус контроллера в сборе |
Загрузка ...
|
|
| 36 | 700.17.17.035 | Ручка шаровая |
Загрузка ...
|
|
| 37 | 700.11.08.090-2 | Рукоятка акселератора |
Загрузка ...
|
|
| 38 | 700.11.08.370-1 | Рукоятка акселератора в сборе |
Загрузка ...
|
|
| 39 | Ось 22-10Х5Х65 ГОСТ 9650-71 | Ось 22-10Х5Х65 ГОСТ 9650-71 |
Загрузка ...
|
|
| 40 | Шплинт 2.5Х20 ГОСТ 397-79 | Шплинт 2.5Х20 ГОСТ 397-79 |
Загрузка ...
|
|
| 41 | 700А.11.08.150 | Тяга в сборе |
Загрузка ...
|
|
| 42 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
