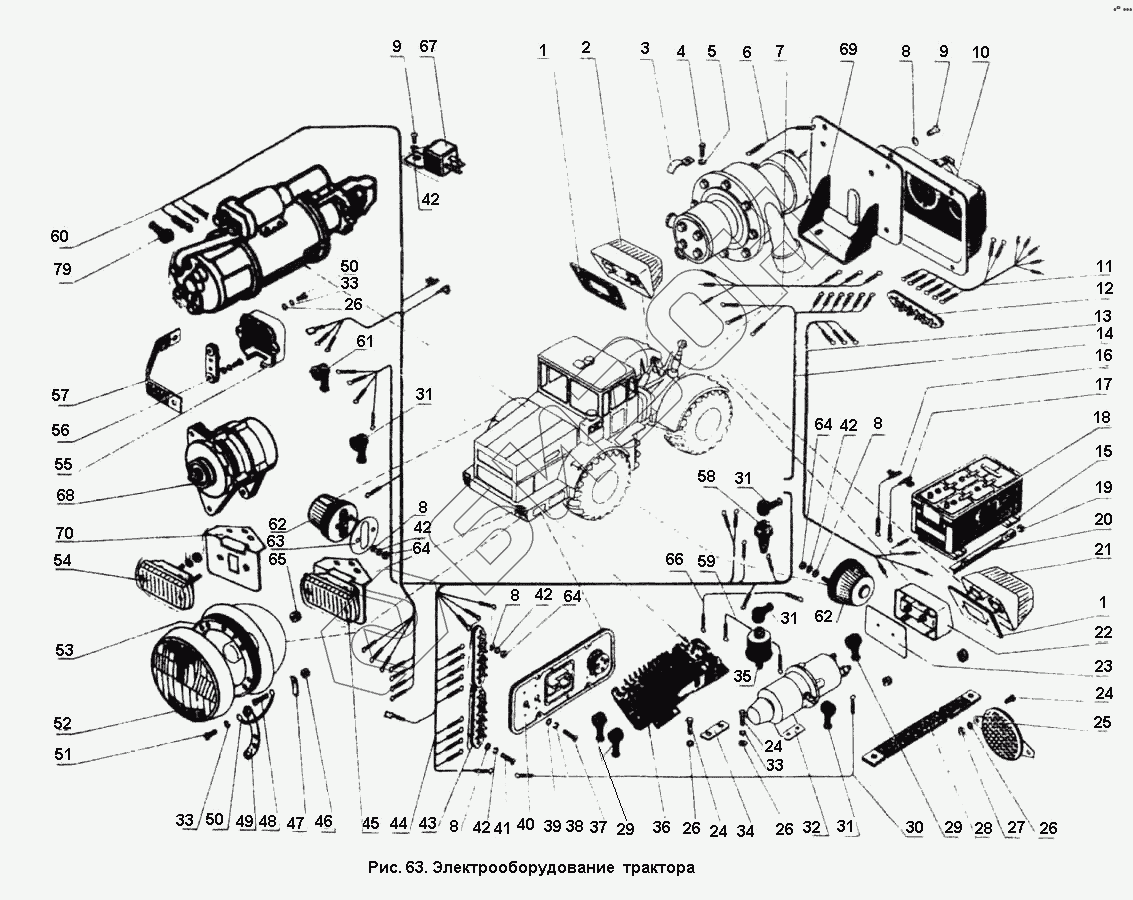

Графический каталог запасных частей к технике: ПТЗ К-701. Электрооборудование трактора
1
1
2
3
4
5
6
7
8
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
26
26
26
27
28
29
29
30
31
31
31
31
32
33
33
33
34
35
36
37
38
39
40
41
42
42
42
42
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
64
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700А.37.00.053 | Прокладка |
Загрузка ...
|
|
| 2 | 700А.37.00.100 | Фонарь |
Загрузка ...
|
|
| 3 | 700А.37.00.018-01 | Скоба |
Загрузка ...
|
|
| 4 | М8Х16 | Болт |
Загрузка ...
|
|
| 5 | 8.65Г | Шайба |
Загрузка ...
|
|
| 6 | 700А.37.24.450-04 | Провод 96 |
Загрузка ...
|
|
| 7 | 700А.37.24.420-1 | Пучок проводов VII |
Загрузка ...
|
|
| 8 | 5.01 | Шайба |
Загрузка ...
|
|
| 9 | М5Х12 | Винт |
Загрузка ...
|
|
| 10 | 700А.37.00.340-2 | Панель |
Загрузка ...
|
|
| 11 | 700А.37.24.430-1 | Пучок проводов VIII |
Загрузка ...
|
|
| 12 | 700.37.00.570 | Панель соединительная в сборе |
Загрузка ...
|
|
| 13 | 700А.37.24.410-1 | Пучок проводов V |
Загрузка ...
|
|
| 14 | 700А.37.24.330-4 | Пучок проводов Х |
Загрузка ...
|
|
| 15 | 700А.37.00.051 | Опора |
Загрузка ...
|
|
| 16 | 700А.37.24.390-3 | Провод 116 |
Загрузка ...
|
|
| 17 | 700А.37.24.400-3 | Провод 114 |
Загрузка ...
|
|
| 18 | 700А.37.00.030 | Батарея |
Загрузка ...
|
|
| 19 | М10 | Гайка |
Загрузка ...
|
|
| 20 | 700А.37.00.170 | Угольник |
Загрузка ...
|
|
| 21 | 700А.37.00.090 | Фонарь |
Загрузка ...
|
|
| 22 | 700.37.00.670 | Фонарь |
Загрузка ...
|
|
| 23 | 700А.37.00.041 | Прокладка |
Загрузка ...
|
|
| 24 | М6Х16 | Болт |
Загрузка ...
|
|
| 25 | 700А.37.00.230 | Световозвращатель |
Загрузка ...
|
|
| 26 | 6.01 | Шайба |
Загрузка ...
|
|
| 27 | М6 | Гайка |
Загрузка ...
|
|
| 28 | 700А.37.24.540 | Перемычка |
Загрузка ...
|
|
| 29 | 700.37.00.094-1 | Наконечник |
Загрузка ...
|
|
| 30 | 700А.37.24.450-10 | Провод 133 |
Загрузка ...
|
|
| 31 | 700.37.00.043-2 | Наконечник |
Загрузка ...
|
|
| 32 | 1300.3737 | Выключатель «массы» |
Загрузка ...
|
|
| 33 | 6.65Г | Шайба |
Загрузка ...
|
|
| 34 | 700А.37.00.042 | Прокладка |
Загрузка ...
|
|
| 35 | 700.38.00.060-1 | Датчик ММ355 |
Загрузка ...
|
|
| 36 | 141.3759-10 | Преобразователь |
Загрузка ...
|
|
| 37 | М4Х12 | Винт |
Загрузка ...
|
|
| 38 | 4.65Г | Шайба |
Загрузка ...
|
|
| 39 | 4.01 | Шайба |
Загрузка ...
|
|
| 40 | 700А.37.00.220-3 | Щиток |
Загрузка ...
|
|
| 41 | М5Х20 | Винт |
Загрузка ...
|
|
| 42 | 5.65Г | Шайба |
Загрузка ...
|
|
| 43 | 700.37.00.580 | Панель соединительная в сборе |
Загрузка ...
|
|
| 44 | 701.37.24.090-5 | Жгут |
Загрузка ...
|
|
| 45 | 231.3712 | Фонарь |
Загрузка ...
|
|
| 46 | 700А.37.00.63 | Втулка |
Загрузка ...
|
|
| 47 | 700А.37.00.067 | Планка |
Загрузка ...
|
|
| 48 | М6Х18 | Винт |
Загрузка ...
|
|
| 49 | 700А.47.00.140 | Планка |
Загрузка ...
|
|
| 50 | 700А.37.24.450-15 | Провод 75 |
Загрузка ...
|
|
| 51 | М5Х16 | Винт |
Загрузка ...
|
|
| 52 | ФГ-150Ж | Фара |
Загрузка ...
|
|
| 53 | 700А.37.00.059 | Амортизатор |
Загрузка ...
|
|
| 54 | 231.3712 | Фонарь |
Загрузка ...
|
|
| 55 | 700.37.00.128-2 | Крышка |
Загрузка ...
|
|
| 56 | 700.37.00.520 | Панель соединительная тип ПС4-А2 |
Загрузка ...
|
|
| 57 | 700А.37.24.100-1 | Перемычка |
Загрузка ...
|
|
| 58 | 700.38.00.010 | Датчик указатели температур ТМ-100 |
Загрузка ...
|
|
| 59 | 701.37.24.220-01 | Провод 53 |
Загрузка ...
|
|
| 60 | 701.37.24.190-4 | Пучок проводов ХI |
Загрузка ...
|
|
| 61 | 700.37.00.031-2 | Наконечник |
Загрузка ...
|
|
| 62 | 700А.37.00.210 | Повторитель |
Загрузка ...
|
|
| 63 | 700А.37.00.058 | Прокладка |
Загрузка ...
|
|
| 64 | М5 | Гайка |
Загрузка ...
|
|
| 65 | 700.37.00.092 | Втулка |
Загрузка ...
|
|
| 66 | 700А.37.24.450-02 | Провод 52 |
Загрузка ...
|
|
| 67 | 738.3747 | Реле |
Загрузка ...
|
|
| 68 | Г2870 | Генератор |
Загрузка ...
|
|
| 69 | 700А.37.00.270 | Кронштейн |
Загрузка ...
|
|
| 70 | 2256010-3797140 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
