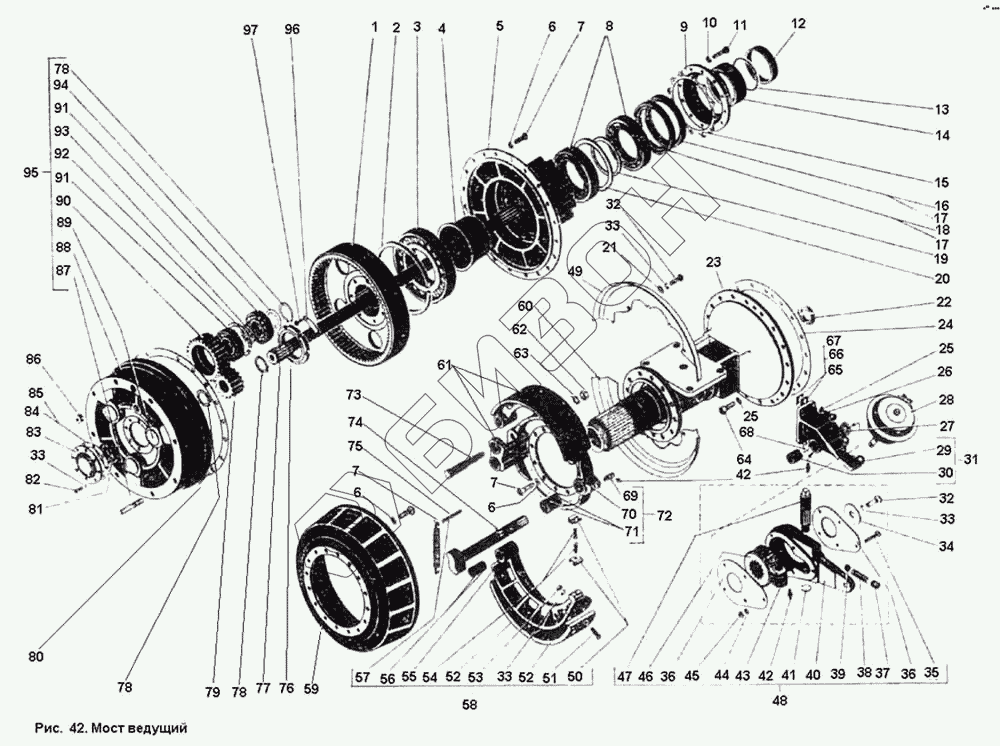

Графический каталог запасных частей к технике: ПТЗ К-701. Мост ведущий
1
2
3
4
5
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
33
33
33
33
34
35
36
36
37
38
39
40
41
42
42
43
44
45
46
47
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
78
78
79
80
81
82
83
84
85
86
87
88
89
90
91
91
92
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.23.00.000-1 | 700А.23.00.000-1 | Мост ведущий |
Загрузка ...
|
|
| 1 | 700.23.00.024-1 | Шестерня венечная |
Загрузка ...
|
|
| 2 | 700.23.00.125 | Кольцо пружинное |
Загрузка ...
|
|
| 3 | Подшипник 2234К ГОСТ 8328-75 | Подшипник 2234К ГОСТ 8328-75 |
Загрузка ...
|
|
| 4 | 700.23.00.021 | Втулка распорная |
Загрузка ...
|
|
| 5 | 700.23.00.085-1 | Ступица |
Загрузка ...
|
|
| 6 | Шайба 18.65Г ГОСТ 6402-70 | Шайба 18.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Болт М18Х1.5Х40 ГОСТ 7808-70 | Болт М18Х1.5Х40 ГОСТ 7808-70 |
Загрузка ...
|
|
| 8 | Подшипник 130 ГОСТ 8338-75 | Подшипник 130 ГОСТ 8338-75 |
Загрузка ...
|
|
| 9 | 700.23.00.013-6 | Крышка |
Загрузка ...
|
|
| 10 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Болт М12Х35 ГОСТ 7808-70 | Болт М12Х35 ГОСТ 7808-70 |
Загрузка ...
|
|
| 12 | 700А.23.00.014-1 | Втулка |
Загрузка ...
|
|
| 13 | Кольцо У-150Х0-3 ГОСТ 9833-73 | Кольцо У-150Х0-3 ГОСТ 9833-73 |
Загрузка ...
|
|
| 14 | 700А.23.00.011-1 | Втулка |
Загрузка ...
|
|
| 15 | 700.23.00.017 | Прокладка |
Загрузка ...
|
|
| 16 | 700.23.00.190 | Манжета в сборе |
Загрузка ...
|
|
| 17 | Пружина АСК-180.2 ЛК 02480-00 | Пружина АСК-180.2 ЛК 02480-00 |
Загрузка ...
|
|
| 18 | 700.23.00.100 | Манжета в сборе |
Загрузка ...
|
|
| 18 | 700.23.00.020-1 | Рычаг тормоза в сборе |
Загрузка ...
|
|
| 19 | 700.23.00.031-3 | Кольцо |
Загрузка ...
|
|
| 20 | 700.23.00.031-5 | Кольцо |
Загрузка ...
|
|
| 21 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | Уплотнение ЛК БСК 60-85-10.5/16.5 ЛК 024 | Уплотнение ЛК БСК 60-85-10.5/16.5 ЛК 02478-00 |
Загрузка ...
|
|
| 23 | 700А.23.00.010-3 | Кожух полуоси в сборе |
Загрузка ...
|
|
| 24 | 700.23.00.033 | Прокладка |
Загрузка ...
|
|
| 25 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | Болт М16Х1.5Х40 ГОСТ 7808-70 | Болт М16Х1.5Х40 ГОСТ 7808-70 |
Загрузка ...
|
|
| 27 | 700.23.00.038 | Прокладка |
Загрузка ...
|
|
| 28 | 700.23.00.230 | Камера тормозная в сборе |
Загрузка ...
|
|
| 29 | 700.23.00.074-3 | Кронштейн |
Загрузка ...
|
|
| 30 | 700.23.00.082 | Сухарь |
Загрузка ...
|
|
| 31 | 700.23.00.200 | Кронштейн в сборе |
Загрузка ...
|
|
| 32 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 33 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | 700.23.00.035 | Шайба |
Загрузка ...
|
|
| 35 | Болт М6Х55 ГОСТ 7811-70 | Болт М6Х55 ГОСТ 7811-70 |
Загрузка ...
|
|
| 36 | 700.23.00.068-1 | Крышка |
Загрузка ...
|
|
| 37 | Пробка 7009-0225 ГОСТ 12202-66 | Пробка 7009-0225 ГОСТ 12202-66 |
Загрузка ...
|
|
| 38 | 700.21.00.069-2 | Пружина |
Загрузка ...
|
|
| 39 | Шарик БV 8 мм Н ГОСТ 3722-60 | Шарик БV 8 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 40 | 700.23.00.064-1 | Рычаг тормоза |
Загрузка ...
|
|
| 41 | Заглушка 20 ГОСТ 3111-67 | Заглушка 20 ГОСТ 3111-67 |
Загрузка ...
|
|
| 42 | Масленка 1.3 ГОСТ 19853-74 | Масленка 1.3 ГОСТ 19853-74 |
Загрузка ...
|
|
| 43 | 700.23.00.067 | Червяк |
Загрузка ...
|
|
| 44 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 45 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 |
Загрузка ...
|
|
| 46 | 700.23.065-1 | Шестерня червячная |
Загрузка ...
|
|
| 47 | 700.23.00.066 | Ось червяка |
Загрузка ...
|
|
| 49 | 700.23.00.118 | Козырек |
Загрузка ...
|
|
| 50 | 700.23.00.076-1 | Втулка |
Загрузка ...
|
|
| 51 | Винт М10Х35 ГОСТ 17475-72 | Винт М10Х35 ГОСТ 17475-72 |
Загрузка ...
|
|
| 52 | 700.23.00.081 | Накладка |
Загрузка ...
|
|
| 53 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 54 | Винт М8Х25 ГОСТ 17475-72 | Винт М8Х25 ГОСТ 17475-72 |
Загрузка ...
|
|
| 55 | 700.23.00.079-1 | Колодка тормоза |
Загрузка ...
|
|
| 56 | 700.23.00.083-2 | Втулка |
Загрузка ...
|
|
| 57 | 700.23.00.084 | Палец |
Загрузка ...
|
|
| 58 | 700.23.00.070 | Колодка тормоза нижняя в сборе |
Загрузка ...
|
|
| 59 | 700.23.00.015 | Барабан тормозной |
Загрузка ...
|
|
| 60 | 700.21.00.117 | Козырек |
Загрузка ...
|
|
| 61 | 700.23.00.060 | Колодка тормоза верхняя в сборе |
Загрузка ...
|
|
| 62 | Гайка М24 ГОСТ 5927-70 | Гайка М24 ГОСТ 5927-70 |
Загрузка ...
|
|
| 63 | Шайба 24.65Г ГОСТ 6402-70 | Шайба 24.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 64 | Болт М16Х1.5Х50 ГОСТ 7808-70 | Болт М16Х1.5Х50 ГОСТ 7808-70 |
Загрузка ...
|
|
| 65 | 700.23.00.121-01 | Прокладка |
Загрузка ...
|
|
| 66 | 700.23.00.121-02 | Прокладка |
Загрузка ...
|
|
| 67 | 700.23.00.121-03 | Прокладка |
Загрузка ...
|
|
| 68 | 700.23.00.122 | Планка |
Загрузка ...
|
|
| 69 | 700.23.00.112 | Бонка |
Загрузка ...
|
|
| 70 | 700.23.00.077-1 | Суппорт тормоза |
Загрузка ...
|
|
| 71 | 700.23.000.083-1 | Втулка |
Загрузка ...
|
|
| 72 | 700.23.00.050-1 | Суппорт тормоза в сборе |
Загрузка ...
|
|
| 73 | 700.23.00.016 | Ось тормозной колодки |
Загрузка ...
|
|
| 74 | 700А.23.00.018 | Кулак |
Загрузка ...
|
|
| 75 | 700.23.00.035-1 | Пружина |
Загрузка ...
|
|
| 76 | 700.23.00.026 | Гайка |
Загрузка ...
|
|
| 77 | 700А.23.00.012 | Полуось |
Загрузка ...
|
|
| 78 | Кольцо В60 ГОСТ 13942-68 | Кольцо В60 ГОСТ 13942-68 |
Загрузка ...
|
|
| 79 | 700.23.00.027 | Шестерня солнечная |
Загрузка ...
|
|
| 80 | 700.23.00.023 | Прокладка |
Загрузка ...
|
|
| 81 | Подшипник 209 ГОСТ 8338-75 | Подшипник 209 ГОСТ 8338-75 |
Загрузка ...
|
|
| 82 | Болт М10Х30 ГОСТ 7808-70 | Болт М10Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 83 | 700.23.00.028.2 | Крышка |
Загрузка ...
|
|
| 84 | 700.23.00.029-1 | Прокладка |
Загрузка ...
|
|
| 85 | 700.23.00.029-2 | Прокладка |
Загрузка ...
|
|
| 86 | Пробка КГ1" ГОСТ 12718-68 | Пробка КГ1" ГОСТ 12718-68 |
Загрузка ...
|
|
| 87 | 700.23.00.089-1 | Шпилька |
Загрузка ...
|
|
| 88 | 700.23.00.087-3 | Водило |
Загрузка ...
|
|
| 89 | 700.23.00.088-2 | Ось сателлита |
Загрузка ...
|
|
| 90 | 700А.23.00.032 | Сателлит |
Загрузка ...
|
|
| 91 | Подшипник 12312К1 ГОСТ 8328-75 | Подшипник 12312К1 ГОСТ 8328-75 |
Загрузка ...
|
|
| 92 | Кольцо В130 ГОСТ 13943-68 | Кольцо В130 ГОСТ 13943-68 |
Загрузка ...
|
|
| 93 | 700.23.00.031-2 | Кольцо |
Загрузка ...
|
|
| 94 | 700.23.00.034-1 | Шайба |
Загрузка ...
|
|
| 95 | 700.23.00.090-1 | Водило в сборе |
Загрузка ...
|
|
| 96 | 700.23.00.025-1 | Планка стопорная |
Загрузка ...
|
|
| 97 | Болт 3М8Х20 ГОСТ 7808-70 | Болт 3М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
