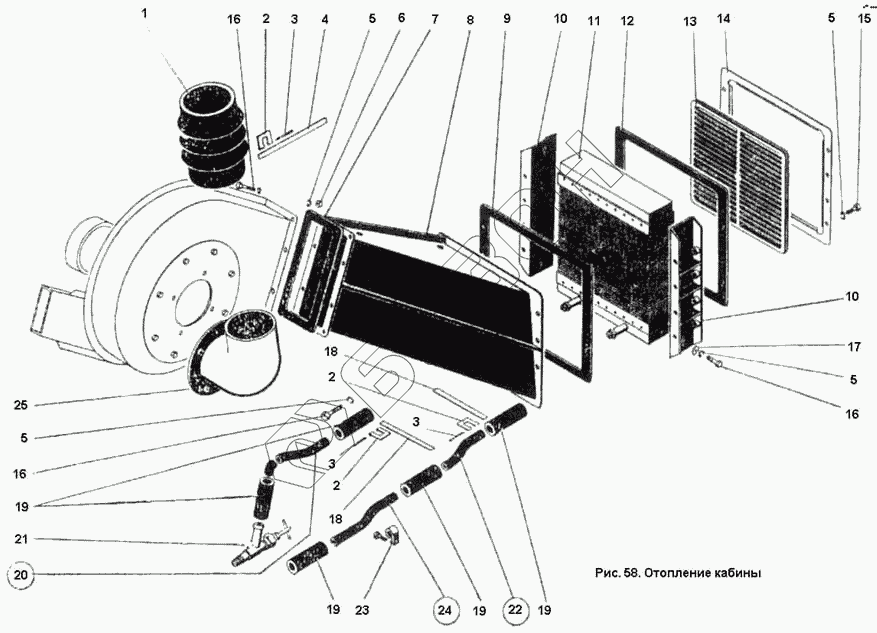

Графический каталог запасных частей к технике: ПТЗ К-701. Отопление кабины
1
2
2
2
3
3
3
4
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
16
16
17
18
18
19
19
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.81.00.000-2 | 700А.81.00.000-2 | Отопление кабины |
Загрузка ...
|
|
| 700А.81.00.073-1 | 700А.81.00.073-1 | Труба |
Загрузка ...
|
|
| 700А.81.00.073-02 | 700А.81.00.073-02 | Труба |
Загрузка ...
|
|
| 700А.81.00.072-03 | 700А.81.00.072-03 | Труба |
Загрузка ...
|
|
| 701.81.00.000-1 | 701.81.00.000-1 | Отопление кабины |
Загрузка ...
|
|
| 1 | 700А.81.00.042-2 | Кожух |
Загрузка ...
|
|
| 2 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 3 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 4 | 700А.81.00.051 | Лента |
Загрузка ...
|
|
| 5 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 |
Загрузка ...
|
|
| 7 | 700А.81.00.049 | Прокладка |
Загрузка ...
|
|
| 8 | 700А.81.00.020-1 | Кожух в сборе |
Загрузка ...
|
|
| 9 | 700А.81.00.63 | Прокладка |
Загрузка ...
|
|
| 10 | 700А.81.01.040 | Боковина в сборе |
Загрузка ...
|
|
| 11 | 700А.81.01.000 | Радиатор системы отопления |
Загрузка ...
|
|
| 12 | 700А.81.00.045 | Прокладка |
Загрузка ...
|
|
| 13 | 700А.81.00.044 | Сетка |
Загрузка ...
|
|
| 14 | 700А.81.00.043 | Фланец |
Загрузка ...
|
|
| 15 | Болт М6Х20 ГОСТ 7808-70 | Болт М6Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 16 | Болт М6Х16 ГОСТ 7805-70 | Болт М6Х16 ГОСТ 7805-70 |
Загрузка ...
|
|
| 17 | Шайба 6.01 ГОСТ 11371-78 | Шайба 6.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | Лента 275 ГОСТ 503-71 | Лента 275 ГОСТ 503-71 |
Загрузка ...
|
|
| 19 | 701.81.00.014 | Труба |
Загрузка ...
|
|
| 20 | 701.81.00.013-02 | Труба |
Загрузка ...
|
|
| 21 | 700.81.05.70 | Кран |
Загрузка ...
|
|
| 22 | 701.81.00.013-04 | Труба |
Загрузка ...
|
|
| 23 | Хомутик ХПО-15Х7 ЛК 0034-00 | Хомутик ХПО-15Х7 ЛК 0034-00 |
Загрузка ...
|
|
| 24 | 701.81.00.013-01 | Труба |
Загрузка ...
|
|
| 25 | 700А.81.04.030-1 | Патрубок в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
