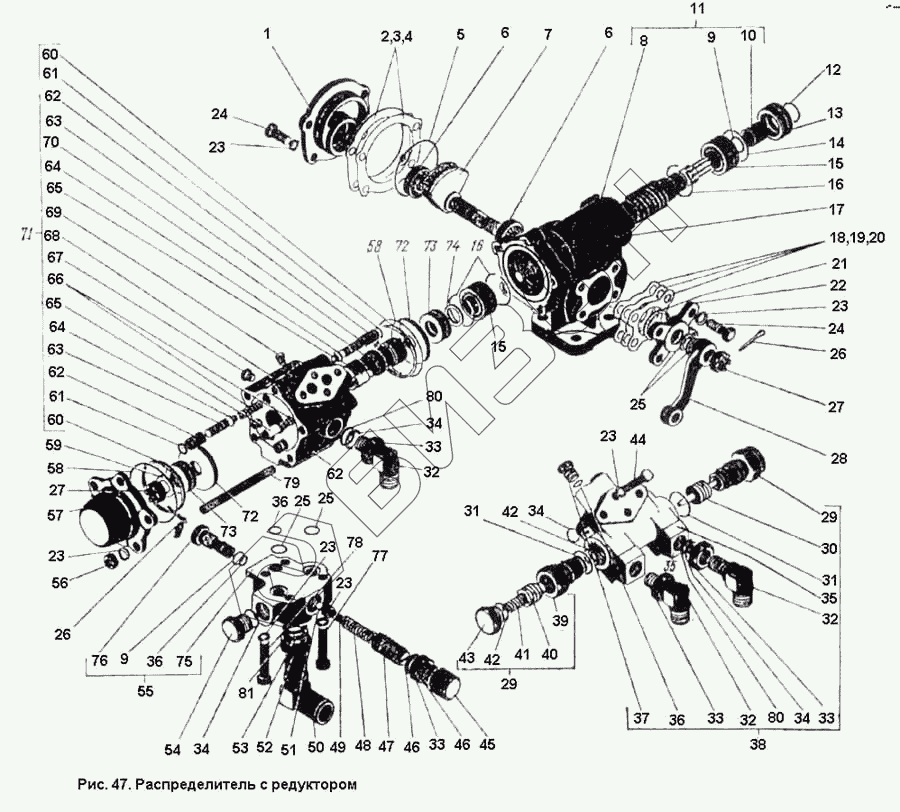

Графический каталог запасных частей к технике: ПТЗ К-701. Распределитель с редуктором
1
2
3
4
5
6
6
7
8
9
9
10
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
23
23
23
23
23
24
24
25
25
25
26
26
27
27
28
29
29
30
31
31
33
33
33
33
33
33
33
34
34
34
34
35
36
36
36
37
38
40
41
42
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
60
61
61
62
62
62
63
63
64
64
65
65
66
67
68
69
70
71
72
72
73
73
74
75
76
77
78
79
80
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.14.22.000-1 | 700А.14.22.000-1 | Распределитель с редуктором |
Загрузка ...
|
|
| 1 | 700А.34.22.026 | Крышка |
Загрузка ...
|
|
| 2 | 700А.34.22.032-01 | Прокладка |
Загрузка ...
|
|
| 3 | 700А.34.22.032-02 | Прокладка |
Загрузка ...
|
|
| 4 | 700А.34.22.032-03 | Прокладка |
Загрузка ...
|
|
| 5 | Кольцо У-100Х95-3 ГОСТ 18829-73 | Кольцо У-100Х95-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 6 | Подшипник 7205К1 ГОСТ 333-79 | Подшипник 7205К1 ГОСТ 333-79 |
Загрузка ...
|
|
| 7 | 700А.34.22.029 | Сектор |
Загрузка ...
|
|
| 8 | 700А.14.22.018 | Червяк |
Загрузка ...
|
|
| 9 | Копьецо Н1-25Х20-3 ГОСТ 18829-73 | Копьецо Н1-25Х20-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 10 | 700.34.22.053 | Втулка |
Загрузка ...
|
|
| 11 | 700А.34.22.040 | Червяк в сборе |
Загрузка ...
|
|
| 12 | Кольцо Н1-38Х30-3 ГОСТ 18829-73 | Кольцо Н1-38Х30-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 13 | 700А.34.22.031 | Втулка уплотнительная |
Загрузка ...
|
|
| 14 | Кольцо У-55Х50-3 ГОСТ 18829-73 | Кольцо У-55Х50-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 15 | Подшипник 4074106 ГОСТ 4657-71 | Подшипник 4074106 ГОСТ 4657-71 |
Загрузка ...
|
|
| 16 | 700.34.22.054 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 700А.14.22.024 | Картер рулевого управления |
Загрузка ...
|
|
| 18 | 700.34.22.034-1 | Прокладка |
Загрузка ...
|
|
| 19 | 700А.14.22.019 | Корпус клапана |
Загрузка ...
|
|
| 19 | 700.34.22.034-3 | Прокладка |
Загрузка ...
|
|
| 20 | 700.34.22.034-2 | Прокладка |
Загрузка ...
|
|
| 21 | Кольцо Н1-52Х45-3 ГОСТ 18829-73 | Кольцо Н1-52Х45-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 22 | 700А.14.22.027 | Крышка |
Загрузка ...
|
|
| 23 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Болт М12Х1.25Х30 ГОСТ 7808-70 | Болт М12Х1.25Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 25 | Кольцо У-30Х25-3 ГОСТ 18829-73 | Кольцо У-30Х25-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 26 | Шплинт 4Х36 ГОСТ 397-79 | Шплинт 4Х36 ГОСТ 397-79 |
Загрузка ...
|
|
| 27 | Гайка М20Х1.5 ГОСТ 5933-73 | Гайка М20Х1.5 ГОСТ 5933-73 |
Загрузка ...
|
|
| 28 | 700А.14.22.025-1 | Сошка |
Загрузка ...
|
|
| 29 | 700А.34.22.060 | Клапан в сборе |
Загрузка ...
|
|
| 30 | 700А.14.22.022 | Толкатель |
Загрузка ...
|
|
| 31 | Кольцо У-40Х35-3 ГОСТ 18829-73 | Кольцо У-40Х35-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 33 | 700.34.22.063 | Гайка |
Загрузка ...
|
|
| 33 | 700А.34.22.014 | Угольник |
Загрузка ...
|
|
| 34 | Кольцо Н1-28Х22-3 ГОСТ 18829-73 | Кольцо Н1-28Х22-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 35 | 700А.14.22.021 | Коробка клапанная |
Загрузка ...
|
|
| 36 | Кольцо Н1-18Х14-3 ГОСТ 18829-73 | Кольцо Н1-18Х14-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 37 | 700А.14.22.023 | Пробка |
Загрузка ...
|
|
| 38 | 700А.34.22.020 | Коробка клапанная в сборе |
Загрузка ...
|
|
| 40 | 700.34.22.061-1 | Клапан |
Загрузка ...
|
|
| 41 | 700.46.19.027 | Пружина |
Загрузка ...
|
|
| 42 | Кольцо У-32Х0-3 ГОСТ 18829-73 | Кольцо У-32Х0-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 43 | 700.34.29.062-1 | Пробка |
Загрузка ...
|
|
| 44 | Болт М12Х90 ГОСТ 7811-70 | Болт М12Х90 ГОСТ 7811-70 |
Загрузка ...
|
|
| 45 | 700.34.22.043 | Колпачок |
Загрузка ...
|
|
| 46 | 700.34.22.042 | Прокладка |
Загрузка ...
|
|
| 47 | 700А.34.22.015 | Винт регулировочный |
Загрузка ...
|
|
| 48 | 700А.14.22.016 | Пружина |
Загрузка ...
|
|
| 49 | 700А.34.22.039 | Направляющая |
Загрузка ...
|
|
| 50 | 700А.34.22.037 | Угольник |
Загрузка ...
|
|
| 51 | Шарик БV 12.7 мм Н ГОСТ 3722-60 | Шарик БV 12.7 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 52 | 700.46.11.061 | Гайка |
Загрузка ...
|
|
| 53 | Кольцо У-0Х32-3 ГОСТ 18829-73 | Кольцо У-0Х32-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 54 | 700А.34.22.041 | Пробка |
Загрузка ...
|
|
| 55 | 700А.14.22.030 | Корпус клапана в сборе |
Загрузка ...
|
|
| 56 | Гайка М12Х1.25 ГОСТ 5927-70 | Гайка М12Х1.25 ГОСТ 5927-70 |
Загрузка ...
|
|
| 57 | 700.34.22.021-2 | Крышка |
Загрузка ...
|
|
| 58 | Кольцо У-105Х100-3 ГОСТ 18829-73 | Кольцо У-105Х100-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 59 | Шайба 20.01 ГОСТ 11371-78 | Шайба 20.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 60 | 700.34.22.061 | Кольцо упорное |
Загрузка ...
|
|
| 61 | Кольцо Н1-16Х12-3 ГОСТ 18829-73 | Кольцо Н1-16Х12-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 62 | 700.34.22.057-1 | Гильза плунжера |
Загрузка ...
|
|
| 63 | 700А.34.22.034 | Плунжер |
Загрузка ...
|
|
| 64 | 700.34.22.059-1 | Толкатель |
Загрузка ...
|
|
| 65 | 700.34.22.056 | Плунжер |
Загрузка ...
|
|
| 66 | 700.34.22.055 | Пружина плунжера |
Загрузка ...
|
|
| 67 | Пробка КГ 3/8" ГОСТ 12720-67 | Пробка КГ 3/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 68 | 700А.34.22.011-1 | Корпус золотника |
Загрузка ...
|
|
| 69 | Пробка КГ 1/8" ГОСТ 12720-67 | Пробка КГ 1/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 70 | 700.34.22.012-1 | Золотник |
Загрузка ...
|
|
| 71 | 700А.14.22.010-1 | Корпус золотника |
Загрузка ...
|
|
| 72 | 700А.14.22.028 | Шайба золотника |
Загрузка ...
|
|
| 73 | Подшипник 8305 ГОСТ 6874-75 | Подшипник 8305 ГОСТ 6874-75 |
Загрузка ...
|
|
| 74 | 700А.34.22.033 | Шайба |
Загрузка ...
|
|
| 75 | 700А.34.22.035 | Корпус клапана |
Загрузка ...
|
|
| 76 | 700А.34.22.036 | Седло клапана |
Загрузка ...
|
|
| 77 | Болт 3М12Х65 ГОСТ 7811-70 | Болт 3М12Х65 ГОСТ 7811-70 |
Загрузка ...
|
|
| 78 | Болт М12Х65 ГОСТ 7811-70 | Болт М12Х65 ГОСТ 7811-70 |
Загрузка ...
|
|
| 79 | Шпилька М12Х1.25Х140 ГОСТ 22034-76 | Шпилька М12Х1.25Х140 ГОСТ 22034-76 |
Загрузка ...
|
|
| 80 | 700А.34.22.064 | Кольцо |
Загрузка ...
|
|
| 81 | 700А.34.22.064-01 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
