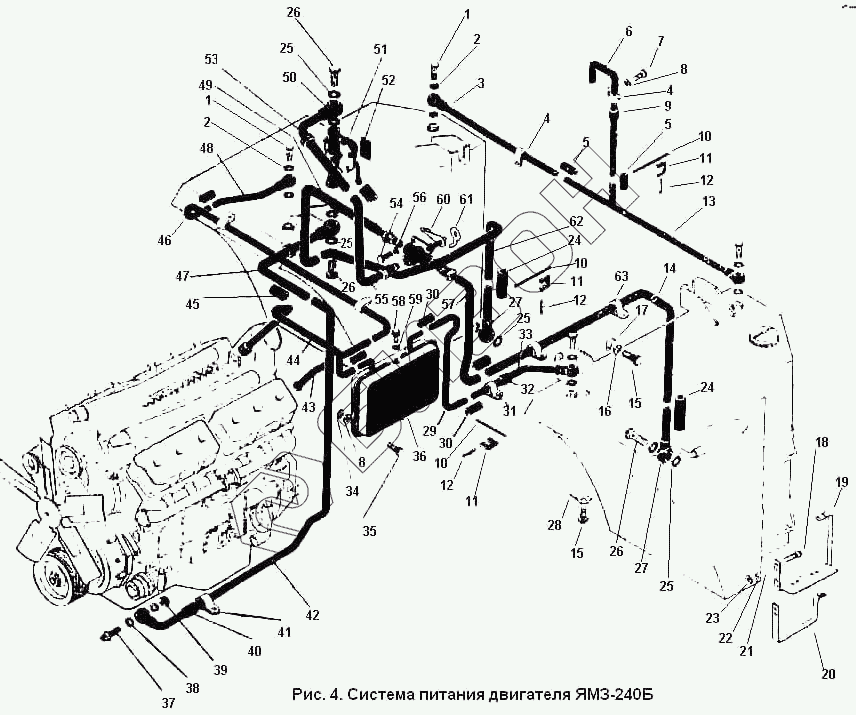

Графический каталог запасных частей к технике: ПТЗ К-701. Система питания двигателя ЯМЗ-240Б
1
1
2
2
3
4
4
5
5
6
7
8
8
9
10
10
10
11
11
11
12
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
25
25
25
26
26
26
27
27
28
29
30
30
31
32
33
33
34
35
36
37
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 701.11.00.000-2 | 701.11.00.000-2 | Система питания двигателя |
Загрузка ...
|
|
| 1 | 700.11.00.038 | Болт зажимной |
Загрузка ...
|
|
| 2 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | Прокладка ФТ12Х18Х1.5 МН 3138-62 |
Загрузка ...
|
|
| 3 | 700А.11.04.040-05 | Труба в сборе |
Загрузка ...
|
|
| 4 | Хомутик ХПО-12Х9 ЛК 0034-00 | Хомутик ХПО-12Х9 ЛК 0034-00 |
Загрузка ...
|
|
| 5 | Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм | Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм |
Загрузка ...
|
|
| 6 | 700А.11.04.018-08 | Труба |
Загрузка ...
|
|
| 7 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 8 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | 700А.11.00.057 | Втулка |
Загрузка ...
|
|
| 10 | Лента 200 ГОСТ 503-71 | Лента 200 ГОСТ 503-71 |
Загрузка ...
|
|
| 11 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 12 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 13 | 700А.11.04.050-1 | Труба в сборе |
Загрузка ...
|
|
| 14 | 700А.11.00.056 | Труба |
Загрузка ...
|
|
| 15 | Болт М20Х50 ГОСТ 7808-70 | Болт М20Х50 ГОСТ 7808-70 |
Загрузка ...
|
|
| 16 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 700А.11.00.011 | Планка |
Загрузка ...
|
|
| 18 | Болт М10Х30 ГОСТ 7808-70 | Болт М10Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 19 | 700А.11.00.140 | Ступенька в сборе |
Загрузка ...
|
|
| 20 | 700А.11.00.150 | Подножка нижняя |
Загрузка ...
|
|
| 21 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 24 | Рукав 12Х20-16 ГОСТ 10362-76: L=150мм | Рукав 12Х20-16 ГОСТ 10362-76: L=150мм |
Загрузка ...
|
|
| 25 | Прокладка ФТ20Х28Х1.5 МН 3138-62 | Прокладка ФТ20Х28Х1.5 МН 3138-62 |
Загрузка ...
|
|
| 26 | 700.11.00.034 | Болт зажимной |
Загрузка ...
|
|
| 27 | 700А.11.04.090-01 | Труба в сборе |
Загрузка ...
|
|
| 28 | Шайба 20.01 ГОСТ 13463-77 | Шайба 20.01 ГОСТ 13463-77 |
Загрузка ...
|
|
| 29 | 700А.11.04.029-03 | Труба |
Загрузка ...
|
|
| 30 | Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм | Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм |
Загрузка ...
|
|
| 31 | Хомутик ХПО-15Х9 ЛК 0034-00 | Хомутик ХПО-15Х9 ЛК 0034-00 |
Загрузка ...
|
|
| 32 | Трубка 4м 10Х2 ГОСТ 5496-78: L=30мм | Трубка 4м 10Х2 ГОСТ 5496-78: L=30мм |
Загрузка ...
|
|
| 33 | 700А.11.00.210 | Труба в сборе |
Загрузка ...
|
|
| 33 | Прокладка ФТ16Х 22Х1.5 МН 3138-62 | Прокладка ФТ16Х 22Х1.5 МН 3138-62 |
Загрузка ...
|
|
| 34 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 36 | 700А.11.24.010 | Бачок топливный |
Загрузка ...
|
|
| 37 | 701.11.00.011 | Штуцер |
Загрузка ...
|
|
| 39 | 700.11.00.045 | Гайка глухая |
Загрузка ...
|
|
| 40 | 700А.11.00.057-01 | Втулка |
Загрузка ...
|
|
| 41 | Хомутик ХПО-20Х9 ЛК 0034-00 | Хомутик ХПО-20Х9 ЛК 0034-00 |
Загрузка ...
|
|
| 42 | 701.11.04.010-10 | Труба в сборе |
Загрузка ...
|
|
| 43 | 701.11.04.110 | Труба в сборе |
Загрузка ...
|
|
| 44 | 701.11.04.090 | Труба в сборе |
Загрузка ...
|
|
| 45 | Рукав 12Х20-16 ГОСТ 10362-76: L=100мм | Рукав 12Х20-16 ГОСТ 10362-76: L=100мм |
Загрузка ...
|
|
| 46 | 701.11.04.012-06 | Труба |
Загрузка ...
|
|
| 47 | 701.11.04.010-09 | Труба в сборе |
Загрузка ...
|
|
| 48 | 700А.11.04.040-02 | Труба в сборе |
Загрузка ...
|
|
| 49 | 700А.11.04.140-03 | Труба в сборе |
Загрузка ...
|
|
| 50 | 700А.11.04.090-08 | Труба в сборе |
Загрузка ...
|
|
| 51 | 700.11.00.130 | Насос РИМ-1К |
Загрузка ...
|
|
| 52 | 700А.11.00.031 | Планка |
Загрузка ...
|
|
| 53 | 700.11.00.035-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 54 | Болт М6Х18 ГОСТ 7805-70 | Болт М6Х18 ГОСТ 7805-70 |
Загрузка ...
|
|
| 55 | 700А.11.04.140.01 | Труба в сборе |
Загрузка ...
|
|
| 56 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 57 | 700А.11.04.140-02 | Труба в сборе |
Загрузка ...
|
|
| 58 | Пробка М24Х1.5 ЛК 0012-00 | Пробка М24Х1.5 ЛК 0012-00 |
Загрузка ...
|
|
| 59 | Прокладка ФТ24Х32Х2 МН 3138-62 | Прокладка ФТ24Х32Х2 МН 3138-62 |
Загрузка ...
|
|
| 60 | 700А.11.00.080-1 | Кран ПП8 |
Загрузка ...
|
|
| 61 | 700А.11.00.019 | Упор |
Загрузка ...
|
|
| 62 | 700А.11.04.024 | Труба |
Загрузка ...
|
|
| 63 | Хомутик ХПО-20Х7 ЛК 0034-00 | Хомутик ХПО-20Х7 ЛК 0034-00 |
Загрузка ...
|
