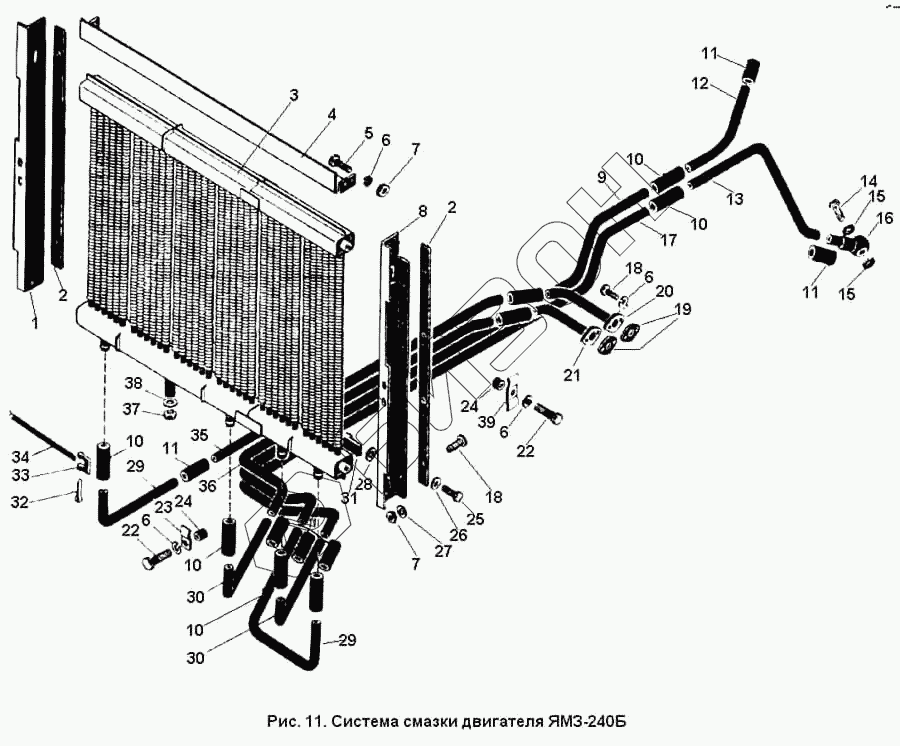

Графический каталог запасных частей к технике: ПТЗ К-701. Система смазки двигателя ЯМЗ-240Б
1
2
2
3
4
5
6
6
6
6
7
7
8
9
10
10
10
10
10
11
11
11
12
13
14
15
15
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 701.14.00.000-1 | 701.14.00.000-1 | Система смазки |
Загрузка ...
|
|
| 1 | 701.14.00.028 | Боковина правая в сборе |
Загрузка ...
|
|
| 2 | 700.14.00.016 | Прокладка |
Загрузка ...
|
|
| 3 | 701.14.05.000 | Радиатор масляный |
Загрузка ...
|
|
| 4 | 701.14.00.023 | Крышка |
Загрузка ...
|
|
| 5 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 6 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 8 | 701.14.00029 | Боковина левая в сборе |
Загрузка ...
|
|
| 9 | 701.14.08.017-12 | Труба |
Загрузка ...
|
|
| 10 | Рукав 20Х30.5-16 ГОСТ 10362-76: L=80мм | Рукав 20Х30.5-16 ГОСТ 10362-76: L=80мм |
Загрузка ...
|
|
| 11 | Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм | Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм |
Загрузка ...
|
|
| 12 | 701.14.08.017-11 | Труба |
Загрузка ...
|
|
| 13 | 700А.14.08.011-23 | Труба |
Загрузка ...
|
|
| 14 | 700.17.24.023-2 | Болт зажимной |
Загрузка ...
|
|
| 15 | 700.17.01.413 | Прокладка |
Загрузка ...
|
|
| 16 | 700А.14.00.050 | Угольник в сборе |
Загрузка ...
|
|
| 17 | 701.14.08.017-16 | Труба |
Загрузка ...
|
|
| 18 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 19 | 701.14.08.011 | Прокладка |
Загрузка ...
|
|
| 20 | 701.14.08.010-03 | Патрубок в сборе |
Загрузка ...
|
|
| 21 | 701.14.08.010-04 | Патрубок в сборе |
Загрузка ...
|
|
| 22 | Болт М8Х30 ГОСТ 7808-70 | Болт М8Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 23 | 700А.34.00.028 | Скоба |
Загрузка ...
|
|
| 24 | 700А.34.00.029 | Втулка |
Загрузка ...
|
|
| 25 | Болт 3М10Х20 ГОСТ 7808-70 | Болт 3М10Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 26 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | Шайба 12.01 ГОСТ 11371-78 | Шайба 12.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | 700А.14.08.011-21 | Труба |
Загрузка ...
|
|
| 30 | 701.14.08.017-10 | Труба |
Загрузка ...
|
|
| 31 | 701.13.01.027 | Прокладка |
Загрузка ...
|
|
| 32 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 33 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 34 | Лента 300 ГОСТ 503-71 | Лента 300 ГОСТ 503-71 |
Загрузка ...
|
|
| 35 | 701.14.08.017-13 | Труба |
Загрузка ...
|
|
| 36 | 701.14.08.017-14 | Труба |
Загрузка ...
|
|
| 37 | Пробка М12 ЛК 0011-00 | Пробка М12 ЛК 0011-00 |
Загрузка ...
|
|
| 38 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | Прокладка ФТ12Х18Х1.5 МН 3138-62 |
Загрузка ...
|
|
| 39 | 700А.34.00.027 | Скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
