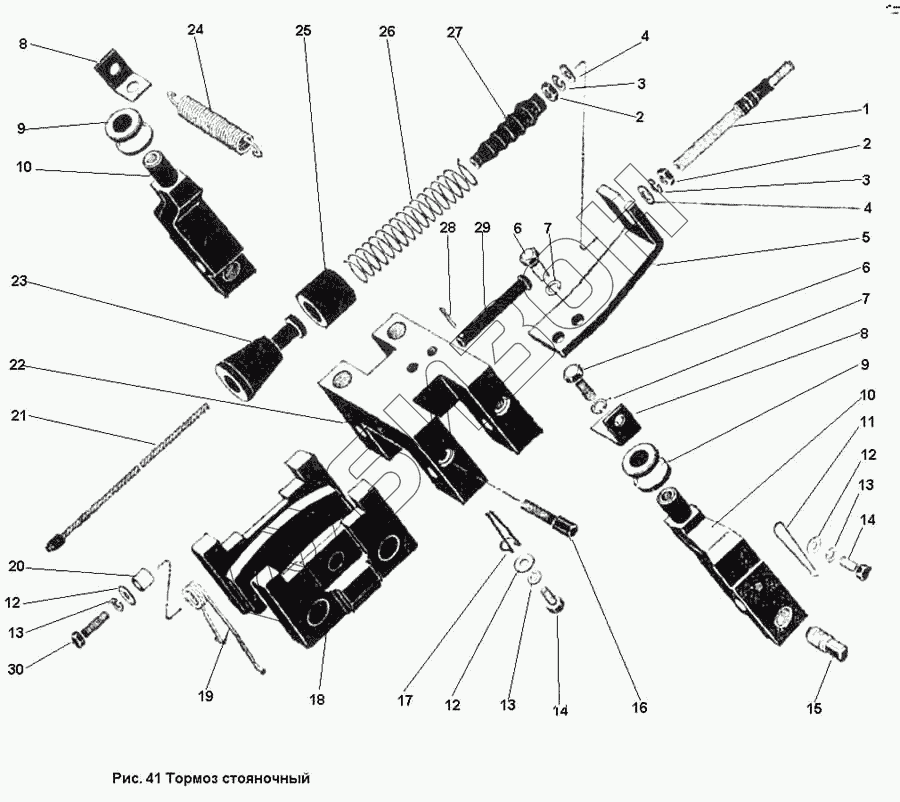

Графический каталог запасных частей к технике: ПТЗ К-701. Тормоз стояночный
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.00.23.100 | 700А.00.23.100 | Тормоз стояночный |
Загрузка ...
|
|
| 1 | 700А.00.23.060 | Оболочка |
Загрузка ...
|
|
| 2 | Гайка М12 ГОСТ 5927-70 | Гайка М12 ГОСТ 5927-70 |
Загрузка ...
|
|
| 3 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | Шайба 12.01 ГОСТ 11371-78 | Шайба 12.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | 700А.00.23.056 | Кронштейн |
Загрузка ...
|
|
| 6 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 7 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | 700А.00.23.066 | Уголок |
Загрузка ...
|
|
| 9 | 700А.00.23.055 | Ролик |
Загрузка ...
|
|
| 10 | 700А.00.23.052 | Рычаг |
Загрузка ...
|
|
| 11 | 700А.00.23.063 | Стопор |
Загрузка ...
|
|
| 12 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 15 | 700А.00.23.058 | Винт |
Загрузка ...
|
|
| 16 | 700А.00.23.062 | Болт |
Загрузка ...
|
|
| 17 | 700А.00.23.061 | Стопор |
Загрузка ...
|
|
| 18 | 700А.00.23.110 | Колодка |
Загрузка ...
|
|
| 19 | 700А.00.23.059.1 | Пружина |
Загрузка ...
|
|
| 20 | 700А.00.23.065 | Втулка |
Загрузка ...
|
|
| 21 | 700А.00.23.120 | Трос |
Загрузка ...
|
|
| 22 | 700А.00.23.049 | Суппорт |
Загрузка ...
|
|
| 23 | 700А.00.23.053 | Конус |
Загрузка ...
|
|
| 24 | 700А.00.23.057 | Пружина |
Загрузка ...
|
|
| 25 | 700А.00.23.074 | Втулка |
Загрузка ...
|
|
| 26 | 700А.00.23.064 | Пружина |
Загрузка ...
|
|
| 27 | 700А.00.23.031 | Кожух |
Загрузка ...
|
|
| 28 | Шплинт 25Х16 ГОСТ 397-79 | Шплинт 25Х16 ГОСТ 397-79 |
Загрузка ...
|
|
| 29 | Ось 12-12С5Х115 ГОСТ 9650-71 | Ось 12-12С5Х115 ГОСТ 9650-71 |
Загрузка ...
|
|
| 30 | Болт М8Х30 ГОСТ 7808-70 | Болт М8Х30 ГОСТ 7808-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
