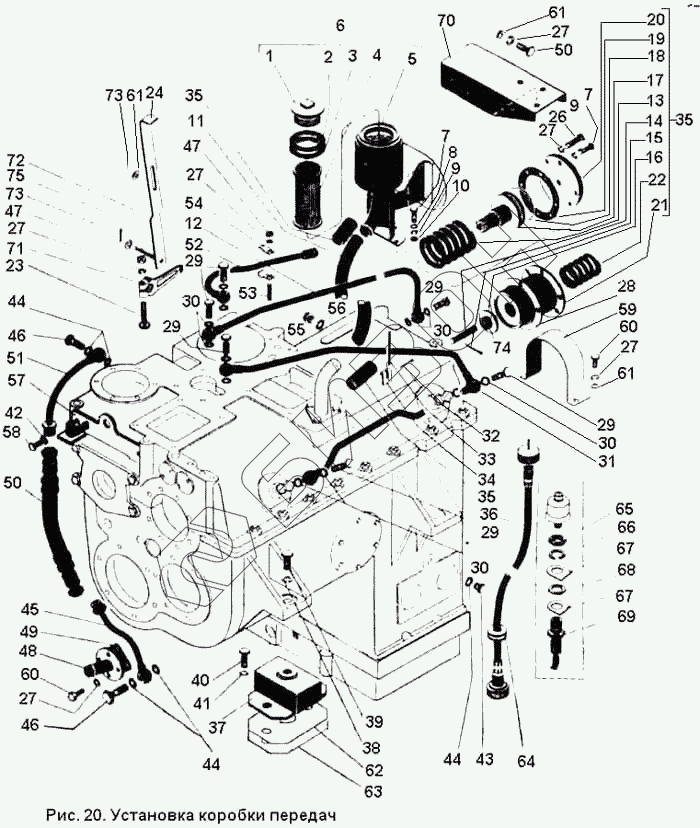

Графический каталог запасных частей к технике: ПТЗ К-701. Установка коробки передач
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
27
27
27
27
27
28
29
29
29
29
29
30
30
30
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
43
44
44
44
45
46
46
47
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
60
61
61
61
62
63
64
65
66
67
67
68
69
70
71
72
73
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.17.24.000 | 700А.17.24.000 | Трубопроводы коробки передач |
Загрузка ...
|
|
| 700А.17.00.000 | 700А.17.00.000 | Коробка передач в сборе |
Загрузка ...
|
|
| 700А.00.17.000 | 700А.00.17.000 | Установка коробки передач |
Загрузка ...
|
|
| 1 | 700.00.17.024-2 | Пробка |
Загрузка ...
|
|
| 2 | 700.00.17.011 | Кольцо |
Загрузка ...
|
|
| 3 | 700.13.00.057 | Прокладка |
Загрузка ...
|
|
| 4 | 700.00.17.030 | Фильтр в сборе |
Загрузка ...
|
|
| 5 | 700А.00.17.020-2 | Корпус в сборе |
Загрузка ...
|
|
| 6 | 700А.00.17.010-3 | Бочонок заливной |
Загрузка ...
|
|
| 7 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 8 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 11 | 700А.00.17.065-2 | Труба |
Загрузка ...
|
|
| 12 | 700А.17.24.140 | Труба в сборе |
Загрузка ...
|
|
| 13 | 700А.17.00.044 | Пружина |
Загрузка ...
|
|
| 14 | 700А.17.00.047 | Шпилька |
Загрузка ...
|
|
| 15 | Шплинт 4Х40 ГОСТ 397-79 | Шплинт 4Х40 ГОСТ 397-79 |
Загрузка ...
|
|
| 16 | 700А.17.00.053 | Шайба |
Загрузка ...
|
|
| 17 | 700А.17.00.043 | Поршень |
Загрузка ...
|
|
| 18 | Кольцо Н1-110Х100-3 ГОСТ 1882929-73 | Кольцо Н1-110Х100-3 ГОСТ 1882929-73 |
Загрузка ...
|
|
| 19 | 700А.17.00.048 | Прокладка |
Загрузка ...
|
|
| 20 | 700А.17.00.046 | Крышка |
Загрузка ...
|
|
| 21 | 700А.17.00.080 | Корпус в сборе |
Загрузка ...
|
|
| 22 | 700А.17.00.045 | Пружина внутренняя |
Загрузка ...
|
|
| 23 | Болт М10Х50 ГОСТ 7808-70 | Болт М10Х50 ГОСТ 7808-70 |
Загрузка ...
|
|
| 24 | 700А.17.00.069-1 | Рычаг |
Загрузка ...
|
|
| 25 | 700А.17.00.070 | Гидроакумулятор |
Загрузка ...
|
|
| 26 | Болт М10Х40 ГОСТ 7811-70 | Болт М10Х40 ГОСТ 7811-70 |
Загрузка ...
|
|
| 27 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 700А.17.00.039 | Прокладка |
Загрузка ...
|
|
| 29 | 700.17.24.045 | Болт зажимной |
Загрузка ...
|
|
| 30 | 700.34.2.042 | Прокладка |
Загрузка ...
|
|
| 31 | 700А.17.24.120-1 | Трубопровод в сборе |
Загрузка ...
|
|
| 32 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 33 | Лента 375 ГОСТ 503-71 | Лента 375 ГОСТ 503-71 |
Загрузка ...
|
|
| 34 | А52426.24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 35 | Рукав 32Х42-16 ГОСТ 10362-76: L=90мм | Рукав 32Х42-16 ГОСТ 10362-76: L=90мм |
Загрузка ...
|
|
| 36 | 700А.00.17.160 | Вал гибкий в сборе ГВ 10-Н |
Загрузка ...
|
|
| 37 | 700.00.17.170 | Амортизатор типа АКСС-220м |
Загрузка ...
|
|
| 38 | Шайба 22.65Г ГОСТ 6402-70 | Шайба 22.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | Болт 3М22Х65 ГОСТ 7808-70 | Болт 3М22Х65 ГОСТ 7808-70 |
Загрузка ...
|
|
| 40 | Болт М14Х45 ГОСТ 7808-70 | Болт М14Х45 ГОСТ 7808-70 |
Загрузка ...
|
|
| 41 | Шайба 14.65Г ГОСТ 6402-70 | Шайба 14.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 43 | 700.17.01.479 | Пробка |
Загрузка ...
|
|
| 44 | 700.17.01.413 | Прокладка |
Загрузка ...
|
|
| 45 | 700А.17.24.160-2 | Труба в сборе |
Загрузка ...
|
|
| 46 | 700.17.24.023-2 | Болт зажимной |
Загрузка ...
|
|
| 47 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 48 | 700А.17.00.120 | Труба в сборе |
Загрузка ...
|
|
| 49 | 700.17.01.251-1 | Прокладка |
Загрузка ...
|
|
| 50 | 700А.34.00.070 | Рукав |
Загрузка ...
|
|
| 51 | 700.17.24.410 | Труба в сборе |
Загрузка ...
|
|
| 52 | 700А.17.24.130-2 | Труба в сборе |
Загрузка ...
|
|
| 53 | Шпилька М10Х55 ГОСТ 22034-76 | Шпилька М10Х55 ГОСТ 22034-76 |
Загрузка ...
|
|
| 54 | 700А.17.00.026 | Скоба |
Загрузка ...
|
|
| 55 | Пробка М12Х1.25 ЛК 0012-00 | Пробка М12Х1.25 ЛК 0012-00 |
Загрузка ...
|
|
| 56 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | Прокладка ФТ12Х18Х1.5 МН 3138-62 |
Загрузка ...
|
|
| 57 | 700А.17.00.040 | Кронштейн в сборе |
Загрузка ...
|
|
| 58 | Болт М2Х30 ГОСТ 7808-70 | Болт М2Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 59 | 700А.00.17.066 | Кожух |
Загрузка ...
|
|
| 60 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 61 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 62 | 700А.00.17.098-01 | Прокладка |
Загрузка ...
|
|
| 63 | 700А.00.17.098-02 | Прокладка |
Загрузка ...
|
|
| 64 | 700.11.08.115 | Кольцо уплотнительное |
Загрузка ...
|
|
| 65 | Гайка М20Х1.5 ГОСТ 5927-70 | Гайка М20Х1.5 ГОСТ 5927-70 |
Загрузка ...
|
|
| 66 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 67 | 700.38.00.018 | Планка |
Загрузка ...
|
|
| 68 | 700.38.00.017 | Втулка |
Загрузка ...
|
|
| 69 | 700.38.00.090 | Рукав |
Загрузка ...
|
|
| 70 | 700А.00.17.099 | Кронштейн |
Загрузка ...
|
|
| 71 | 700.17.19.012-1 | Рычаг |
Загрузка ...
|
|
| 72 | Ось 22-10Х5Х30 ГОСТ 9650-71 | Ось 22-10Х5Х30 ГОСТ 9650-71 |
Загрузка ...
|
|
| 73 | Шплинт 2.5Х16 ГОСТ 397-79 | Шплинт 2.5Х16 ГОСТ 397-79 |
Загрузка ...
|
|
| 74 | Гайка М20Х1.5 ГОСТ 5933-73 | Гайка М20Х1.5 ГОСТ 5933-73 |
Загрузка ...
|
|
| 75 | Шайба 10.01 ГОСТ 6958-78 | Шайба 10.01 ГОСТ 6958-78 |
Загрузка ...
|
