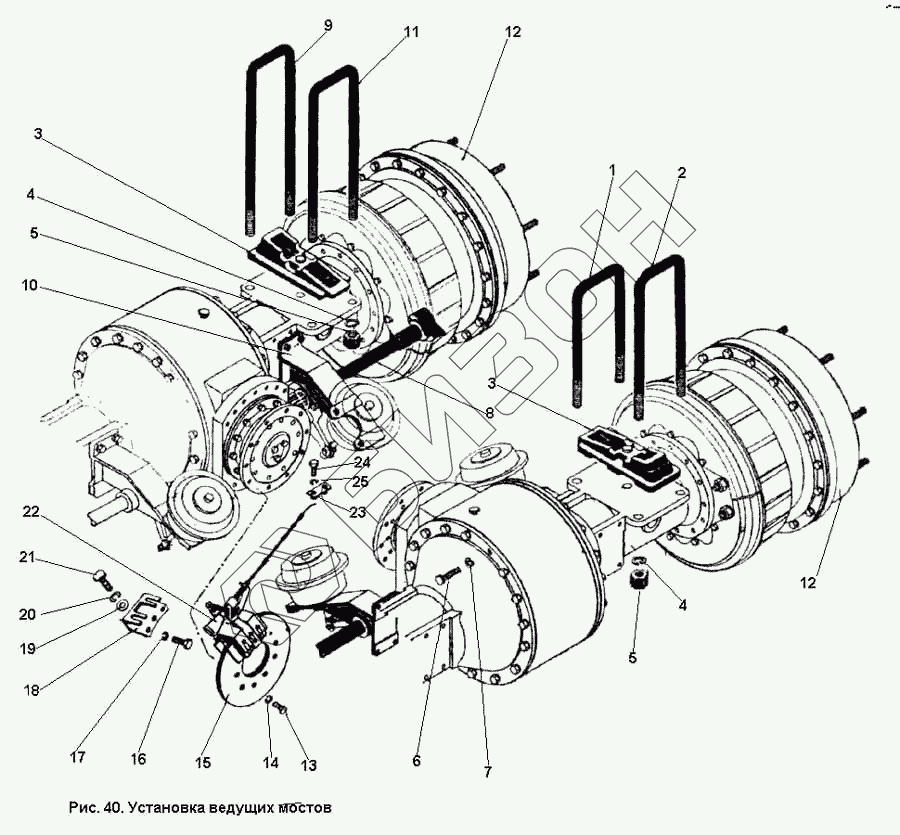

Графический каталог запасных частей к технике: ПТЗ К-701. Установка ведущих мостов
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.00.23.000-2 | 700А.00.23.000-2 | Установка мостов ведущих |
Загрузка ...
|
|
| 1 | 700А.00.23.014-01 | Стремянка |
Загрузка ...
|
|
| 2 | 700А.00.23.014-02 | Стремянка |
Загрузка ...
|
|
| 3 | 700А.00.23.090-2 | Кронштейн в сборе |
Загрузка ...
|
|
| 4 | Шайба 27.65Г ГОСТ 6402-70 | Шайба 27.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Гайка М27 ГОСТ 5931-70 | Гайка М27 ГОСТ 5931-70 |
Загрузка ...
|
|
| 6 | Болт М16Х1.5Х40 ГОСТ 7808-70 | Болт М16Х1.5Х40 ГОСТ 7808-70 |
Загрузка ...
|
|
| 7 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | 700А.23.000.19 | Кулак |
Загрузка ...
|
|
| 9 | 700А.00.23.014-04 | Стремянка |
Загрузка ...
|
|
| 10 | 700.23.00.210 | Кронштейн в сборе |
Загрузка ...
|
|
| 11 | 700А.00.23.014-03 | Стремянка |
Загрузка ...
|
|
| 12 | 700А.23.00.000-1 | Мост ведущий |
Загрузка ...
|
|
| 13 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 14 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | 700А.00.23.054 | Диск |
Загрузка ...
|
|
| 16 | БолтМ18Х1.5Х40 ГОСТ 7808-70 | БолтМ18Х1.5Х40 ГОСТ 7808-70 |
Загрузка ...
|
|
| 17 | Шайба 18.65Г ГОСТ 6402-70 | Шайба 18.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | 700А.00.23.051 | Кронштейн |
Загрузка ...
|
|
| 19 | Шайба 14.01 ГОСТ 11371-78 | Шайба 14.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | Шайба 14.65Г ГОСТ 6402-70 | Шайба 14.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | Болт М14Х1.5Х35 ГОСТ 7808-70 | Болт М14Х1.5Х35 ГОСТ 7808-70 |
Загрузка ...
|
|
| 22 | 700А.00.23.100 | Тормоз стояночный |
Загрузка ...
|
|
| 23 | 700А.00.23.048-2 | Планка |
Загрузка ...
|
|
| 24 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 25 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
