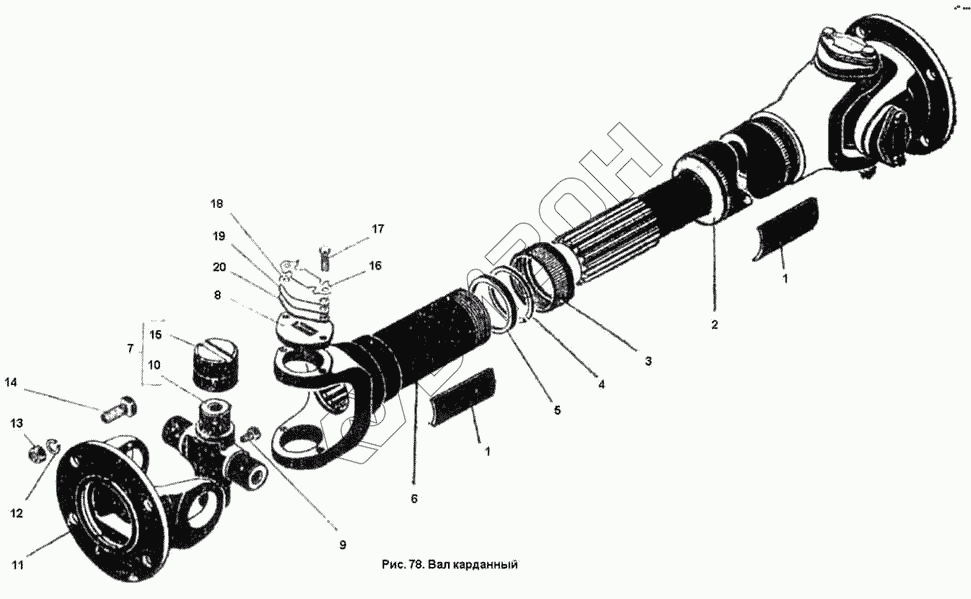

Графический каталог запасных частей к технике: ПТЗ К-701. Вал карданный
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.42.39.000-2 | 700А.42.39.000-2 | Вал карданный |
Загрузка ...
|
|
| 1 | 200-2202069 | Пластина балансировочная |
Загрузка ...
|
|
| 2 | 700А.42.39.020 | Вал карданный в сборе |
Загрузка ...
|
|
| 3 | 200-2201087 | Гайка |
Загрузка ...
|
|
| 4 | 200-2201089 | Шайба |
Загрузка ...
|
|
| 5 | 500-2201088 | Сальник |
Загрузка ...
|
|
| 6 | 500-2201047 | Вилка скользящая |
Загрузка ...
|
|
| 7 | 701.22.08.010Р | Крестовина с подшипниками (комплект) |
Загрузка ...
|
|
| 8 | 200-2201040 | Крышка подшипника |
Загрузка ...
|
|
| 9 | Пробка КГ 1/8" ГОСТ 12720-67 | Пробка КГ 1/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 10 | 701.22.08.013 | Крестовина |
Загрузка ...
|
|
| 11 | 700А.22.08.013-1 | Фланец |
Загрузка ...
|
|
| 12 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Гайка М16Х1.5 ГОСТ 5927-70 | Гайка М16Х1.5 ГОСТ 5927-70 |
Загрузка ...
|
|
| 14 | 700.22.00.013 | Болт |
Загрузка ...
|
|
| 15 | Подшипник 804707К3С10 ТУ 37.006.065-74 | Подшипник 804707К3С10 ТУ 37.006.065-74 |
Загрузка ...
|
|
| 16 | 200-2201041 | Планка стопорная |
Загрузка ...
|
|
| 17 | Болт М8Х1Х16 ГОСТ 7808-70 | Болт М8Х1Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 18 | 700.22.08.036-1 | Пластина балансировочная |
Загрузка ...
|
|
| 19 | 700.22.08.036-2 | Пластина балансировочная |
Загрузка ...
|
|
| 20 | 700.22.08.036-3 | Пластина балансировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
