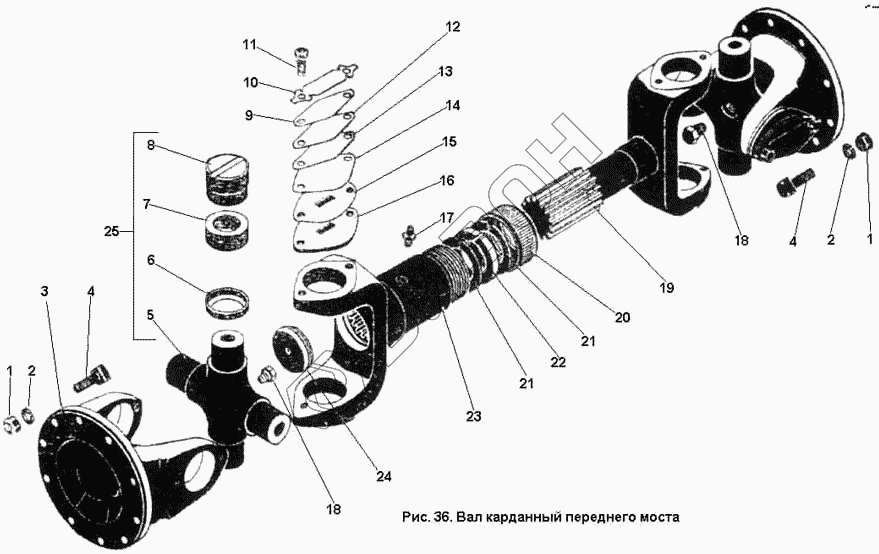

Графический каталог запасных частей к технике: ПТЗ К-701. Вал карданный переднего моста
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.22.03.000-03 | 700.22.03.000-03 | Вал карданный переднего моста |
Загрузка ...
|
|
| 1 | Гайка М12Х1.25 ГОСТ 5927-70 | Гайка М12Х1.25 ГОСТ 5927-70 |
Загрузка ...
|
|
| 2 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 700.22.01.011-1 | Фланец-вилка |
Загрузка ...
|
|
| 4 | 700.22.00.014 | Болт |
Загрузка ...
|
|
| 5 | 700.22.01.012-2 | Крестовина карданного вала |
Загрузка ...
|
|
| 6 | 700.22.01.070 | Обойма в сборе |
Загрузка ...
|
|
| 7 | 700.22.01.057 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | Подшипник 804709К5 ТУ 37.006.065-74 | Подшипник 804709К5 ТУ 37.006.065-74 |
Загрузка ...
|
|
| 9 | 700.22.01.026-1 | Пластина балансировочная |
Загрузка ...
|
|
| 10 | 700.22.01.053 | Планка стопорная |
Загрузка ...
|
|
| 11 | 700.22.01.061 | Болт |
Загрузка ...
|
|
| 12 | 700.22.01.026-2 | Пластина балансировочная |
Загрузка ...
|
|
| 13 | 700.22.01.026-3 | Пластина балансировочная |
Загрузка ...
|
|
| 14 | 700.22.01.034 | Пластина балансировочная |
Загрузка ...
|
|
| 15 | 700.22.01.051 | Крышка балансировочная |
Загрузка ...
|
|
| 16 | 700.22.01.013 | Крышка подшипника |
Загрузка ...
|
|
| 17 | Масленка 1.3 ГОСТ 19853-74 | Масленка 1.3 ГОСТ 19853-74 |
Загрузка ...
|
|
| 18 | Пробка КГ 1/8" ГОСТ 12720-07 | Пробка КГ 1/8" ГОСТ 12720-07 |
Загрузка ...
|
|
| 19 | 700.22.03.012 | Вал карданный |
Загрузка ...
|
|
| 20 | 700.2201.045 | Гайка |
Загрузка ...
|
|
| 21 | 700.22.01.059 | Шайба |
Загрузка ...
|
|
| 22 | 700.22.03.014 | Сальник |
Загрузка ...
|
|
| 23 | 700.22.03.013 | Вилка скользящая |
Загрузка ...
|
|
| 24 | 700.42.38.015-1 | Заглушка скользящей вилки |
Загрузка ...
|
|
| 25 | 700.22.01.080Р | Крестовина с подшипниками (комплект) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
