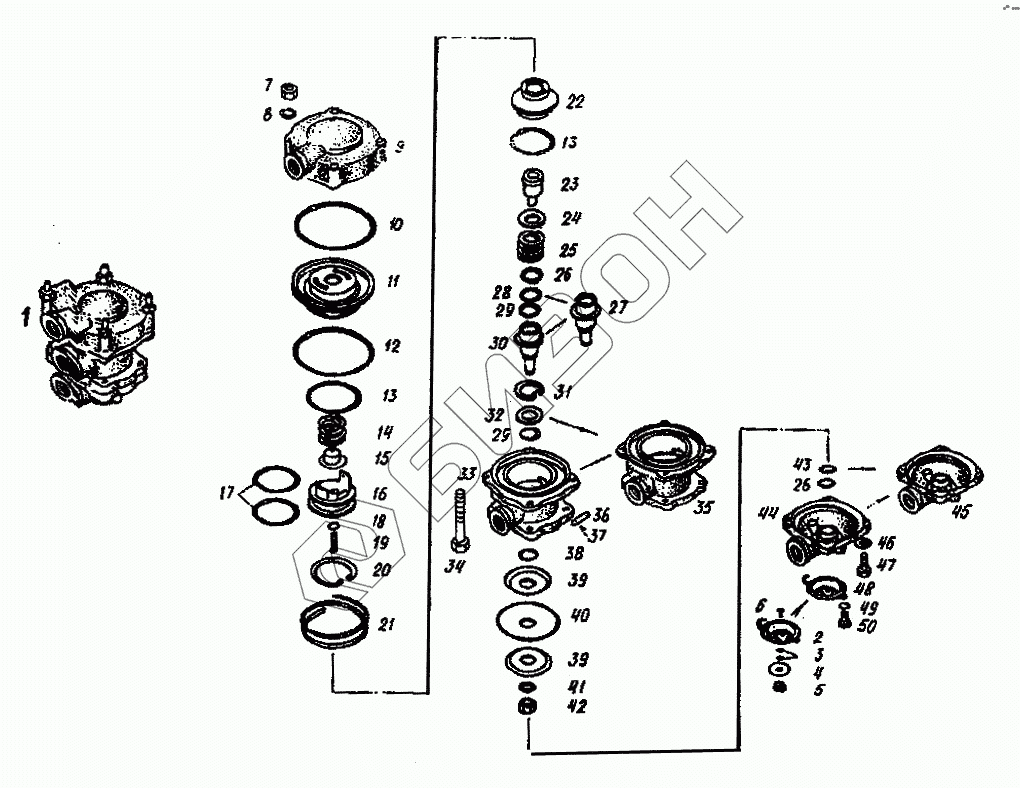

Графический каталог запасных частей к технике: ПТЗ K-744P1. Клапан управления с двухпроводным приводом
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 100-3522010 | Клапан |
Загрузка ...
|
|
| 2 | 100-3522072 | Корпус |
Загрузка ...
|
|
| 3 | 252002 | Шайба |
Загрузка ...
|
|
| 4 | 100-3514046 | Клапан |
Загрузка ...
|
|
| 5 | 100-3514047 | Шайба |
Загрузка ...
|
|
| 6 | 100-3514048 | Заклепка |
Загрузка ...
|
|
| 7 | 250510 | Гайка М8-6Н |
Загрузка ...
|
|
| 8 | 305890 | Шайба 8 |
Загрузка ...
|
|
| 9 | 100-3522020 | Корпус верхний |
Загрузка ...
|
|
| 10 | 100-3522032 | Кольцо |
Загрузка ...
|
|
| 11 | 100-3522056 | Поршень верхний большой |
Загрузка ...
|
|
| 12 | 100-3522025 | Кольцо |
Загрузка ...
|
|
| 13 | 100-3522029 | Кольцо |
Загрузка ...
|
|
| 14 | 100-3522022 | Пружина |
Загрузка ...
|
|
| 15 | 100-3522023 | Тарелка пружины |
Загрузка ...
|
|
| 16 | 100-3522058 | Поршень верхний малый |
Загрузка ...
|
|
| 17 | 100-3522024 | Кольцо |
Загрузка ...
|
|
| 18 | 100-3522026 | Кольцо |
Загрузка ...
|
|
| 19 | 100-3522055 | Винт регулировочный |
Загрузка ...
|
|
| 20 | 489312 | Кольцо упорное |
Загрузка ...
|
|
| 21 | 100-3522068 | Пружина |
Загрузка ...
|
|
| 22 | 100-3522035 | Поршень средний |
Загрузка ...
|
|
| 23 | 100-3522060 | Клапан в сборе |
Загрузка ...
|
|
| 24 | 100-3522027 | Тарелка пружины |
Загрузка ...
|
|
| 25 | 100-3522028 | Пружина |
Загрузка ...
|
|
| 26 | 100-3522037 | Кольцо |
Загрузка ...
|
|
| 27 | 100-3522040 | Поршень нижний в сборе |
Загрузка ...
|
|
| 28 | 100-3522033 | Шайба |
Загрузка ...
|
|
| 29 | 100-3522063 | Кольцо |
Загрузка ...
|
|
| 30 | 100-3522041 | Поршень нижний |
Загрузка ...
|
|
| 31 | 489306 | Кольцо упорное |
Загрузка ...
|
|
| 32 | 100-3522034 | Шайба |
Загрузка ...
|
|
| 33 | 100-3522031 | Корпус средний |
Загрузка ...
|
|
| 34 | 301543 | Болт |
Загрузка ...
|
|
| 35 | 100-3522030 | Корпус средний в сборе |
Загрузка ...
|
|
| 36 | 100-3512099 | Табличка |
Загрузка ...
|
|
| 37 | 304183 | Заклепка |
Загрузка ...
|
|
| 38 | 309791 | Кольцо уплотнительное |
Загрузка ...
|
|
| 39 | 100-3522066 | Шайба |
Загрузка ...
|
|
| 40 | 100-3522065 | Мембрана |
Загрузка ...
|
|
| 41 | 100-3522069 | Кольцо |
Загрузка ...
|
|
| 42 | 100-3522054 | Гайка |
Загрузка ...
|
|
| 43 | 100-3522053 | Шайба |
Загрузка ...
|
|
| 44 | 100-3522051 | Корпус |
Загрузка ...
|
|
| 45 | 100-3522050 | Корпус нижний в сборе |
Загрузка ...
|
|
| 46 | 305890 | Шайба 8 |
Загрузка ...
|
|
| 47 | 201458 | Болт М8-6gХ25 |
Загрузка ...
|
|
| 48 | 100-3522070 | Окно выпускное |
Загрузка ...
|
|
| 49 | 305887 | Шайба 6 |
Загрузка ...
|
|
| 50 | 302206 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
