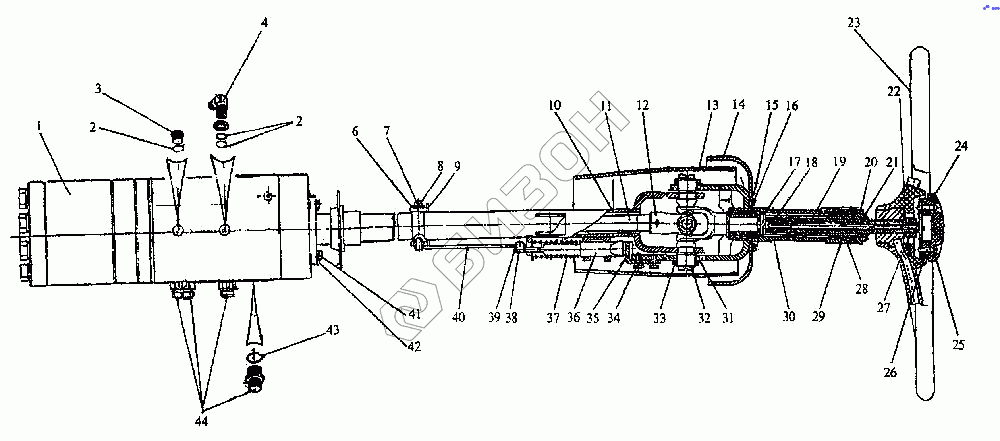

Графический каталог запасных частей к технике: ПТЗ K-744P1. Колонка рулевая
1
2
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гидроруль ОКР 6/2000-У1 ТУ 4145-001-2627023-94] | Гидроруль ОКР 6/2000-У1 ТУ 4145-001-2627023-94 |
Загрузка ...
|
|
| 2 | [Кольцо 009-012-19-1-3 ГОСТ 9833-73] | Кольцо 009-012-19-1-3 ГОСТ 9833-73 |
Загрузка ...
|
|
| 3 | 744Р-3401009 | Пробка |
Загрузка ...
|
|
| 4 | 744Р-3401003 | Угольник |
Загрузка ...
|
|
| 6 | [Шайба 10.01.019 ГОСТ 11371-78] | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | [Шплинт 2,5х16.016 ГОСТ 397-79] | Шплинт 2,5х16.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 8 | [Ось 6-10b12х65.20.Ц6Хр ГОСТ 9650-80] | Ось 6-10b12х65.20.Ц6Хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 9 | 700А.34.01.070 | Педаль |
Загрузка ...
|
|
| 10 | 744Р-3401030-1 | Колонка |
Загрузка ...
|
|
| 11 | 744Р-3401001 | Вал |
Загрузка ...
|
|
| 12 | 744Р-3401090 | Вал |
Загрузка ...
|
|
| 13 | 2256010-3401035 | Кожух |
Загрузка ...
|
|
| 14 | 2256010-3401027 | Колпак |
Загрузка ...
|
|
| 15 | [Шайба 6.65Г.05 ГОСТ 6402-70] | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | [Винт ВМ6-6gх12.48.019 ГОСТ 17473-80] | Винт ВМ6-6gх12.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 17 | 2256010-3401029 | Штифт |
Загрузка ...
|
|
| 18 | 2256010-3401033 | Стопор |
Загрузка ...
|
|
| 19 | 744Р-3401011 | Вал |
Загрузка ...
|
|
| 20 | 744Р-3401012 | Гайка |
Загрузка ...
|
|
| 21 | 700А.34.01.021 | Гайка |
Загрузка ...
|
|
| 22 | 744Р-3401100 | Стержень |
Загрузка ...
|
|
| 23 | [Колесо рулевое черт. 66-3402015-02 ТУ 6-19-262-84] | Колесо рулевое черт. 66-3402015-02 ТУ 6-19-262-84 |
Загрузка ...
|
|
| 24 | 744Р-3400007 | Маховик |
Загрузка ...
|
|
| 25 | [Шайба 6.65Г.05 ГОСТ 6402-70] | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | [Винт ВМ6-6gх25.49.019 ГОСТ 17473-80] | Винт ВМ6-6gх25.49.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 27 | [Гайка М16-6Н.8С.019 ГОСТ 5927-70] | Гайка М16-6Н.8С.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 28 | 2256010-3401022 | Втулка |
Загрузка ...
|
|
| 29 | 2256010-3401021 | Амортизатор |
Загрузка ...
|
|
| 30 | 744Р-3401080 | Вилка |
Загрузка ...
|
|
| 31 | 700А.34.01.022 | Шайба стопорная |
Загрузка ...
|
|
| 32 | 700А.34.01.019 | Ось |
Загрузка ...
|
|
| 33 | 700А.34.01.021 | Гайка |
Загрузка ...
|
|
| 34 | [Болт М8-6gх16.56.019 ГОСТ 7808-70] | Болт М8-6gх16.56.019 ГОСТ 7808-70 |
Загрузка ...
|
|
| 35 | 744Р-3401060 | Сектор |
Загрузка ...
|
|
| 36 | 700А.34.01.015 | Стопор |
Загрузка ...
|
|
| 37 | 700А.34.01.014 | Пружина |
Загрузка ...
|
|
| 38 | [Ось 6-8b12х16.20.Ц6Хр ГОСТ 9650-80] | Ось 6-8b12х16.20.Ц6Хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 39 | [Шплинт 2х14.016 ГОСТ 397-79] | Шплинт 2х14.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 40 | 744Р-3401002 | Тяга |
Загрузка ...
|
|
| 41 | [Болт М10-6gх25.56.019 ГОСТ 7808-70] | Болт М10-6gх25.56.019 ГОСТ 7808-70 |
Загрузка ...
|
|
| 42 | [Шайба 10.65Г.05 ГОСТ 6402-70] | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 43 | [Кольцо 027-031-25-1-3 ГОСТ 9833-73] | Кольцо 027-031-25-1-3 ГОСТ 9833-73 |
Загрузка ...
|
|
| 44 | 744Р-3401007 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
