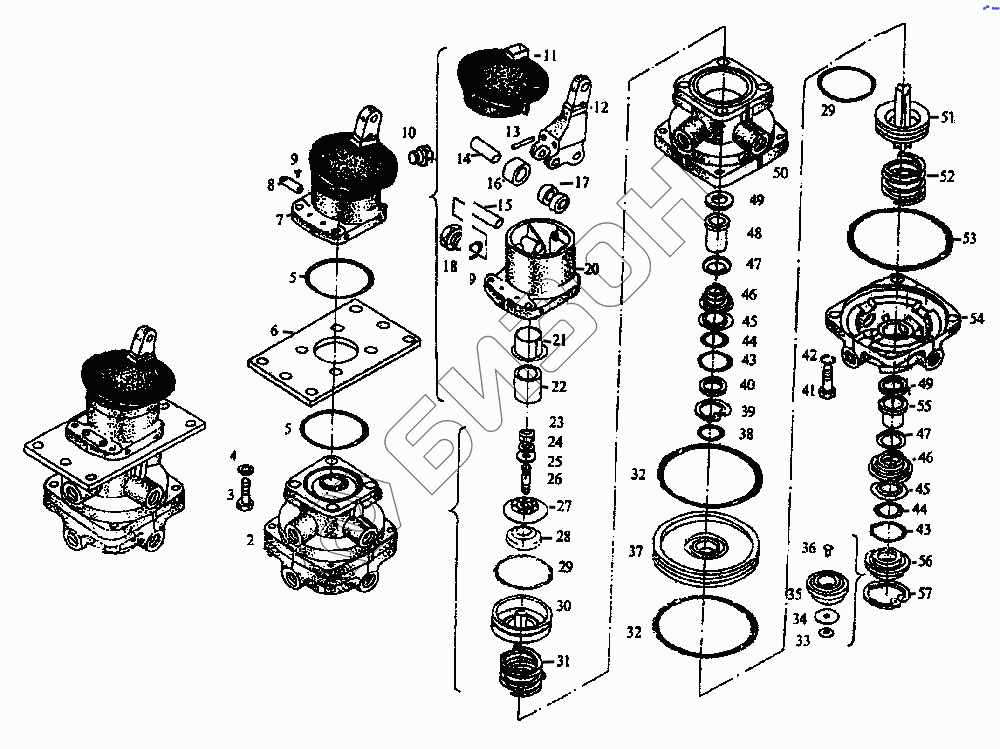

Графический каталог запасных частей к технике: ПТЗ K-744P1. Кран тормозной двухсекционный с рычагом
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
46
47
47
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 100-3514071 | 100-3514071 | Корпус в сборе |
Загрузка ...
|
|
| 100-3514080-01 | 100-3514080-01 | Оболочка защитная |
Загрузка ...
|
|
| 1 | 100-3514008 | Кран тормозной двухсекционный с рычагом |
Загрузка ...
|
|
| 2 | 100-3514010 | Кран в сборе |
Загрузка ...
|
|
| 3 | 201460 | Болт М8-6gХ30 |
Загрузка ...
|
|
| 4 | 305890 | Шайба 8 |
Загрузка ...
|
|
| 5 | 100-3514013 | Кольцо |
Загрузка ...
|
|
| 6 | 100-3514012 | Плита опорная |
Загрузка ...
|
|
| 7 | 100-3514070 | Рычаг крана в сборе |
Загрузка ...
|
|
| 8 | 100-3512099 | Табличка |
Загрузка ...
|
|
| 9 | 304183 | Заклепка |
Загрузка ...
|
|
| 10 | 100-3514015 | Винт |
Загрузка ...
|
|
| 11 | 100-3514080 | Оболочка защитная |
Загрузка ...
|
|
| 12 | 100-3514074 | Рычаг |
Загрузка ...
|
|
| 13 | 480704 | Винт |
Загрузка ...
|
|
| 14 | 484107 | Штифт |
Загрузка ...
|
|
| 15 | 100-3514076 | Ось |
Загрузка ...
|
|
| 16 | 100-3514075 | Ролик |
Загрузка ...
|
|
| 17 | 100-3514073 | Втулка |
Загрузка ...
|
|
| 18 | 100-3514078 | Пробка |
Загрузка ...
|
|
| 19 | 309792 | Кольцо |
Загрузка ...
|
|
| 20 | 100-3514072 | Корпус |
Загрузка ...
|
|
| 21 | 100-3514077 | Втулка |
Загрузка ...
|
|
| 22 | 100-3514079 | Толкатель |
Загрузка ...
|
|
| 23 | 250508 | Гайка М6-6Н |
Загрузка ...
|
|
| 24 | 305887 | Шайба 6 |
Загрузка ...
|
|
| 25 | 305893 | Шайба 6 |
Загрузка ...
|
|
| 26 | 302200 | Винт |
Загрузка ...
|
|
| 27 | 100-3514056 | Тарелка пружины |
Загрузка ...
|
|
| 28 | 100-3514055 | Элемент уравновешивающий |
Загрузка ...
|
|
| 29 | 100-3514035 | Кольцо |
Загрузка ...
|
|
| 30 | 100-3514052 | Поршень верхний |
Загрузка ...
|
|
| 31 | 100-3514050 | Пружина |
Загрузка ...
|
|
| 32 | 100-3514033 | Кольцо |
Загрузка ...
|
|
| 33 | 100-3514047 | Шайба |
Загрузка ...
|
|
| 34 | 100-3514046 | Клапан |
Загрузка ...
|
|
| 35 | 100-3514045 | Корпус |
Загрузка ...
|
|
| 36 | 100-3514048 | Заклепка |
Загрузка ...
|
|
| 37 | 100-3514032-01 | Поршень большой |
Загрузка ...
|
|
| 38 | 100-3514028 | Кольцо |
Загрузка ...
|
|
| 39 | 489306 | Кольцо упорное |
Загрузка ...
|
|
| 40 | 100-3514030 | Обойма |
Загрузка ...
|
|
| 41 | 201458 | Болт М8-6gХ25 |
Загрузка ...
|
|
| 42 | 305890 | Шайба 8 |
Загрузка ...
|
|
| 43 | 100-3536029 | Кольцо |
Загрузка ...
|
|
| 44 | 100-3513028 | Кольцо |
Загрузка ...
|
|
| 45 | 100-3514027 | Кольцо опорное |
Загрузка ...
|
|
| 46 | 100-3514026 | Пружина |
Загрузка ...
|
|
| 47 | 100-3514024 | Колпачок |
Загрузка ...
|
|
| 48 | 100-3514022 | Корпус клапана |
Загрузка ...
|
|
| 49 | 100-3514023 | Кольцо |
Загрузка ...
|
|
| 50 | 100-3514020 | Корпус верхний |
Загрузка ...
|
|
| 51 | 100-3514034 | Поршень малый |
Загрузка ...
|
|
| 52 | 100-3514036 | Пружина |
Загрузка ...
|
|
| 53 | 100-3514049 | Кольцо |
Загрузка ...
|
|
| 54 | 100-3514040 | Корпус нижний |
Загрузка ...
|
|
| 55 | 100-3514042 | Корпус клапана |
Загрузка ...
|
|
| 56 | 100-3514044 | Окно выпускное в сборе |
Загрузка ...
|
|
| 57 | 489310 | Кольцо упорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
