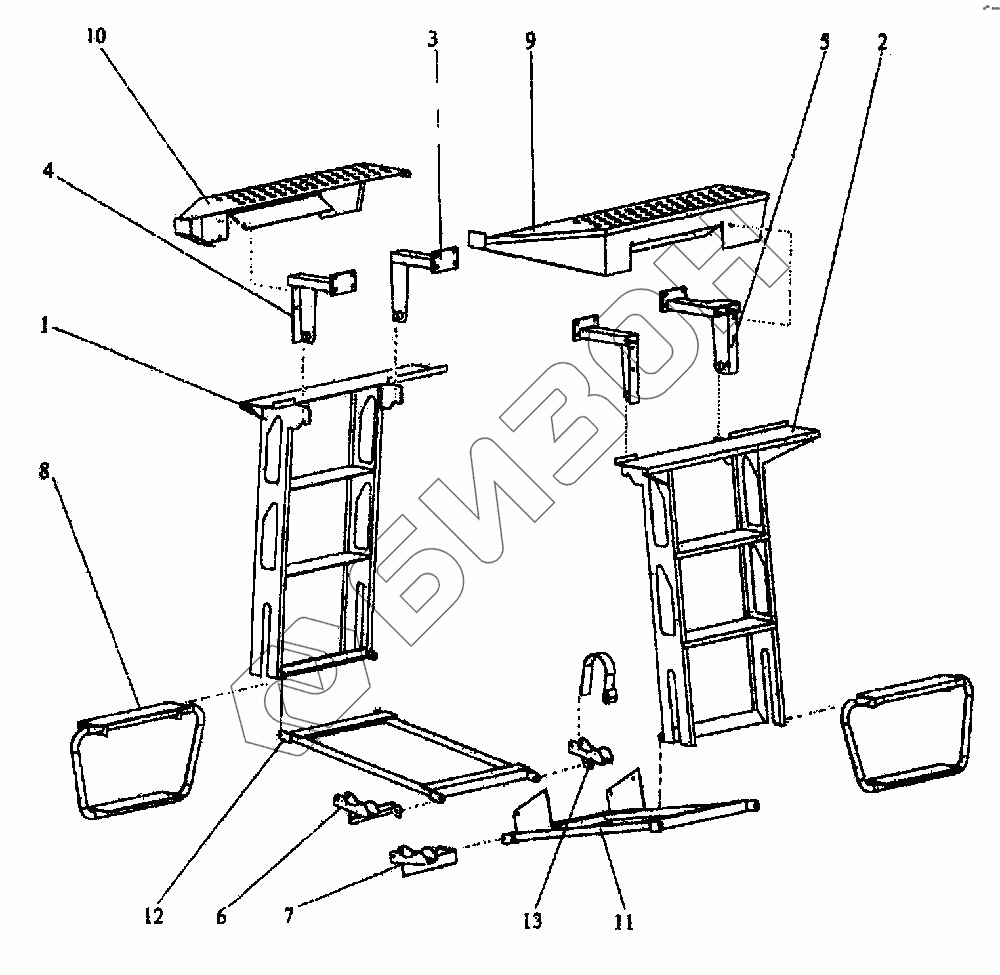

Графический каталог запасных частей к технике: ПТЗ K-744P1. Лестница

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 744-8210010 Лестница
Загрузка ...
2 744-8210010-01 Лестница
Загрузка ...
3 744-8210020 Кронштейн
Загрузка ...
4 744-8210020-01 Кронштейн
Загрузка ...
5 744-8210030 Кронштейн
Загрузка ...
6 744-8210040 Опора
Загрузка ...
7 744-8210040-01 Опора
Загрузка ...
8 744-8210050 Подножка
Загрузка ...
9 744-8210060-1 Площадка
Загрузка ...
10 744-8210060-1-01 Площадка
Загрузка ...
11 744-8210070-2 Крестовина
Загрузка ...
12 744-8210080 Опора
Загрузка ...
13 2256010-8210070 Опора
Загрузка ...
14 2256010-8210090 Стяжка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
