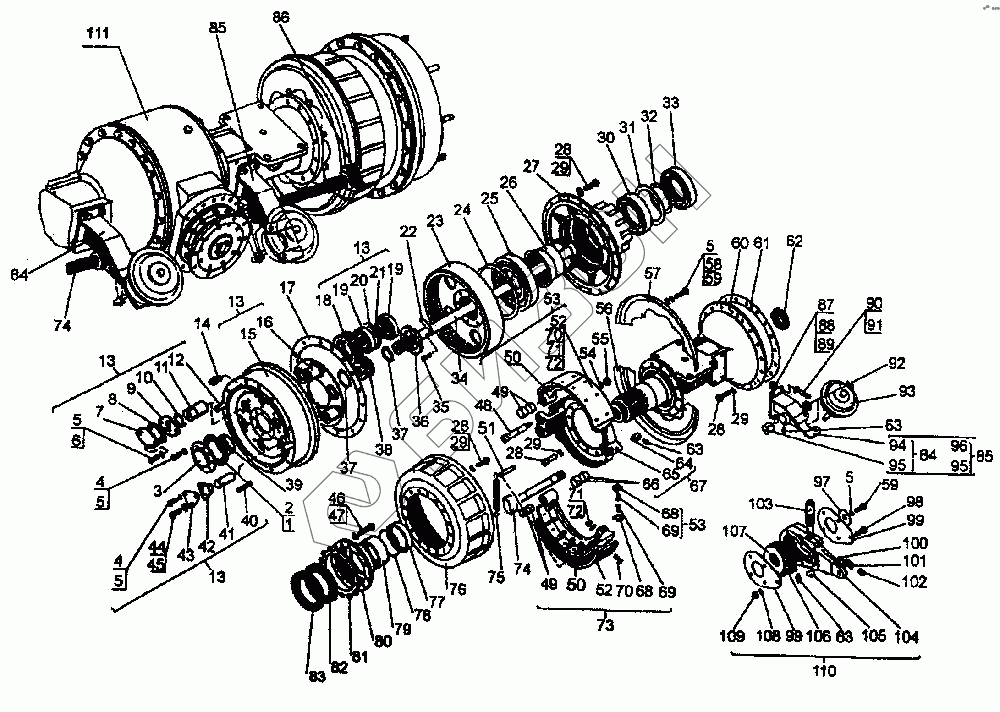

Графический каталог запасных частей к технике: ПТЗ K-744P1. Мост ведущий
1
2
3
4
4
5
5
5
5
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
28
28
29
29
29
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
52
53
53
54
55
56
57
58
59
59
60
61
62
63
63
63
64
64
65
66
67
68
68
69
69
70
70
71
71
72
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
95
96
97
98
99
99
100
101
102
103
104
105
106
107
108
109
110
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700А.2300029 | Прокладка |
Загрузка ...
|
|
| 2 | 700А.2300029-01 | Прокладка |
Загрузка ...
|
|
| 3 | 700.2300028-2 | Крышка |
Загрузка ...
|
|
| 4 | М10х30 | Болт |
Загрузка ...
|
|
| 5 | 10.65Г | Шайба |
Загрузка ...
|
|
| 6 | М10х25 | Болт |
Загрузка ...
|
|
| 7 | 700А.2300025 | Крышка |
Загрузка ...
|
|
| 8 | 700А.2300026 | Прокладка |
Загрузка ...
|
|
| 9 | 700А.2300027 | Фиксатор |
Загрузка ...
|
|
| 10 | 2С-60 | Кольцо |
Загрузка ...
|
|
| 11 | 700А.2300017 | Ось сателлита |
Загрузка ...
|
|
| 12 | 2256010-2300027 | Штифт |
Загрузка ...
|
|
| 13 | 2256010-2300020-1-01 | Водило |
Загрузка ...
|
|
| 14 | 700А.2300037 | Пробка |
Загрузка ...
|
|
| 15 | 2256010-2300015-1-01 | Водило |
Загрузка ...
|
|
| 16 | 700А.2300016 | Опора |
Загрузка ...
|
|
| 17 | 700А.2300023 | Прокладка |
Загрузка ...
|
|
| 18 | 700.2300032 | Сателлит |
Загрузка ...
|
|
| 19 | 12312КМ | Подшипник |
Загрузка ...
|
|
| 20 | 2С-130 | Кольцо |
Загрузка ...
|
|
| 21 | 700.2300031-2 | Кольцо |
Загрузка ...
|
|
| 22 | 700.2300025-1 | Планка стопорная |
Загрузка ...
|
|
| 23 | 700.2300024-1 | Шестерня венечная |
Загрузка ...
|
|
| 24 | 700.2300125 | Кольцо пружинное |
Загрузка ...
|
|
| 25 | 2234К | Подшипник |
Загрузка ...
|
|
| 26 | 700.2300021 | Втулка распорная |
Загрузка ...
|
|
| 27 | 700.2300085-1 | Ступица |
Загрузка ...
|
|
| 28 | М18х1,5х40.88.45Х | Болт |
Загрузка ...
|
|
| 29 | 18.65Г.06 | Шайба |
Загрузка ...
|
|
| 30 | 130 | Подшипник |
Загрузка ...
|
|
| 31 | 700.2300031-5 | Кольцо |
Загрузка ...
|
|
| 32 | 700.2300031-3 | Кольцо |
Загрузка ...
|
|
| 33 | 32130Д | Подшипник |
Загрузка ...
|
|
| 34 | 2765020-2300012 | Полуось |
Загрузка ...
|
|
| 35 | 3М8х20 | Болт |
Загрузка ...
|
|
| 36 | 700.2300026 | Гайка |
Загрузка ...
|
|
| 37 | 2С-60 | Кольцо |
Загрузка ...
|
|
| 38 | 700.2300027 | Шестерня солнечная |
Загрузка ...
|
|
| 39 | 209 | Подшипник |
Загрузка ...
|
|
| 40 | 2М22х1,5х65.88.45Х | Шпилька |
Загрузка ...
|
|
| 41 | 700А.2300021 | Штифт |
Загрузка ...
|
|
| 42 | 700А.2300024 | Прокладка |
Загрузка ...
|
|
| 43 | 700А.2300022 | Крышка |
Загрузка ...
|
|
| 44 | М18х1,5х75.88.45Х | Болт |
Загрузка ...
|
|
| 45 | А18.01 | Шайба |
Загрузка ...
|
|
| 46 | М12х35 | Болт |
Загрузка ...
|
|
| 47 | 12.65Г | Шайба |
Загрузка ...
|
|
| 48 | 700.2300016 | Ось тормозной колодки |
Загрузка ...
|
|
| 49 | 700.2300083-2 | Втулка |
Загрузка ...
|
|
| 50 | 700.2300079-1 | Колодка тормоза |
Загрузка ...
|
|
| 51 | 700.2300084 | Палец |
Загрузка ...
|
|
| 52 | 700.2300081 | Накладка |
Загрузка ...
|
|
| 53 | 2765020-2300060 | Колодка тормозная верхняя |
Загрузка ...
|
|
| 54 | 24.65Г | Шайба |
Загрузка ...
|
|
| 55 | М24.8С | Гайка |
Загрузка ...
|
|
| 56 | 700А.2300118 | Козырек |
Загрузка ...
|
|
| 57 | 700А.2300117 | Козырек |
Загрузка ...
|
|
| 58 | А10.01 | Шайба |
Загрузка ...
|
|
| 59 | М10х20 | Болт |
Загрузка ...
|
|
| 60 | 2765020-2300010 | Кожух |
Загрузка ...
|
|
| 61 | 2765020-2300013 | Прокладка |
Загрузка ...
|
|
| 62 | 700А.2300110 | Манжета |
Загрузка ...
|
|
| 63 | 1.3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 64 | 700.2300112 | Банка |
Загрузка ...
|
|
| 65 | 700.2300077-1 | Суппорт тормоза |
Загрузка ...
|
|
| 66 | 700.2300083-1 | Втулка |
Загрузка ...
|
|
| 67 | 700.2300050-1 | Суппорт тормоза |
Загрузка ...
|
|
| 68 | 700.2300082 | Сухарь |
Загрузка ...
|
|
| 69 | В2М8х25 | Винт |
Загрузка ...
|
|
| 70 | В2М10х35 | Винт |
Загрузка ...
|
|
| 71 | 10Т65Г | Шайба |
Загрузка ...
|
|
| 72 | М10.8С | Гайка |
Загрузка ...
|
|
| 73 | 2765020-2300070 | Колодка тормоза нижняя |
Загрузка ...
|
|
| 74 | 700А.2300018 | Кулак |
Загрузка ...
|
|
| 75 | 700.2300035-1 | Пружина |
Загрузка ...
|
|
| 76 | 700.2300015 | Барабан тормозной |
Загрузка ...
|
|
| 77 | 700А.2300014-1 | Втулка |
Загрузка ...
|
|
| 78 | 150-155-36-1-3 | Кольцо |
Загрузка ...
|
|
| 79 | 2765020-2300011 | Втулка |
Загрузка ...
|
|
| 80 | 700А.2300013 | Крышка |
Загрузка ...
|
|
| 81 | 700.2300017 | Прокладка |
Загрузка ...
|
|
| 82 | 700.2300190 | Манжета |
Загрузка ...
|
|
| 83 | 700.2300100 | Манжета |
Загрузка ...
|
|
| 84 | 700.2300200 | Кронштейн левый |
Загрузка ...
|
|
| 85 | 700.2300210 | Кронштейн правый |
Загрузка ...
|
|
| 86 | 700А.2300019 | Кулак |
Загрузка ...
|
|
| 87 | 700.2300121-01 | Прокладка |
Загрузка ...
|
|
| 88 | 700.2300121-02 | Прокладка |
Загрузка ...
|
|
| 89 | 700.2300121-03 | Прокладка |
Загрузка ...
|
|
| 90 | 16.65Г | Шайба |
Загрузка ...
|
|
| 91 | М16х1,5х40.88.45Х | Болт |
Загрузка ...
|
|
| 92 | 700.2300038 | Прокладка |
Загрузка ...
|
|
| 93 | тип30или24/24 | Камера тормозная |
Загрузка ...
|
|
| 94 | 700.2300075-3 | Кронштейн |
Загрузка ...
|
|
| 95 | 700.2300076-1 | Втулка |
Загрузка ...
|
|
| 96 | 700.2300074-3 | Кронштейн |
Загрузка ...
|
|
| 97 | 700.2300036 | Шайба |
Загрузка ...
|
|
| 98 | М6х55 | Болт |
Загрузка ...
|
|
| 99 | 700.2300068-1 | Крышка |
Загрузка ...
|
|
| 100 | Б8-100 | Шарик |
Загрузка ...
|
|
| 101 | 700.2300069-2 | Пружина |
Загрузка ...
|
|
| 102 | 7009-0225 | Пробка |
Загрузка ...
|
|
| 103 | 700.2300066 | Ось червяка |
Загрузка ...
|
|
| 104 | 700.2300064-1 | Рычаг тормоза |
Загрузка ...
|
|
| 105 | 20-10 | Заглушка |
Загрузка ...
|
|
| 106 | 700.2300067 | Червяк |
Загрузка ...
|
|
| 107 | 700.2300065-1 | Шестерня червячная |
Загрузка ...
|
|
| 108 | 6.65Г | Шайба |
Загрузка ...
|
|
| 109 | М6 | Гайка |
Загрузка ...
|
|
| 110 | 700.2300020-1 | Рычаг |
Загрузка ...
|
|
| 111 | 2765020-2302000 | Передача главная с дифференциалом |
Загрузка ...
|
